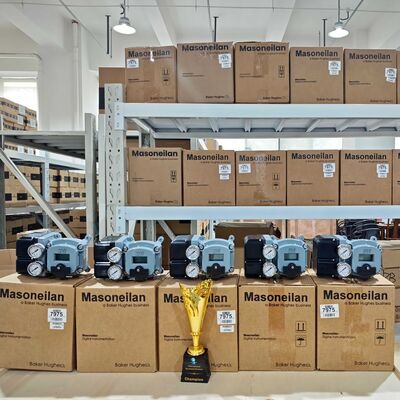

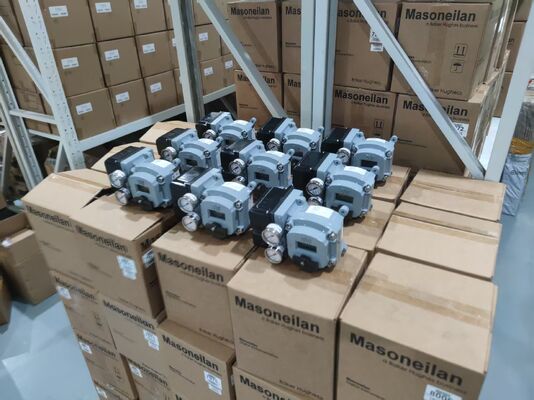

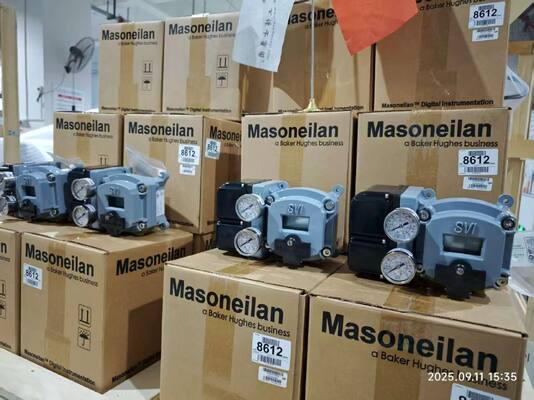

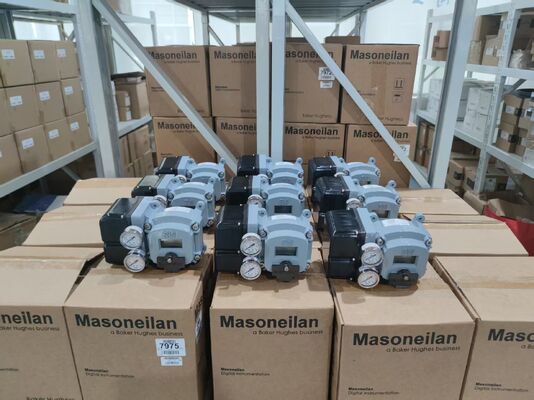

Masoneilan SVI Serie II Posizionatore digitale di valvole HART 4-20mA per valvole di controllo

Panoramica del prodotto

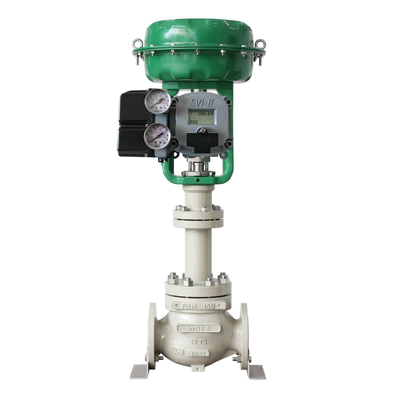

Il Masoneilan SVI II è un posizionatore digitale per valvole con microprocessore a 32 bit e interfaccia locale che controlla un attuatore pneumatico utilizzando un segnale di controllo a due fili 4-20mA. Offre comunicazione bidirezionale utilizzando il protocollo HART, supportando HART 5 o 7 su 4-20mA. Il design universale consente un facile retrofit al posto dei posizionatori analogici esistenti su attuatori pneumatici Masoneilan o non Masoneilan, sia a semplice che a doppio effetto.

La tecnologia di rilevamento della posizione senza contatto legge attraverso l'alloggiamento emdash; nessuna parte mobile meccanica entra nella cavità principale dell'alloggiamento, prolungando la durata di servizio. L'LCD e i pulsanti sono utilizzabili in tutti gli ambienti pericolosi certificati, e la messa in servizio è rapida e precisa con metodi di arresto automatico e auto tune. Un design si adatta sia ad applicazioni rotative che lineari, remote o locali.

Specifiche Tecniche

Settore di Applicazione

Il Masoneilan SVI II è utilizzato nella generazione di energia, raffinazione, petrolchimica, midstream oil and gas e upstream oil and gas. Le applicazioni chiave includono generatori di turbine a vapore, condensatori, torri di raffreddamento, edifici reattori, edifici turbine, generatori di vapore a recupero di calore, bilancio dell'impianto, distillazione, reforming idrotrattamento, cracking, miscelazione secondaria, quenching e frazionamento, compressione gas di carica, separazione, operazioni di integrità delle pipeline, disidratazione, refrigerazione, liquefazione, carico e spedizione, rigassificazione e compressione.

Problemi Comuni

• Autotune non si completa: L'attrito misurato è superiore al 30% della forza della molla o la valvola salta visibilmente attorno al setpoint. Eseguire Autotune con impostazioni di aggressività 2 o 4, o procedere alla regolazione manuale assicurandosi che il Guadagno Integrale (I) sia impostato a un minimo di 100.

• Oscillazione di posizione — Veloce: Diminuire il Guadagno (P) e (Padj) per incrementi del 50% fino a quando l'oscillazione non cessa.

• Oscillazione di posizione — Lenta: Aumentare il guadagno (P) e (Padj) per incrementi del 5% fino a quando l'oscillazione non si è ridotta. Ridurre il Guadagno Integrale (I) del 25% fino a quando la posizione non è una linea piatta.

• Attrito valvola superiore al 25% del range della molla: Aumentare il Guadagno Integrale (I) del 25% fino a quando l'oscillazione non si estende fino a una linea piatta. Impostare il parametro DeadZone al 0,25%.

• SelfCheckError (Guasto hardware): Rimuovere l'alimentazione al dispositivo per due minuti e riavviare. Cancellare l'allarme utilizzando ValVue o HART Host. Se il guasto persiste, sostituire il dispositivo completo o il modulo elettronico.

Modelli di Sostituzione

Il Masoneilan SVI3 AP è il posizionatore digitale per valvole di nuova generazione della stessa linea di prodotti. È dotato di staffe di montaggio in acciaio inossidabile per qualsiasi combinazione valvola/attuatore ed è completamente retrocompatibile con le staffe SVI II AP e SVI1000. Per alternative di fornitori diversi, verificare il montaggio dell'attuatore, il range di corsa e il protocollo di comunicazione prima di ordinare.
