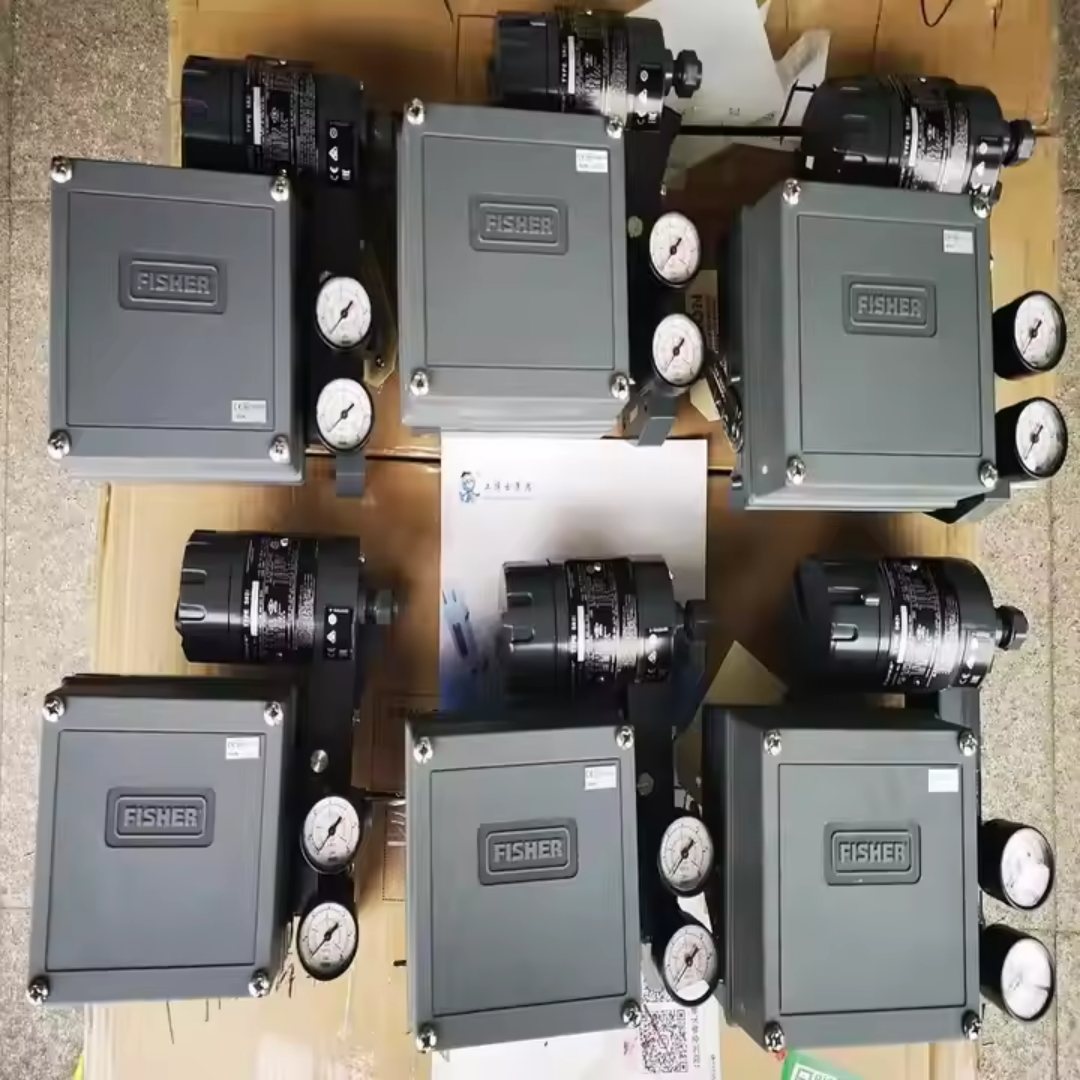

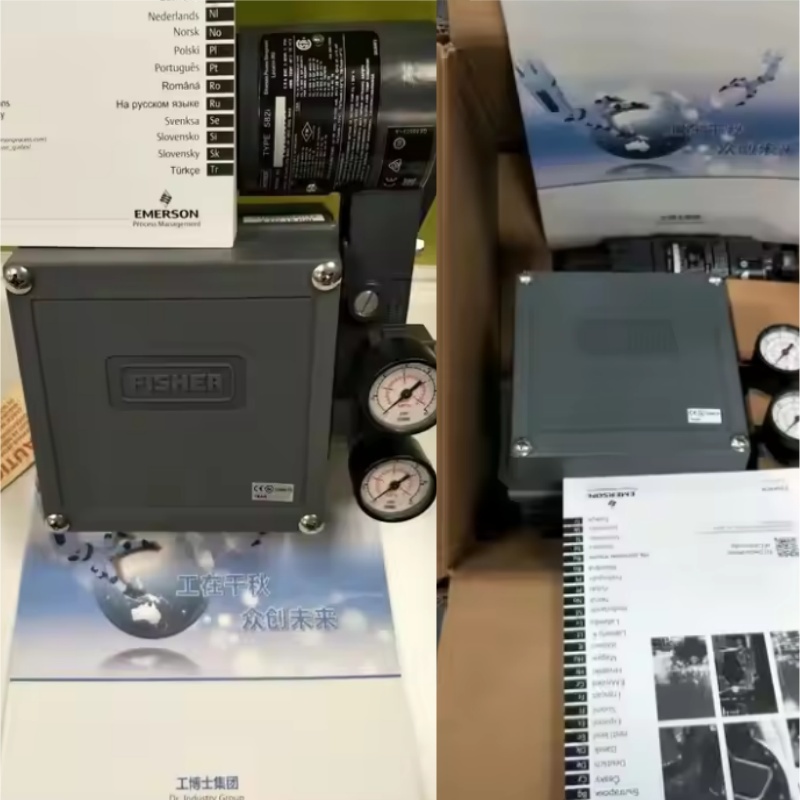

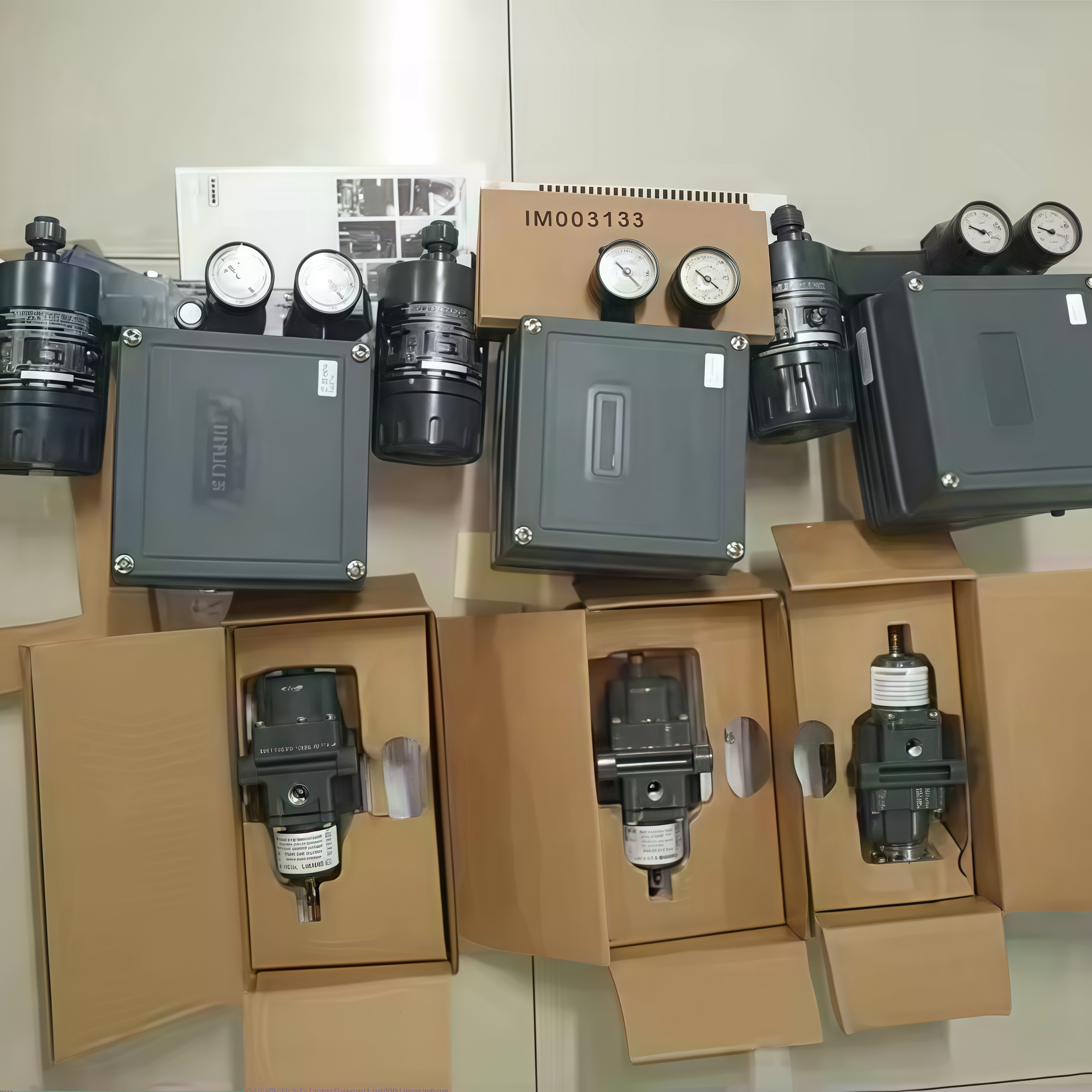

Posizionatore elettro-pneumatico di valvole Fisher 3582i serie 4-20mA per valvole di controllo

Panoramica del prodotto

Il Fisher 3582i è un posizionatore di valvole elettro-pneumatico costruito per assemblaggi di valvole di controllo a stelo scorrevole, attuate a membrana. È costituito da un convertitore elettro-pneumatico 582i installato su un posizionatore di valvole pneumatico 3582. Il convertitore riceve un segnale di ingresso di corrente continua e produce un'uscita pneumatica proporzionale attraverso un sistema ugello/flapper. Questa uscita alimenta quindi il posizionatore pneumatico, eliminando la necessità di un trasduttore montato separatamente.

Lo strumento fornisce una posizione accurata dello stelo della valvola proporzionale al segnale di ingresso di corrente continua. È un design collaudato sul campo noto per la sua risposta rapida e la capacità di resistere alle vibrazioni presenti nella maggior parte degli ambienti industriali. Il basso consumo d'aria a regime contribuisce a un funzionamento efficiente.

Le regolazioni di zero e span sono accessibili rimuovendo il coperchio, utilizzando un cacciavite e una chiave inglese. L'unità può essere commutata tra azione diretta e inversa tramite semplici regolazioni. Le variazioni della pressione di alimentazione e del carico della valvola hanno un effetto minimo sul funzionamento del posizionatore. La cassa, i componenti e i materiali delle guarnizioni sono selezionati per resistere ad ambienti difficili, e l'aria di spurgo del posizionatore pulisce le parti interne per una protezione aggiuntiva.

Specifiche tecniche

Settore di applicazione

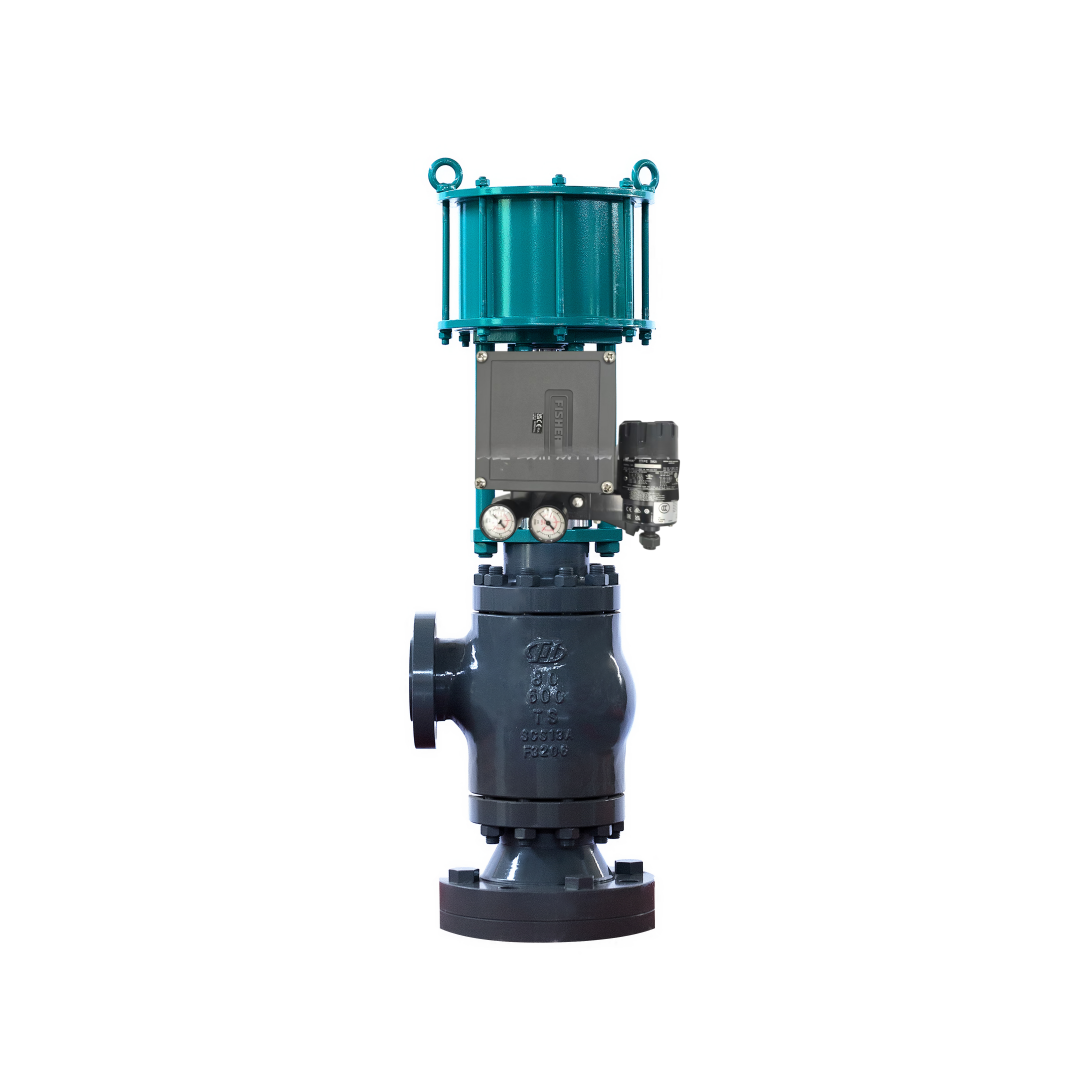

Il 3582i è utilizzato con assemblaggi di valvole di controllo a stelo scorrevole, attuate a membrana, nei settori di processo. Gestisce applicazioni di controllo di flusso, pressione, temperatura e livello. L'intervallo di zero e span regolabile consente l'uso di tutti i segnali di ingresso standard, inclusi gli split range. Poiché le unità di una famiglia di posizionatori coprono una varietà di applicazioni di controllo, i requisiti di inventario di base dei pezzi di ricambio sono semplificati.

Problemi comuni

• Il posizionatore non risponde al segnale di ingresso: Controllare la pressione di alimentazione e i collegamenti pneumatici. Verificare che il gruppo ugello/flapper non sia ostruito e che il relè funzioni.

• La posizione dello stelo della valvola non corrisponde al segnale di ingresso: Controllare la calibrazione di zero e span. Verificare che la posizione del cam corrisponda alla corsa e all'azione dell'attuatore.

• Funzionamento erratico o oscillazione: Ispezionare la presenza di perdite d'aria nei tubi e nei raccordi. Verificare la presenza di attrito eccessivo nella guarnizione della valvola o nell'attuatore.

• Le fluttuazioni della pressione di alimentazione influenzano la posizione: Confermare che la pressione di alimentazione sia stabile e rientri nell'intervallo raccomandato. Il 3582i è progettato per minimizzare l'effetto delle variazioni della pressione di alimentazione, ma fluttuazioni estreme possono comunque causare problemi.

Modelli sostitutivi

Il 3582i è un design di posizionatore pneumatico legacy. Per nuove installazioni che richiedono comunicazione digitale e diagnostica, i controller digitali per valvole DVC6200 o DVC2000 sono gli equivalenti moderni della stessa linea di prodotti. Il convertitore 582i può essere installato sul campo su un posizionatore pneumatico 3582 esistente per aggiornarlo a una configurazione 3582i, sebbene ciò possa richiedere la modifica del montaggio del posizionatore e dell'intervallo del segnale di ingresso. Per alternative tra fornitori, verificare la compatibilità del montaggio dell'attuatore, della corsa e del segnale di ingresso prima di ordinare.
