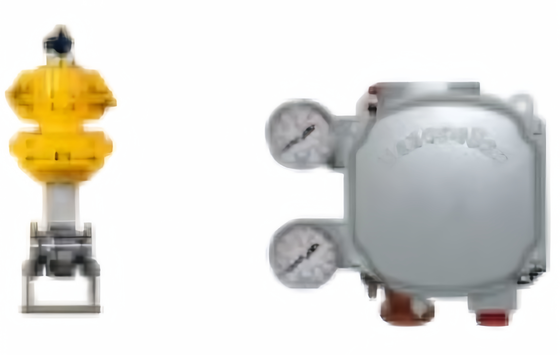

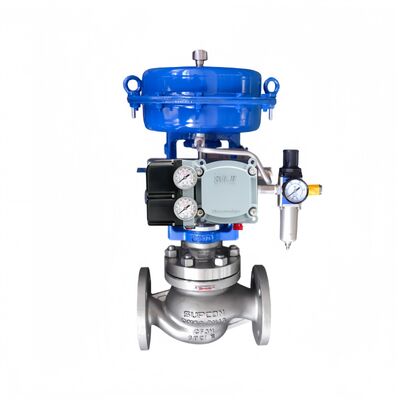

Posizionatore Digitale per Valvole Masoneilan SVI1000 HART 4-20mA Alimentato ad Anello per Valvole di Controllo

Panoramica del prodotto

Il Masoneilan SVI1000 è un posizionatore digitale per valvole HART comunicante, 4-20mA, progettato per valvole di controllo pneumatiche a singola azione. Utilizza una collaudata tecnologia di rilevamento magnetico senza contatto, eliminando i collegamenti meccanici e l'usura associata. Il posizionatore è alimentato dal loop, non è necessaria alcuna alimentazione esterna.

La configurazione viene gestita tramite un'interfaccia locale a pulsanti con indicatori LED, seguendo un design a un pulsante-una funzione. La maggior parte delle valvole di controllo può essere configurata e calibrata in meno di cinque minuti. L'unità supporta HART Revision 5 o Revision 7, selezionabile sul campo. Sono disponibili due interruttori a stato solido integrati per l'indicazione di posizione. Il design di montaggio universale accoglie applicazioni per valvole lineari e rotative.

Specifiche Tecniche

Settore di Applicazione

Il Masoneilan SVI1000 è utilizzato nelle applicazioni di generazione di energia, lavorazione chimica, raffinazione, petrolchimica e petrolio e gas. Le applicazioni chiave includono generatori di turbine a vapore, condensatori, torri di raffreddamento, generatori di vapore a recupero di calore, distillazione, idrotrattamento, cracking, miscelazione, integrità delle condotte e compressione del gas. La sua semplice configurazione e il affidabile feedback magnetico lo rendono ben adatto per il controllo di strozzamento di routine su valvole pneumatiche a singola azione.

Problemi Comuni

• Il posizionatore non risponde al segnale di ingresso: Verificare che la pressione di alimentazione sia compresa tra 20-100 psi e che le connessioni pneumatiche siano sicure. Verificare che la modalità del dispositivo sia impostata su Normale.

• La valvola risponde lentamente o per nulla: Confermare che il setpoint di alimentazione dell'aria sia maggiore del valore finale della molla più 10 psig. Per attuatori di grande volume, verificare che il calo di pressione durante il riempimento sia inferiore al 15%.

• Avviso di errore di posizione: Eseguire una firma della valvola utilizzando il DTM Base SVI1000. Verificare la tenuta della guarnizione, l'accumulo sullo stelo o l'attrito dell'attuatore. Eseguire l'Autotune o la calibrazione manuale.

• Potenza marginale (tutti i LED spenti): La corrente di ingresso è inferiore a 3,85 mA. Aumentare la corrente del loop a 4 mA per la calibrazione e la diagnostica.

• Calibrazione fallita: La calibrazione del sensore di ingresso era al di fuori dell'intervallo accettabile. Utilizzando apparecchiature di misurazione di precisione, eseguire la calibrazione secondo i limiti di confine.

• Guasto hardware (SelfCheckError): Rimuovere l'alimentazione per due minuti e riavviare. Cancellare l'allarme tramite ValVue o HART Host. Se il guasto persiste, sostituire il modulo elettronico.

Modelli di Sostituzione

Il Masoneilan SVI1000 è un posizionatore digitale di base. Per applicazioni che richiedono diagnostica avanzata della valvola, maggiore capacità di flusso o funzioni di sicurezza con classificazione SIL, le serie SVI II AP o SVI3 sono le opzioni di livello superiore della stessa linea di prodotti. Per alternative tra fornitori diversi, verificare il montaggio dell'attuatore, l'intervallo di corsa e il protocollo di comunicazione prima di ordinare.
