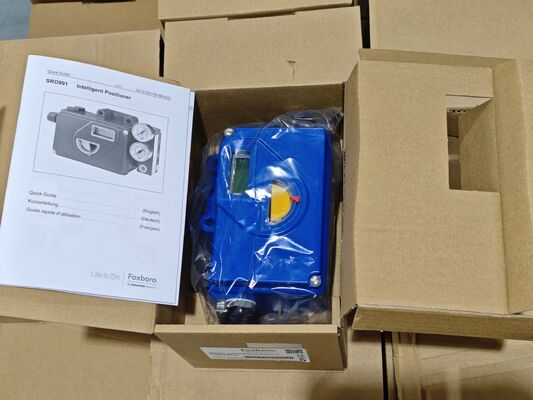

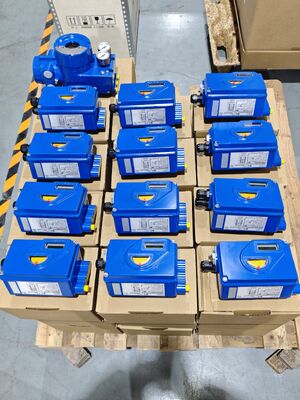

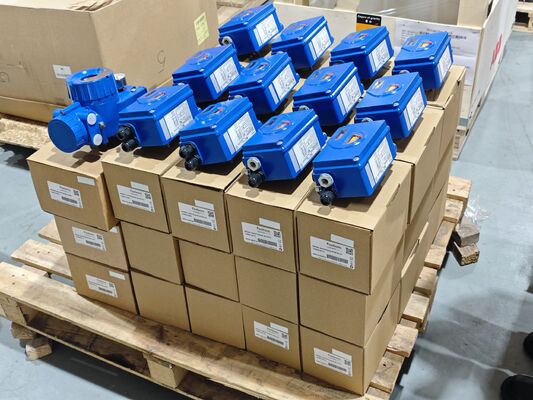

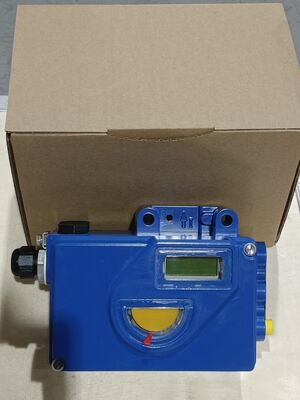

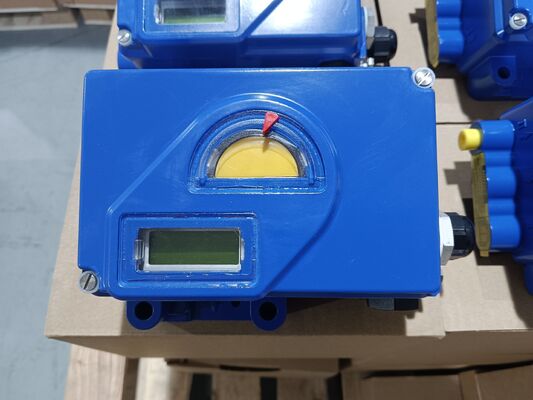

Posizionatore di valvole intelligente Foxboro SRD991 basato su microprocessore con HART 4-20mA e capacità SIL 3

Visualizzazione del prodotto

Il Foxboro SRD991 è un posizionatore di valvola intelligente basato su microprocessore progettato per controllare con precisione gli attuatori pneumatici delle valvole.Supporta attuatori a singola azione e a doppia azione per applicazioni sia lineari che rotantiIl dispositivo offre una configurazione locale tramite pulsanti e un LCD grafico multilingue, auto-diagnosi avanzata e molteplici opzioni di comunicazione.

Il posizionatore è dotato di un LCD grafico a menù facile da usare con display full-text multilingue, tutti i parametri possono essere configurati localmente mediante pulsanti.Un avvio automatico che consente di risparmiare tempo e di calibrarsi automaticamente rende il posizionatore pronto per il funzionamento in soli due passaggiLo stato e i messaggi diagnostici vengono visualizzati sul display LCD.

Le opzioni di comunicazione includono HART, FoxCom, PROFIBUS-PA, FOUNDATION Fieldbus H1 o nessuna comunicazione.attrito in lineaIl montaggio segue le norme NAMUR per gli attuatori lineari e VDI/VDE 3845 per gli attuatori rotanti.

Specifiche tecniche

Industria delle applicazioni

La Foxboro SRD991 è utilizzata in petrochimia, generazione di energia, trattamento delle acque, carta e controllo generale dei processi industriali.È adatto per il controllo preciso dell'accelerazione di attuatori pneumatici lineari e di valvole rotanti in ambienti difficili. La capacità SIL 3 e la funzione di prova di colpo parziale lo rendono adatto ai sistemi di sicurezza strumentali (SIS) e alle valvole di arresto di emergenza (ESD).

Problemi comuni

• Non corrispondenza del segnale di ingressoSe il segnale di ingresso riconosciuto dal posizionatore differisce dal segnale di uscita del DCS o del calibratore, controllare la tensione di alimentazione.- eValori nelMenu.

• Caccia o oscillazioneSe la caccia avviene a causa di un forte attrito delle valvole, aumentare il valore della banda morta entro il range consentito sul campo.

• Errore EEPROM: Controllare se il posizionatore è installato troppo in alto o troppo in basso, se è installato troppo lontano dall'attuatore (controllare l'angolo di utilizzo).Controllare se l'ingranaggio del potenziometro e l'ingranaggio principale sono fuori posizione a causa di forti vibrazioni o scosse esterne.

• Nessuna risposta al segnale di ingressoVerifica che la pressione di alimentazione sia entro 1,4-6 bar. Verifica che le connessioni pneumatiche siano sicure. Verifica l'installazione della leva di feedback.

• Risposta della valvola lenta: Se il dispositivo di azionamento è troppo grande, impostare il valore TbL su TbL 4 (LLS).

• Perforazione: Controllare l'usura degli anelli O, delle guarnizioni e del diaframma.

Modelli di sostituzione

Il Foxboro SRD991 è una piattaforma di posizionamento intelligente di valvola di generazione corrente.l'SRD991 è già certificatoPer le alternative cross-vendor, Fisher DVC6200, Samson 3730, Siemens SIPART PS2 e Neles ND9000 sono spesso citati come concorrenti diretti..
