Posizionatore Intelligente per Valvole Tissin TS800 con HART 4-20mA Auto-impostazione e Involucro IP66/NEMA 4X per Valvole di Controllo

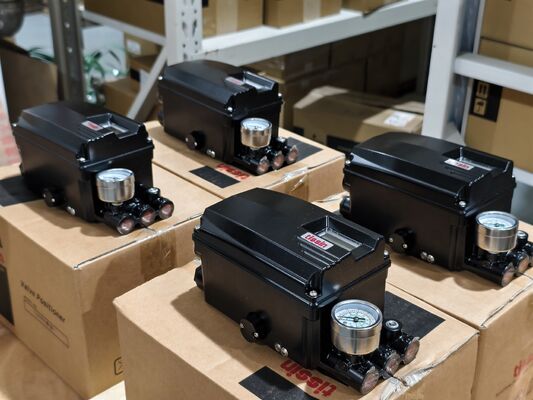

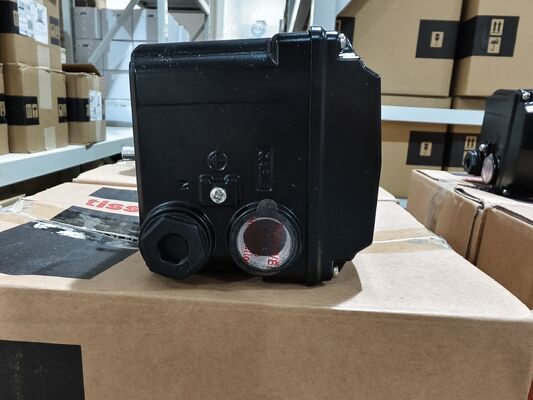

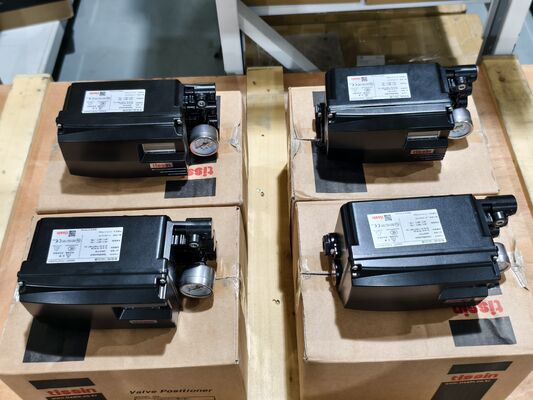

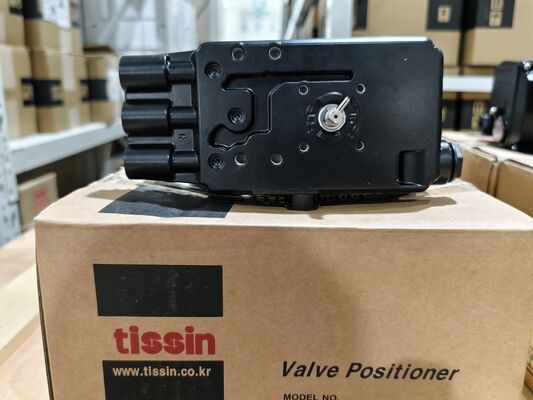

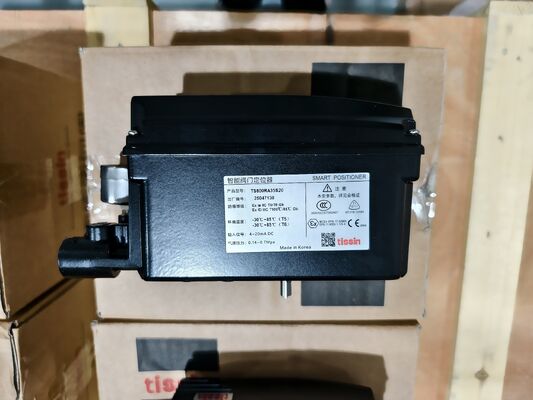

Visualizzazione del prodotto

Il Tissin TS800 è un posizionatore di valvola intelligente che controlla la corsa della valvola in risposta a un segnale di ingresso da 4-20mA da un pannello di controllo, DCS o calibratore.Riceve il segnale di corrente e regola proporzionalmente la pressione pneumatica fornita all'attuatore della valvola, controllando con precisione l'apertura della valvola.

L'unità è dotata di un microprocessore integrato che consente l'impostazione automatica, il controllo PID e la comunicazione HART.Un'interfaccia utente locale con un LCD e quattro pulsanti consente una calibrazione rapida e sempliceIl posizionatore include una funzione di test del colpo parziale (PST), funzione di allarme, interruttore automatico/manuale e capacità di autodiagnosi.Il rivestimento IP66/NEMA 4X protegge l'unità in ambienti industriali difficili.

Il TS800 utilizza una valvola pilota a grande flusso per migliorare la velocità di controllo della valvola.~150 mm) e rotanti (0~Le caratteristiche opzionali includono un trasmettitore di posizione DC da 4 a 20 mA, comunicazione HART (versione HART 7) e moduli di interruttore di limite.

Specifiche tecniche

Industria delle applicazioni

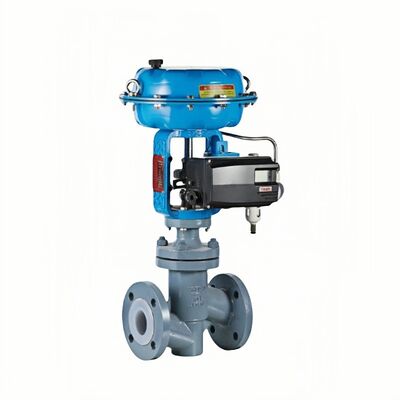

Il Tissin TS800 è utilizzato in petrochimia, produzione di energia, trattamento dell'acqua, carta e controllo generale dei processi industriali.È adatto per il controllo preciso dell'accelerazione di attuatori pneumatici lineari e di valvole rotanti in ambienti difficili.

Problemi comuni

• Non corrispondenza del segnale di ingressoSe il segnale di ingresso riconosciuto dal posizionatore differisce dal segnale di uscita del DCS o del calibratore, controllare la tensione di alimentazione.- eValori nelMenu.

• Caccia o oscillazioneSe la caccia avviene a causa di un forte attrito delle valvole, aumentare il valore della banda morta entro il range consentito sul campo.

• Errore EEPROM: Controllare se il posizionatore è installato troppo in alto o troppo in basso, se è installato troppo lontano dall'attuatore (controllare l'angolo di utilizzo).Controllare se l'ingranaggio del potenziometro e l'ingranaggio principale sono fuori posizione a causa di forti vibrazioni o scosse esterne.

• Nessuna risposta al segnale di ingresso: Controllare che la pressione di alimentazione sia compresa tra 140 e 700 kPa. Verificare che le connessioni pneumatiche siano sicure. Controllare l'installazione della leva di feedback.

• Risposta della valvola lenta: Se il dispositivo di azionamento è troppo grande, impostare il valore TbL su TbL 4 (LLS).

Modelli di sostituzione

Il Tissin TS800 è una piattaforma di posizionamento di valvola intelligente di ultima generazione. Il TS805 è una variante della stessa serie.la serie TS800 offre opzioni intrinsecamente sicure e a prova di esplosione CSAPer le alternative tra fornitori, verificare il montaggio dell'attuatore, la distanza di percorrenza e il protocollo di comunicazione prima di ordinare.
