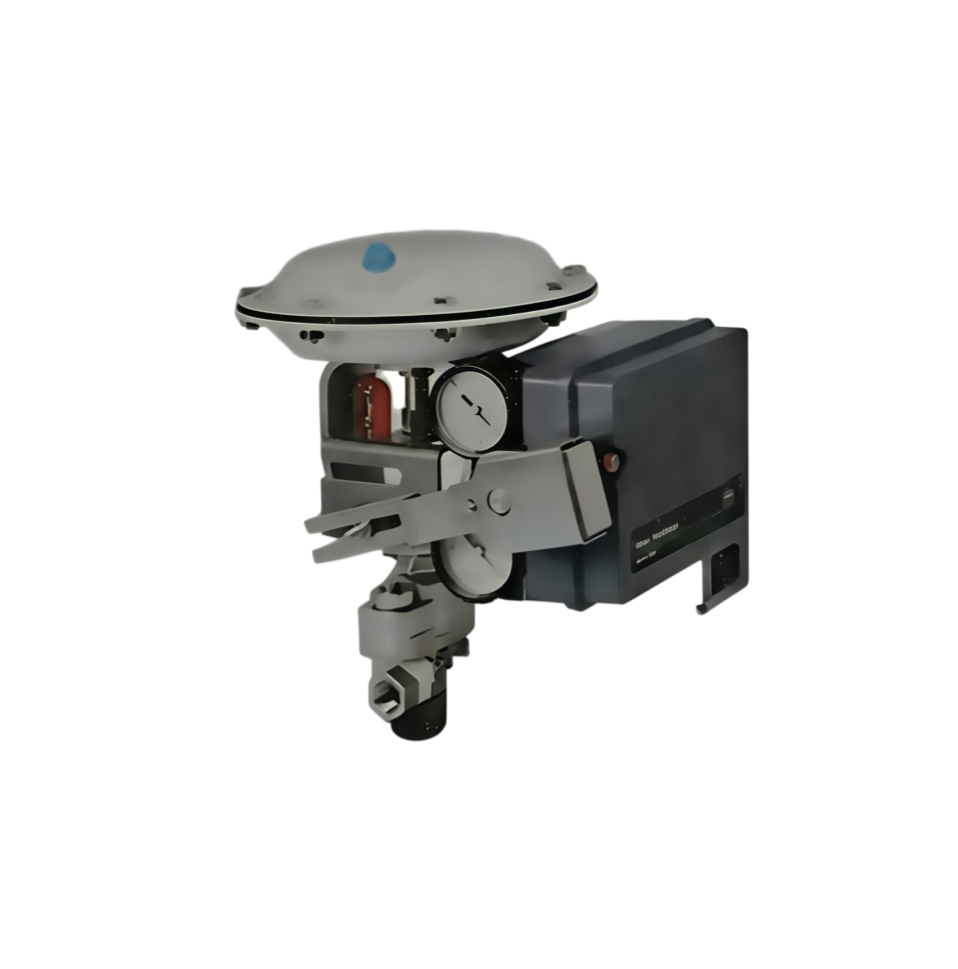

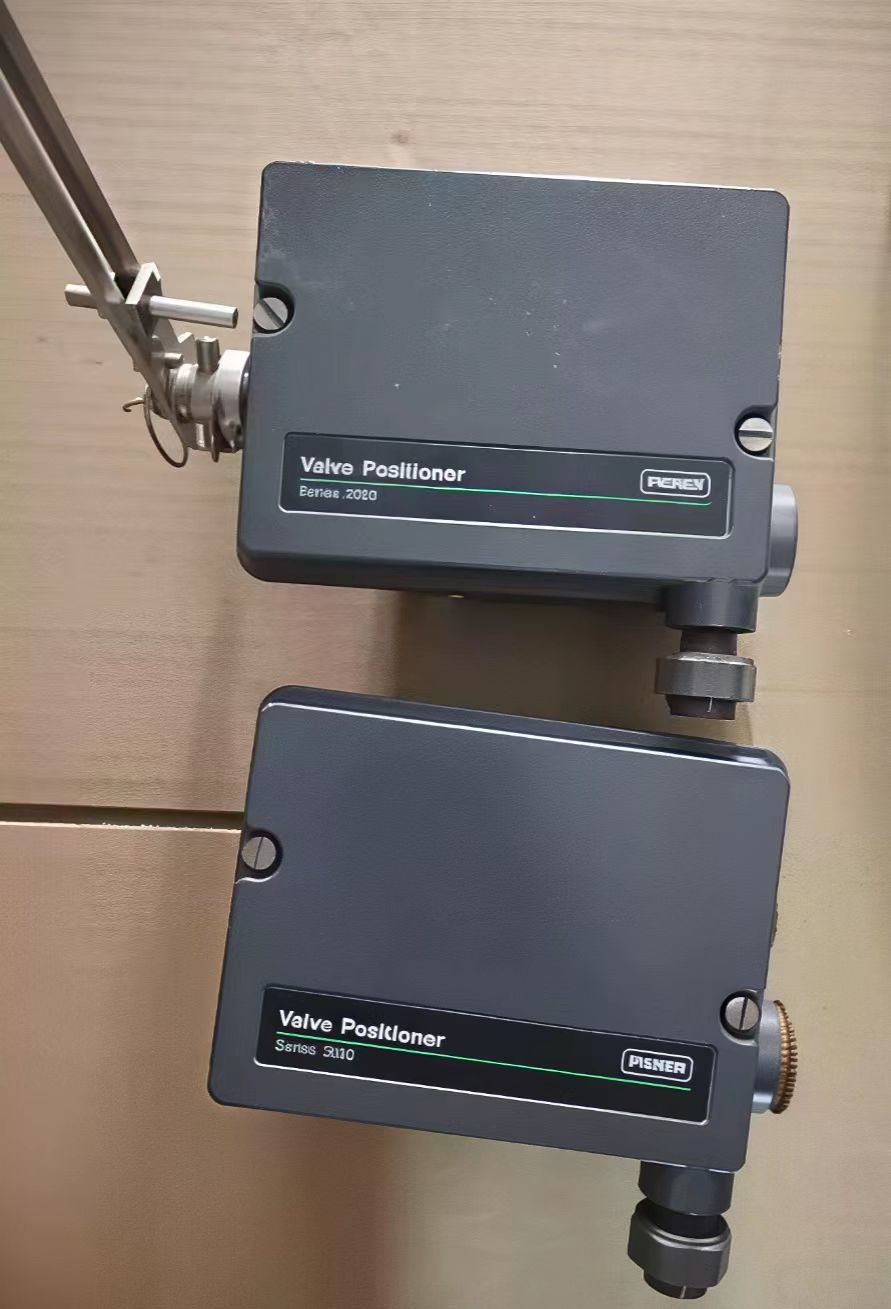

3661 Posizionatore elettro-pneumatico di valvole 4-20mA Input per valvole di controllo

Panoramica del prodotto

Il  3661 è un posizionatore di valvola elettropneumatico a singola azione progettato per l'uso con vari attuatori su valvole a stelo scorrevole per applicazioni di strozzamento. Fornisce una posizione della valvola proporzionale a un segnale di ingresso DC standard in milliampere ricevuto da un dispositivo di controllo.

Il design del posizionatore fornisce strumentazione accurata e a risposta rapida in grado di resistere alle vibrazioni della maggior parte degli ambienti di impianto. Il basso consumo d'aria a regime contribuisce a un funzionamento efficiente. Le regolazioni di guadagno e smorzamento facilmente regolabili affinano la stabilità del posizionatore in base ai requisiti specifici dell'applicazione.

Il 3661 accetta un segnale di ingresso DC standard in milliampere da un dispositivo di controllo e fornisce capacità di split range e zero e span regolabili. La maggior parte dei componenti per i posizionatori 3661 sono intercambiabili, richiedendo meno parti di ricambio per supportare questi posizionatori. La cassa e il coperchio sono progettati per resistere a vibrazioni meccaniche e a manipolazioni grossolane. Le regolazioni di zero e span possono essere effettuate con il coperchio in posizione.

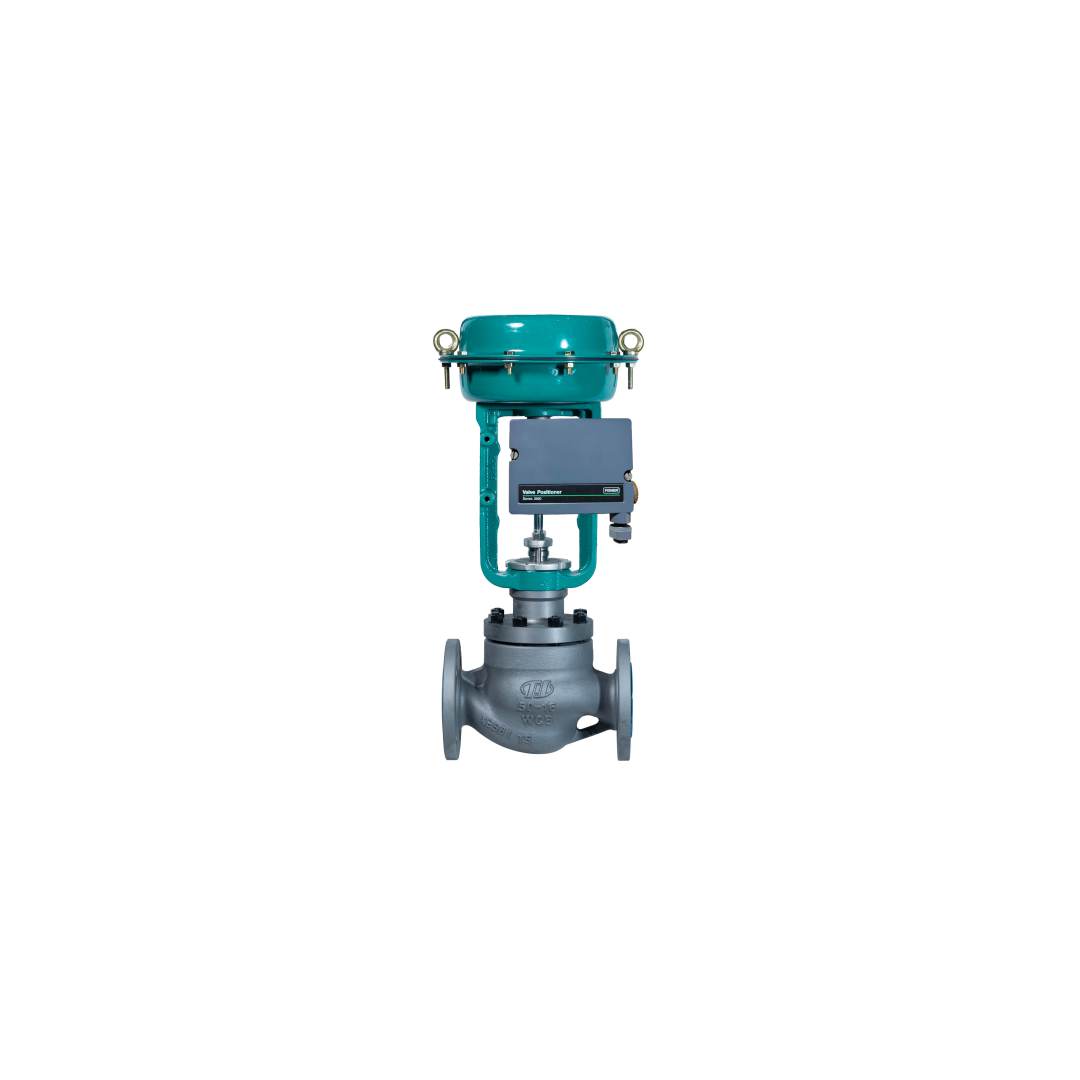

Il posizionatore viene utilizzato con  attuatori 657, 667, 1250, 1250R, 3024S e GX. Può anche essere montato su attuatori Baumann.

Specifiche tecniche

Settore di applicazione

Il 3661 è utilizzato nelle industrie petrolchimiche, di generazione di energia, di trattamento delle acque, della carta e alimentare e delle bevande. È adatto per applicazioni di strozzamento su valvole a stelo scorrevole.

Problemi comuni

• Nessun segnale di uscita con ingresso presente: Verificare l'ugello ostruito. Pulire l'ugello. Verificare la pressione di alimentazione dell'aria.

• Pressione di uscita lenta o anomala: Verificare che la pressione di alimentazione sia entro le specifiche. Verificare l'amplificatore pneumatico e l'assemblaggio ugello/flapper.

• Scarsa risposta lineare: Verificare la regolazione della molla di zero. Verificare la posizione del meccanismo di regolazione della portata.

• Il posizionatore non risponde: Verificare la pressione di alimentazione e i collegamenti pneumatici. Verificare che il convertitore riceva il segnale 4-20 mA.

• Perdita d'aria: Verificare O-ring, guarnizioni e diaframma per usura. Sostituire se necessario.

Modelli sostitutivi

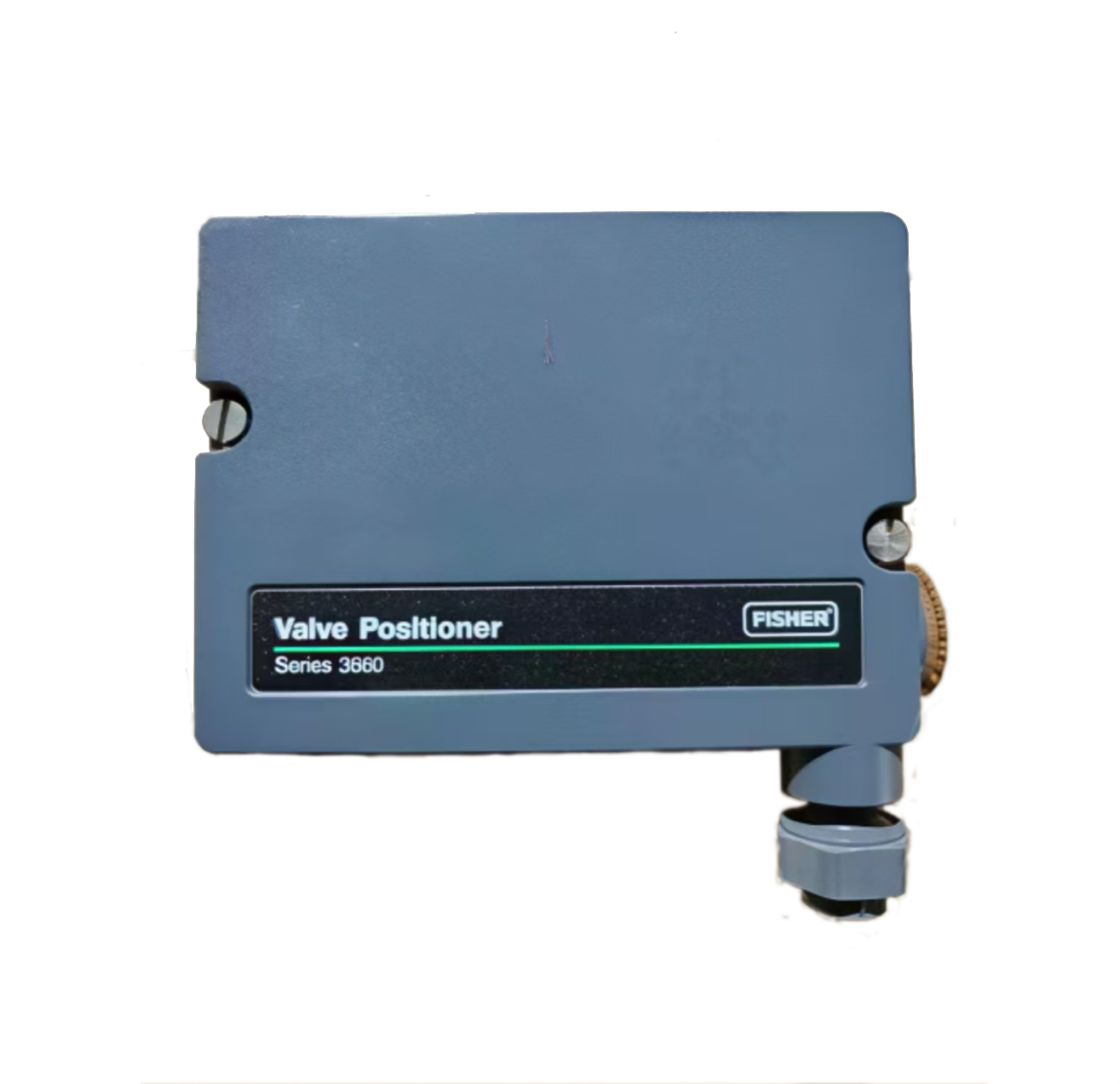

Il  3661 è una piattaforma di posizionatore elettropneumatico matura. Per la comunicazione digitale moderna e la diagnostica avanzata, i  controller di valvole digitali DVC6200 o DVC2000 sono le alternative di generazione attuale. Per installazioni legacy, il 3661 funge da controparte elettropneumatica al posizionatore pneumatico 3660. Per alternative tra fornitori, verificare la compatibilità del montaggio dell'attuatore, della corsa e del segnale di ingresso prima di ordinare.
