Posizionatore pneumatico intelligente per valvole Tissin TS900 TS905

Panoramica del prodotto

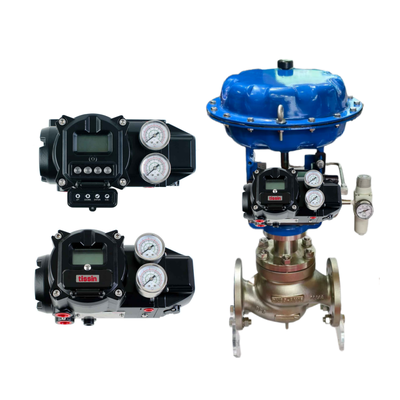

ILTS900 e TS905sono posizionatori pneumatici intelligenti per valvole di controllo che utilizzano attuatori pneumatici. Convertono un segnale di controllo da 4–20 mA CC in uscita pneumatica per regolare la posizione della valvola.

Il posizionatore può essere utilizzato sia con applicazioni con valvole lineari che rotative. L'intervallo di corsa specificato è10–150 mm per applicazioni lineari e 0–90° per applicazioni rotanti.

Per il funzionamento e la configurazione sono forniti un display LCD locale e quattro pulsanti. Il progetto comprende anche la calibrazione automatica, il test della corsa parziale, le funzioni di allarme e un interruttore automatico/manuale.

Il TS900 ha un corpo in alluminio pressofuso. Il TS905 utilizzaAcciaio inossidabile SUS316, fornendo una diversa opzione abitativa per i progetti in cui è richiesta la costruzione in acciaio inossidabile.

Specifiche tecniche

La serie supporta anche opzioniHART7, UNTrasmettitore di posizione a 2 filie uninterruttore di allarme, a seconda della configurazione selezionata. Il trasmettitore di posizione e l'interruttore di allarme utilizzano un'alimentazione da 9–30 V CC nelle specifiche delle opzioni pubblicate.

Industria delle applicazioni

La serie TS900/TS905 può essere utilizzata laddove le valvole di controllo pneumatiche richiedono il controllo elettronico della posizione.

Le applicazioni comuni includono:

• Petrolio e gas
  Funzionamento delle valvole di controllo nei sistemi di processo e di tubazioni.
• Chimico e petrolchimico
  Controllo della posizione delle valvole di processo pneumatiche.
• Generazione di energia
  Controllo delle valvole nei sistemi di utilità e di processo.
• Trattamento delle acque
  Controllo automatizzato delle valvole pneumatiche utilizzate nei processi idrici.
• Controllo dei processi industriali
  Integrazione con sistemi di controllo che utilizzano un segnale di comando 4–20 mA.

Per le installazioni in aree pericolose, la certificazione applicabile e le condizioni di temperatura devono essere verificate rispetto all'esatta configurazione del prodotto.

Problemi comuni

1. Nessuna uscita del posizionatore

   Controllare innanzitutto la corrente in ingresso, la pressione dell'aria dello strumento e le connessioni pneumatiche. Un segnale da 4–20 mA da solo non può compensare un'aria strumentale insufficiente o instabile.

2. Corsa della valvola errata

   Verificare se il posizionatore è configurato per la corretta applicazione lineare o rotativa. Controllare anche il meccanismo di feedback e la connessione meccanica tra posizionatore e attuatore.

3. Errore di calibrazione

   Controllare l'installazione meccanica prima di ripetere la calibrazione automatica. Un collegamento di feedback errato o una configurazione inadeguata dell'attuatore possono interferire con la calibrazione.

4. Posizione della valvola instabile

   Ispezionare il segnale di ingresso, l'alimentazione dell'aria e l'attuatore. Il posizionatore fa parte del circuito di controllo completo, pertanto l'instabilità può avere origine dal segnale di controllo o dall'attuatore piuttosto che dal posizionatore stesso.

5. Le condizioni ambientali non corrispondono

   Verificare l'intervallo di temperatura ambiente e antideflagrante richiesto prima dell'installazione. Le configurazioni standard e a bassa temperatura hanno diversi intervalli operativi pubblicati.

Modelli sostitutivi

TS900 e TS905 possono essere valutati come posizionatori di valvole intelligenti sostitutivi per sistemi di valvole di controllo pneumatico compatibili.

Il processo di sostituzione dovrebbe iniziare dal posizionatore esistente piuttosto che dall'aspetto del prodotto. Le seguenti informazioni sono importanti:

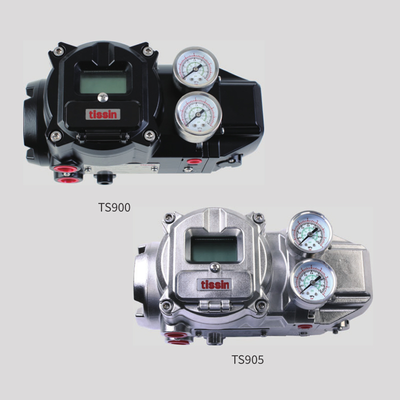

TS900è la versione in alluminio pressofuso, mentreTS905è la versione in acciaio inossidabile SUS316. La scelta dovrebbe quindi tenere conto delle condizioni di installazione e dei requisiti dell'alloggiamento.

Perché acquistare da noi

• Corretto abbinamento del modello

  Ci concentriamo sulla configurazione effettiva della valvola e dell'attuatore anziché consigliare un posizionatore basandoci solo sul nome del modello.

• Assistenza per la sostituzione

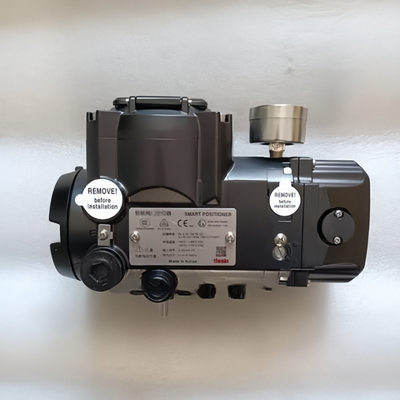

  Per un posizionatore esistente, le informazioni sulla targhetta possono essere utilizzate per verificare il segnale, l'alloggiamento, le opzioni e altri requisiti chiave.

• Controllo della configurazione opzionale

  I requisiti HART, trasmettitore di posizione e interruttore di allarme possono essere confermati prima del preventivo.

• Fornitura di prodotti industriali

  Siamo in grado di fornire prodotti correlati all'automazione delle valvole, tra cui valvole di controllo, attuatori, posizionatori di valvole e strumentazione.

• Supporto per gli ordini internazionali

  Supportiamo l'approvvigionamento all'estero con preventivi, conferma del prodotto, coordinamento degli ordini e accordi di consegna.

Stock e tempi di consegna

Lo stato delle scorte di TS900 e TS905 dipende dal modello, dalla quantità e dalla configurazione selezionata.

La versione standard e le versioni dotate di HART opzionale, trasmettitore di posizione o interruttore di allarme possono avere programmi di fornitura diversi.

Si prega di fornire il modello esatto e la quantità quando si richiede un preventivo. È quindi possibile verificare la disponibilità attuale e i tempi di consegna stimati in base alla configurazione richiesta.
