Tissin TS900 TS905 posizionatore di valvola intelligente

Visualizzazione del prodotto

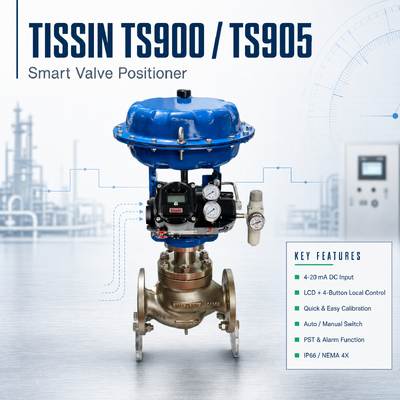

IlPosizionatori di valvole intelligenti Tissin TS900 e TS905sono posizionatori di valvole elettro-pneumatici progettati per controllare la corsa delle valvole di controllo pneumatiche secondo un segnale di ingresso di corrente continua di 4 ′ 20 mA.

Il posizionatore riceve il segnale di comando da un sistema di controllo, da un sistema di controllo automatico o da una fonte di segnale e regola la pressione dell'aria fornita all'attuatore della valvola.Questo consente all'attuatore e alla valvola di seguire la posizione di ingresso richiesta.

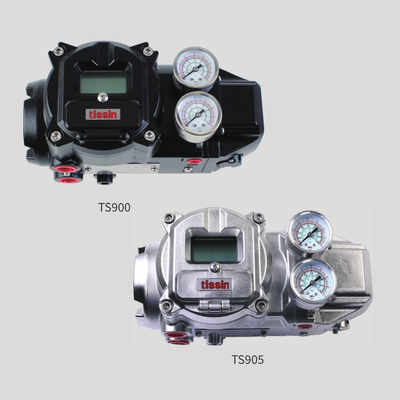

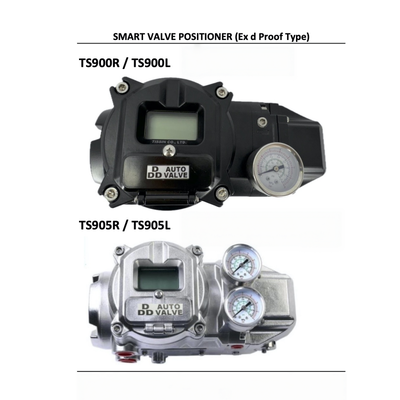

Il TS900 e il TS905 condividono le stesse specifiche di controllo principali.Il TS900 utilizza un corpo in alluminio pressofuso, mentre il TS905 utilizza l'acciaio inossidabile 316.La versione TS905 è quindi adatta a progetti che richiedono un alloggiamento in acciaio inossidabile.

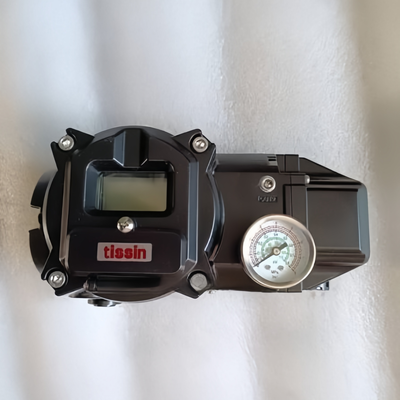

La serie comprende un display LCD e quattro pulsanti locali per la configurazione e il funzionamento.le funzioni di allarme e l'interruttore automatico/manuale sono incluse nella progettazione del prodotto;Il posizionatore utilizza anche una valvola pilota a grande flusso per supportare una risposta della valvola più veloce.

Specifiche tecniche

Funzioni opzionali:HART 7, trasmettitore di posizione a 2 fili con alimentazione a corrente continua a 930 V e interruttore di allarme con alimentazione a corrente continua a 930 V sono disponibili a seconda della configurazione.

Industria delle applicazioni

I TS900 e TS905 sono utilizzati con valvole di controllo pneumatiche nei sistemi di controllo dei processi industriali.

I tipici settori di applicazione sono:

• Trasformazione del petrolio e del gas

• Impianti petrolchimici

• Trasformazione chimica

• Produzione di energia

• Trattamento delle acque e delle acque reflue

• Automazione dei processi industriali

• Sistemi di valvole di controllo pneumatiche generali

La scelta tra TS900 e TS905 dovrebbe essere basata sull'ambiente di installazione, sui requisiti di alloggiamento, sulla configurazione delle valvole e sulle specifiche del progetto.

Problemi comuni

Il posizionatore non risponde al segnale di 4·20 mA

Il posizionatore richiede un segnale di ingresso di corrente continua di 4 ‰ 20 mA, quindi la fonte di segnale e il cablaggio devono essere controllati prima della risoluzione dei problemi meccanici.

La posizione della valvola non è corretta

Controllare il collegamento dell'attuatore, la leva di feedback e le impostazioni di taratura.

La produzione di aria non è sufficiente

Controllare la pressione di alimentazione dell'aria dello strumento e la qualità dell'aria: la pressione di alimentazione specificata è di 0,14 ‰ 0,7 MPa e la qualità dell'aria richiesta è di classe 3 secondo ISO 8573-1.

La risposta della valvola è lenta

Controllare l'alimentazione dell'aria, la condizione dell'attuatore e le connessioni pneumatiche.

Funzione HART non disponibile

HART è una configurazione facoltativa. Se è richiesta la comunicazione HART, prima dell'installazione, verificare che il posizionatore fornito sia la versione HART.

Modelli di sostituzione

Per i progetti di sostituzione, i TS900 e TS905 possono essere considerati per le applicazioni di posizionamento delle valvole di controllo pneumatiche in cui il segnale richiesto, l'alimentazione dell'aria,il tratto e la disposizione di montaggio sono compatibili.

I due modelli non dovrebbero essere trattati come sostituti meccanici identici in ogni applicazione.

Quando si sostituisce un posizionatore esistente, si conferma:

• Modello di posizionatore esistente

• Tipo di valvola

• Tipo di attuatore

• Funzionamento lineare o rotativo

• Colpo o rotazione della valvola

• Segnale di ingresso

• Pressione dell'aria dello strumento

• Disposizione di montaggio

• Collegamento di feedback

• Requisiti di sicurezza contro le esplosioni

• Requisito HART

• Requisito relativo al trasmettitore di posizione

Perché acquistare da noi

Supporto alla selezione del modello

Possiamo aiutare a verificare la configurazione TS900 o TS905 in base alle informazioni fornite sulla valvola e sull'attuatore.

Forniture di ricambio

Per i progetti di sostituzione del posizionatore, fornire le informazioni sul modello esistente o sulla targhetta, riducendo il rischio di ordinare una configurazione incompatibile.

Gamma di prodotti per l'automazione delle valvole

Forniamo anche valvole di controllo, attuatori, posizionatori di valvole e strumenti di processo per progetti di automazione industriale.

Appalti pubblici di progetto

Per gli ordini di progetto, possiamo coordinare la selezione del prodotto, il preventivo, la conferma della quantità e la consegna internazionale.

Controllo della configurazione prima dell'ordine

Per gli ordini TS900/TS905, si consiglia di confermare il segnale, la corsa della valvola, il tipo di attuatore, il montaggio e le funzioni opzionali prima della spedizione.

Stock e tempo di consegna

La disponibilità delle scorte dipende dalla configurazione, dalla quantità e dalle funzioni opzionali del TS900 o TS905.

Le configurazioni standard possono avere una disponibilità diversa da quella delle versioni HART, del trasmettitore di posizione o dell'interruttore di allarme.Il tempo di consegna deve quindi essere confermato secondo la configurazione esatta prima di ordinare.

Per un preventivo, si prega di indicare il modello, la quantità e le opzioni richieste in modo da poter verificare l'attuale calendario di fornitura.

Modulo RFQ

Prodotto:Tissin TS900 / TS905 posizionatore di valvola intelligente

Modello:
TS900 / TS905

Quantità:
Quantità richiesta

Segnale di ingresso:
4·20 mA di corrente continua o configurazione richiesta

Tipo di valvola:
Valvola di controllo a sfera / rotante / altra valvola pneumatica

Modello di attuatore:
Modello di attuatore esistente o richiesto

Colpo:
Corso lineare o angolo rotativo

Pressione di alimentazione:
Pressione dell'aria necessaria per lo strumento

Opzioni:
HART / trasmettitore di posizione / interruttore di allarme / niente

Montaggio:
Disposizioni di montaggio o informazioni sull'attuatore esistenti

Applicazione:
Industria e ambiente operativo

Destinazione:
Paese / città

Consegna richiesta:
Data di consegna prevista

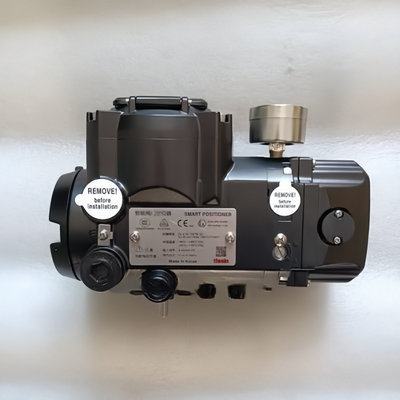

Per gli ordini di sostituzione, si prega di inviare la targhetta del posizionatore esistente o la foto del prodotto, se disponibile.
