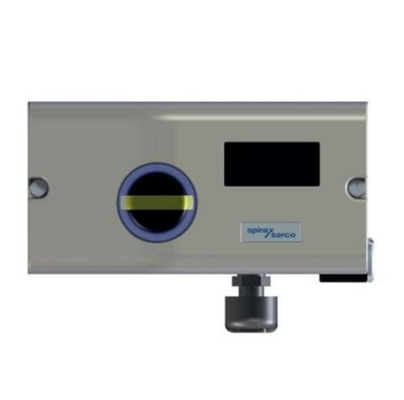

Posizionatore Intelligente Spirax Sarco SP7 con HART 4-20mA per Valvole di Controllo a Risparmio Energetico e Montaggio NAMUR

Visualizzazione del prodotto

Lo Spirax Sarco SP7 è un posizionatore di valvola elettro-pneumatico intelligente e configurabile elettronicamente progettato per il montaggio su attuatori pneumatici lineari o rotanti conformi a NAMUR.Garantisce una proporzionalità esatta tra la corsa della valvola e il segnale di ingresso elettrico (mA) nel posizionatore.

L'unità può essere montata su attuatori pneumatici con percorso rotativo da -57 a +57° o percorso lineare da -28 a +28°.Il posizionatore può essere fornito con o senza kit di montaggio e con o senza blocco manometroIl posizionatore può essere utilizzato anche per invertire l'azione del segnale di controllo.

L'SP7-10 include una interfaccia di comunicazione locale (LCI) di serie, con un modulo di comunicazione HART opzionale per la comunicazione tramite il segnale 20mA.Il SP7-11 offre un modulo PA PROFIBUSUn input digitale può attivare le funzioni del sistema di controllo e un output digitale emette messaggi collettivi (allarmi/falli).Il SP7 è uno dei posizionatori più efficienti dal punto di vista energetico, con un consumo massimo di aria allo stato stazionario di 0,015 SCFM, fino a 50 volte più efficiente di simili posizionatori elettro-pneumatici.

Specifiche tecniche

Industria delle applicazioni

Lo Spirax Sarco SP7 è utilizzato nei sistemi di controllo del vapore, riscaldamento e raffreddamento di processo, alimentari e bevande, vapore pulito farmaceutico e controllo generale delle valvole industriali.È adatto ad applicazioni in cui un posizionamento digitale affidabile ed un'efficienza energetica sono essenzialiIl posizionatore può essere utilizzato con qualsiasi attuatore conforme a NAMUR, compresi gli attuatori della serie Spirax Sarco BVA300, PN1600, PNS3000, PNS4000, PN9000, e TN2000.

Problemi comuni

• Il posizionatore non risponde al segnale di ingressoVerificare che la pressione dell'aria di approvvigionamento sia entro i 1,4-6 bar. Verificare che le connessioni pneumatiche siano sicure. Verificare che la qualità dell'aria di approvvigionamento soddisfi la norma ISO 8573-1:2010 Classe 3:3:3.

• La posizione della valvola non corrisponde al segnale di ingresso: Controllare l'impostazione della curva caratteristica, verificare che la direzione di funzionamento sia impostata correttamente, ricalibrare il punto zero.

• Risposta della valvola lentaControllare la pressione dell'aria di alimentazione e il filtro.

• ERROR 10 (interruzione dell'alimentazione): l'alimentazione è stata interrotta per almeno 20 ms. L'attuatore viene spostato nella posizione di sicurezza. Dopo circa 5 secondi, il posizionatore viene automaticamente ripristinato.

• ERROR 11 (errore di RAM)Dopo circa 5 secondi, il posizionatore viene automaticamente reimpostato e la memoria RAM viene riavviata.

• SENS_ERR (sensore di posizione difettoso)Il sensore di posizione è difettoso.

• ALARMO 1 (Rilascio tra posizionatore e attuatore): Controllare la presenza di perdite nei tubi pneumatici e nei raccordi.

• ALARMO 2 (corrente di impostazione al di fuori del range): Controlla la fonte del segnale di ingresso e il cablaggio.

Modelli di sostituzione

Il Spirax Sarco SP7 è una piattaforma di posizionamento intelligente di ultima generazione.offrendo una diagnostica avanzata delle valvole con tendenze dei dati a lungo termine per confrontare le prestazioni attuali delle valvole con una nuova valvola di controlloPer le installazioni precedenti, l'SP7 è un aggiornamento rispetto ai posizionatori della serie Spirax Sarco EP5/EP6 e ai posizionatori pneumatici.Distanza di percorrenza, e protocollo di comunicazione prima di ordinare.
