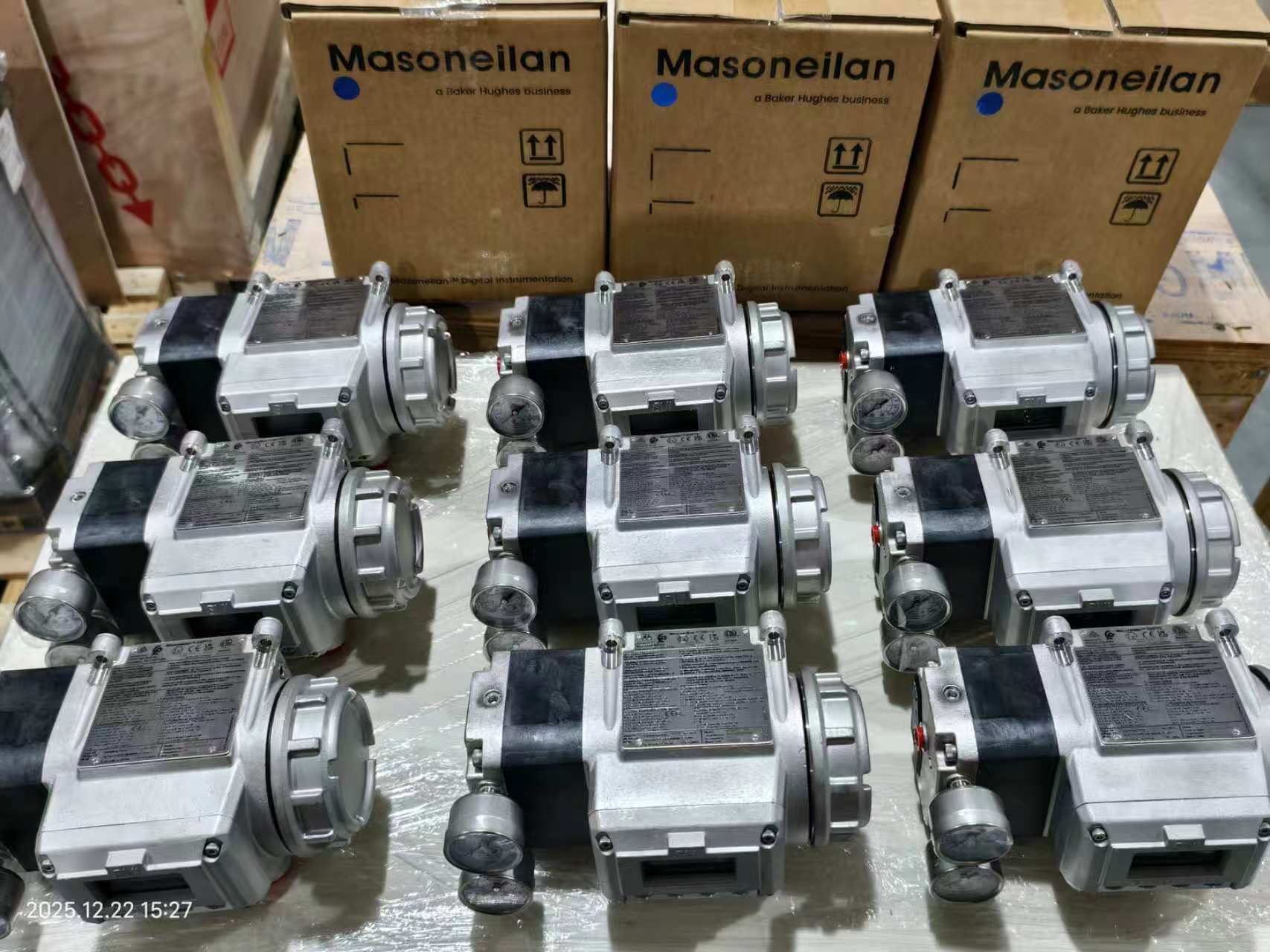

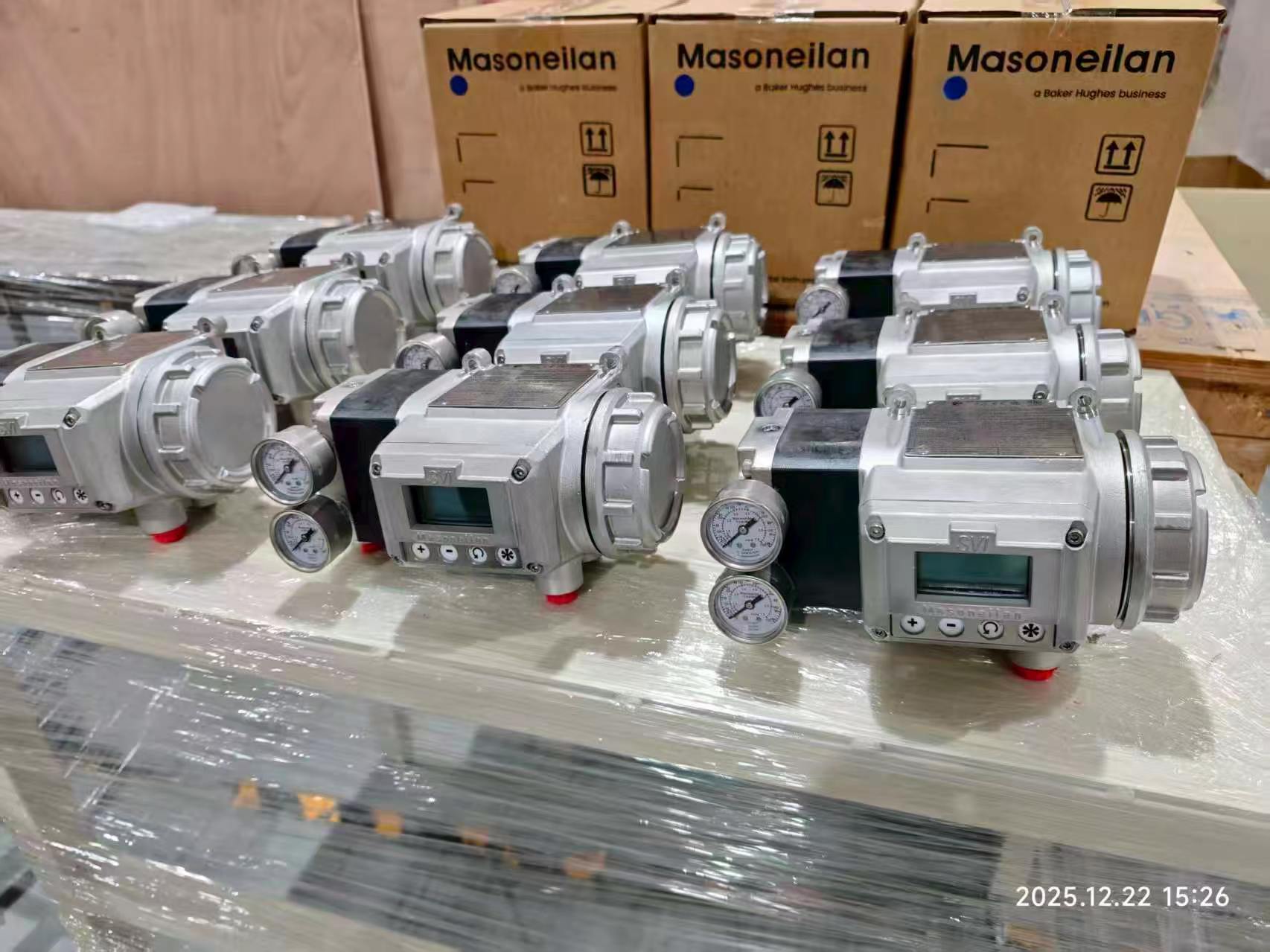

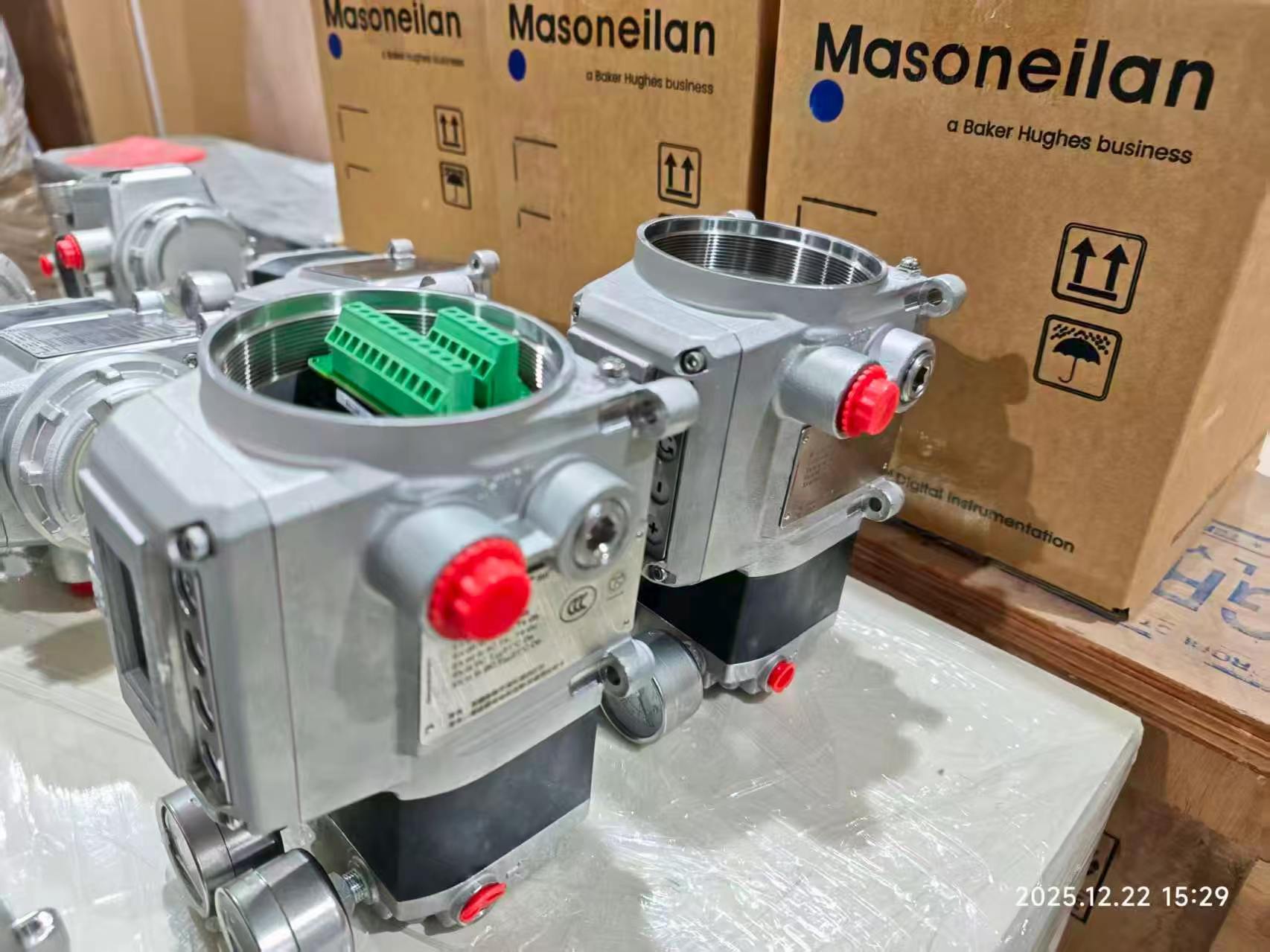

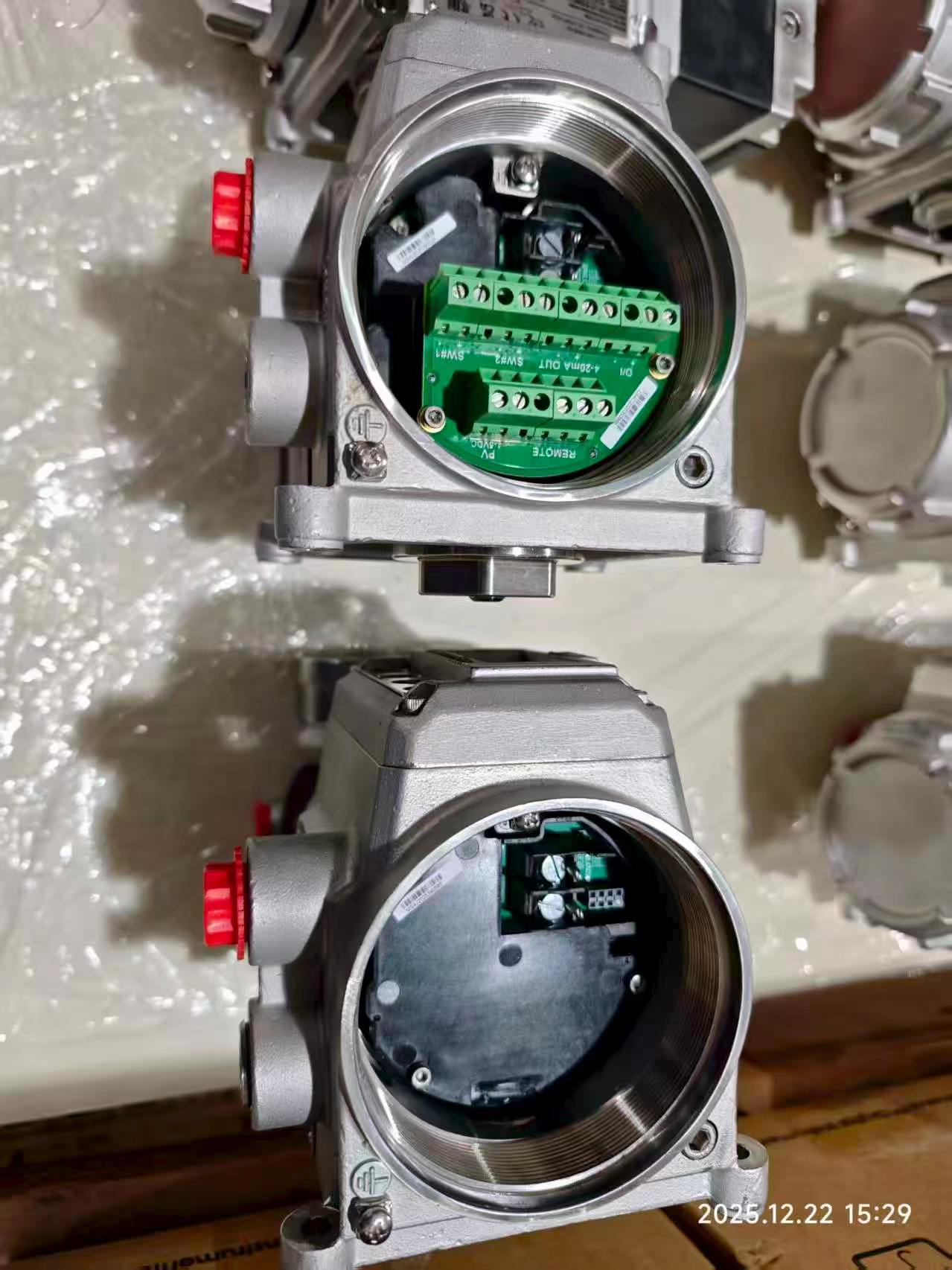

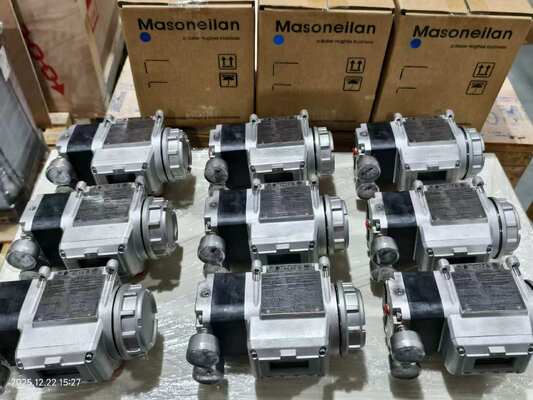

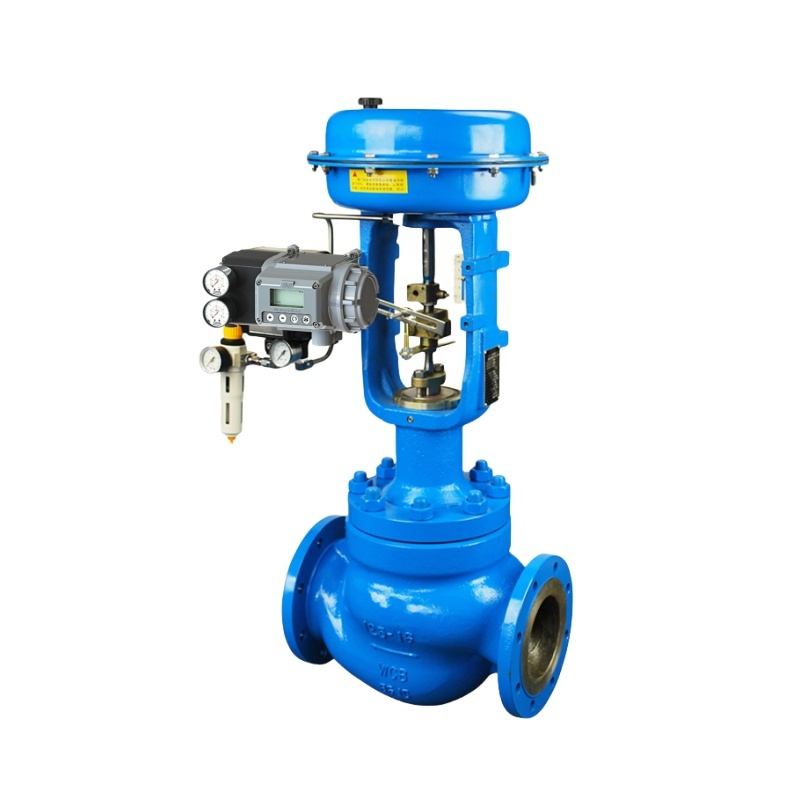

Masoneilan SVI3 Digital Valve Positioner HART 7 4-20mA per valvole pneumatiche

Panoramica del prodotto

Il Masoneilan SVI3 è il posizionatore digitale di valvole di terza generazione di Baker Hughes. Controlla attuatori pneumatici utilizzando un segnale di controllo a due fili 4-20mA con comunicazione HART 7. Costruito su oltre 20 anni di tecnologia di rilevamento della posizione della valvola comprovata sul campo, utilizza algoritmi avanzati di controllo e diagnostica insieme al rilevamento della posizione senza contatto per fornire prestazioni di posizionamento accurate, reattive e affidabili.

Il rilevamento della posizione senza contatto legge attraverso l'alloggiamento, quindi nessuna parte mobile meccanica entra nella cavità principale dell'alloggiamento. L'intervallo di temperatura operativa si estende fino a -55°C per condizioni artiche. Una caratteristica distintiva è la configurazione e calibrazione Smart Cal a un pulsante, che semplifica la messa in servizio. L'interfaccia utente locale include un display grafico ad alto contrasto e pulsanti con classificazione per aree pericolose. Il dispositivo si integra con tutti i principali sistemi di controllo tramite supporto DTM ed EDD.

L'SVI3 include 19 nuove diagnostiche di valvole online che monitorano continuamente lo stato di salute della valvola durante il funzionamento. Fino a 1 anno di dati diagnostici viene memorizzato sul dispositivo, consentendo l'analisi delle tendenze prima che i problemi influiscano sul funzionamento dell'impianto. Il consumo d'aria in regime stazionario è ridotto del 40% rispetto alle generazioni precedenti, mentre l'erogazione d'aria è migliorata del 15% per un'attuazione più rapida.

Specifiche tecniche

Settore di applicazione

Il Masoneilan SVI3 è utilizzato nella generazione di energia, raffinazione, petrolchimica, midstream oil and gas e upstream oil and gas. Le applicazioni chiave includono generatori di turbine a vapore, condensatori, torri di raffreddamento, edifici reattori, edifici turbine, generatori di vapore a recupero di calore, bilanciamento dell'impianto, distillazione, reforming idrotrattamento, cracking, miscelazione secondaria, quenching e frazionamento, compressione gas di carica, separazione, operazioni di integrità delle condotte, disidratazione, refrigerazione, liquefazione, carico e spedizione, rigassificazione e compressione.

Problemi comuni

• Smart Cal non riesce a completare: Verificare che la pressione di alimentazione sia compresa tra 20 e 120 psi. Verificare che i limiti di corsa della valvola siano entro l'intervallo nominale. Assicurarsi che la valvola non sia bloccata o inceppata.

• Oscillazione o cicli di posizione: Verificare la presenza di stick-slip. Se i cicli di posizione sono molto maggiori dei cicli del setpoint, il posizionatore potrebbe causare i cicli. Ispezionare la presenza di un volantino che blocca la corsa della valvola, un gambo rotto o componenti di feedback di posizione scollegati.

• Mancata comunicazione con HART handheld: Verificare che la resistenza del loop sia adeguata. Verificare che la tensione ai terminali soddisfi i requisiti di conformità (9Vdc @ 20mA, 11Vdc @ 4mA). Le barriere a doppio canale possono applicare un'eccessiva resistenza del loop e causare problemi di tensione di conformità.

• Errore di bassa potenza (LOW_POWER): Corrente di ingresso inferiore a 3,15 mA. Aumentare la corrente del loop a 4 mA per la calibrazione e la diagnostica.

• TuneERR appare dopo l'autotune: Potrebbe essere necessaria la regolazione manuale. Fare riferimento alla sezione di risoluzione dei problemi nel manuale di istruzioni.

• SelfCheckError o guasto hardware: Rimuovere l'alimentazione per due minuti e riavviare. Cancellare l'allarme utilizzando ValVue o HART Host. Se il guasto persiste, sostituire il modulo elettronico.

Modelli sostitutivi

Il Masoneilan SVI3 è il sostituto diretto dell'SVI II AP e dell'SVI1000. È dotato di staffe di montaggio in acciaio inossidabile per qualsiasi combinazione valvola/attuatore ed è completamente retrocompatibile con le staffe di montaggio SVI II AP e SVI1000. Per gli utenti SVI II AP, l'aggiornamento è relativamente semplice: è possibile utilizzare il montaggio esistente e potrebbe essere necessario solo regolare la connessione dell'aria/tubazioni. Per alternative tra fornitori, verificare il montaggio dell'attuatore, l'intervallo di corsa e il protocollo di comunicazione prima di ordinare.
