Posizionatore digitale intelligente per valvole Masoneilan SVI II HART 4-20mA Auto Tune per attuatori pneumatici

Panoramica del prodotto

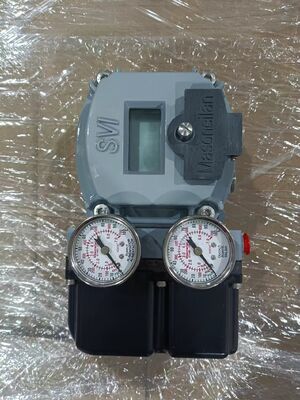

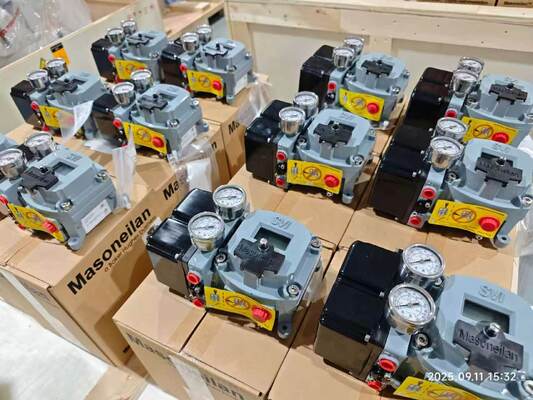

Il Masoneilan SVI II è un posizionatore digitale per valvole con microprocessore a 32 bit e interfaccia locale che controlla un attuatore pneumatico utilizzando un segnale di controllo a due fili 4-20mA. Offre comunicazione bidirezionale utilizzando il protocollo HART, supportando HART 5 o 7 su 4-20mA. Il design universale consente un facile retrofit al posto dei posizionatori analogici esistenti su attuatori pneumatici Masoneilan o non Masoneilan, sia a semplice che a doppio effetto.

La tecnologia di rilevamento della posizione senza contatto legge attraverso l'alloggiamento emdash; nessuna parte mobile meccanica entra nella cavità principale dell'alloggiamento, prolungando la durata di servizio. L'LCD e i pulsanti sono utilizzabili in tutti gli ambienti pericolosi certificati, e la messa in servizio è rapida e precisa con metodi di arresto automatico e auto-tune. Un design si adatta sia ad applicazioni rotanti che lineari, remote o locali.

Specifiche Tecniche

Settore di Applicazione

Il Masoneilan SVI II è utilizzato nella generazione di energia, raffinazione, petrolchimica, midstream oil and gas e upstream oil and gas. Le applicazioni chiave includono generatori di turbine a vapore, condensatori, torri di raffreddamento, edifici reattori, edifici turbine, generatori di vapore a recupero di calore, bilancio dell'impianto, distillazione, reforming idrotrattamento, cracking, miscelazione secondaria, quenching e frazionamento, compressione gas di carica, separazione, operazioni di integrità delle pipeline, disidratazione, refrigerazione, liquefazione, carico e spedizione, rigassificazione e compressione.

Problemi Comuni

• Autotune non si completa: L'attrito misurato è superiore al 30% della forza della molla o la valvola salta visibilmente attorno al setpoint. Eseguire Autotune con impostazioni di aggressività 2 o 4, o procedere alla taratura manuale assicurandosi che il Guadagno Integrale (I) sia impostato a un minimo di 100. Autotune potrebbe fallire se la valvola è troppo lenta emdash; in questo caso, tarare manualmente.

• Oscillazione di posizione — Veloce: Guadagno del posizionatore (P) impostato alto. La posizione supera del più del 20% del gradino e oscilla più di due volte. Diminuire il Guadagno (P) e (Padj) per incrementi del 50% fino a quando l'oscillazione cessa. Se un booster esterno è tarato in modo aggressivo, regolare il bypass del booster a 1 1/4 di giro dalla posizione chiusa della regolazione del bypass.

• Oscillazione di posizione — Lenta: Guadagno di posizione (P) impostato basso. Aumentare il guadagno (P) e (Padj) per incrementi del 5% fino a quando l'oscillazione è diminuita. Ridurre il Guadagno Integrale (I) del 25% fino a quando la posizione è una linea piatta. Se l'oscillazione è un'onda quadra, aumentare l'integrale del 25% fino a quando non è una linea piatta.

• Attrito valvola maggiore del 25% dell'intervallo della molla: Verificare utilizzando il trend ValVue che l'oscillazione assomigli a uno schema a onda quadra. Aumentare il Guadagno Integrale (I) del 25% fino a quando l'oscillazione si estende in una linea piatta. Impostare il parametro DeadZone al 0,25%.

• Feedback allentato: Per installazione rotativa, il gruppo magnetico ruota a mano. Per staffa alternata, il tenditore, il terminale a snodo e il braccio di presa non sono fissati. Serrare le viti di fissaggio e i controdadi secondo necessità.

• Errore SelfCheck (guasto hardware): Rimuovere l'alimentazione al dispositivo per due minuti e riavviare. Cancellare l'allarme utilizzando ValVue o HART Host. Se il guasto persiste, sostituire il dispositivo completo o il modulo elettronico.

• Errore Software (guasto hardware): Rimuovere l'alimentazione al dispositivo per due minuti e riavviare. Cancellare l'allarme utilizzando ValVue o HART Host. Se il guasto persiste, sostituire il dispositivo completo o il modulo elettronico.

• Errore Stops Fail dopo la calibrazione: Questo guasto si verifica tipicamente quando la funzione obbligatoria Find STOPS non viene eseguita durante la calibrazione standard. Questa funzione individua e memorizza i limiti di corsa meccanica dell'assieme valvola. Ripetere la calibrazione e assicurarsi che Find STOPS venga eseguito.

• Il posizionatore non si accende con 4-20 mA: Verificare la presenza di tensione insufficiente. Verificare i requisiti di tensione di conformità: >11 VDC a 4 mA, >9 VDC a 20 mA.

Modelli di Sostituzione

Il Masoneilan SVI3 AP è il posizionatore digitale per valvole di prossima generazione della stessa linea di prodotti. È dotato di staffe di montaggio in acciaio inossidabile per qualsiasi combinazione valvola/attuatore ed è completamente retrocompatibile con le staffe SVI II AP e SVI1000. Per alternative tra fornitori, verificare il montaggio dell'attuatore, l'intervallo di corsa e il protocollo di comunicazione prima di ordinare.
