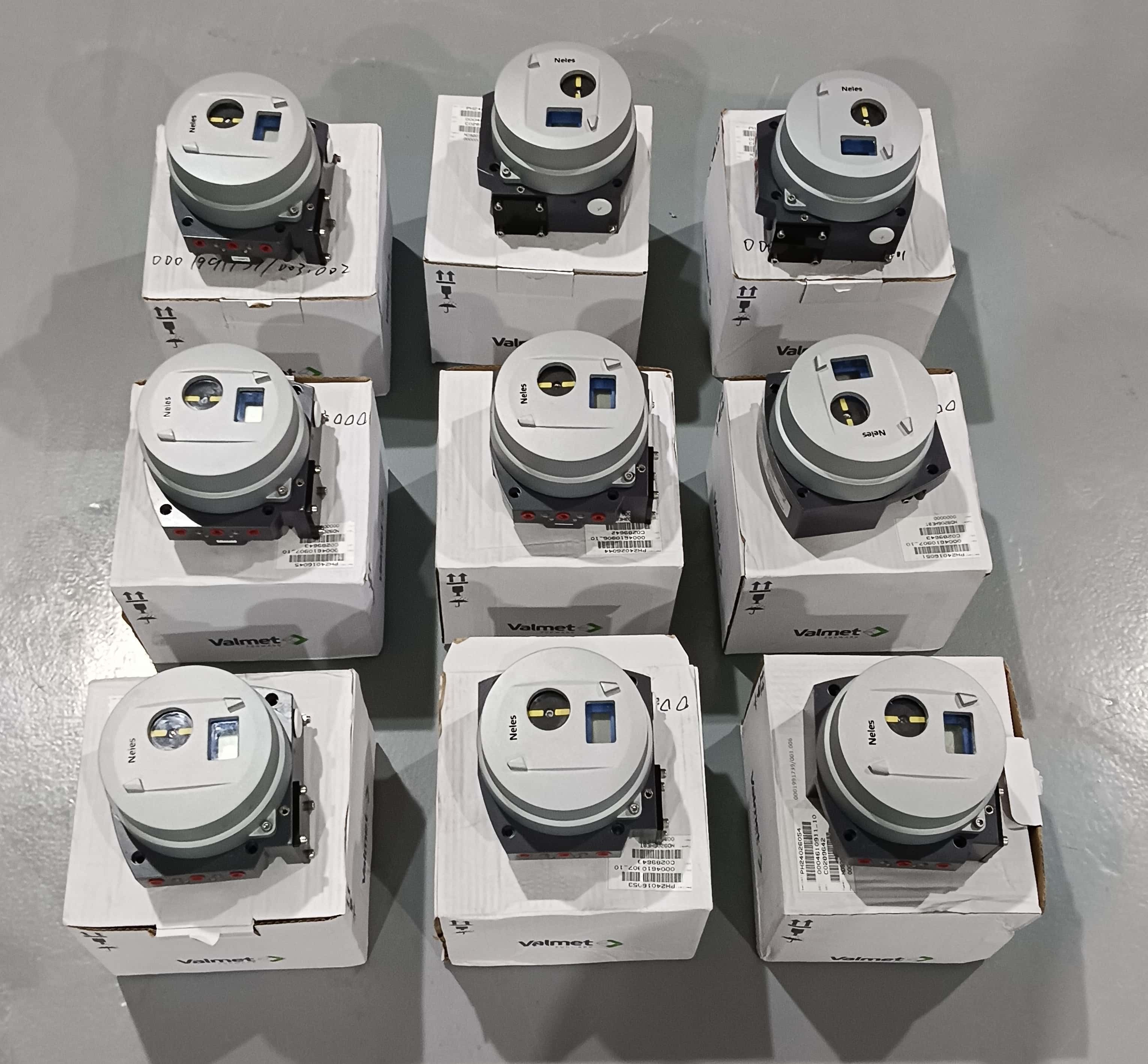

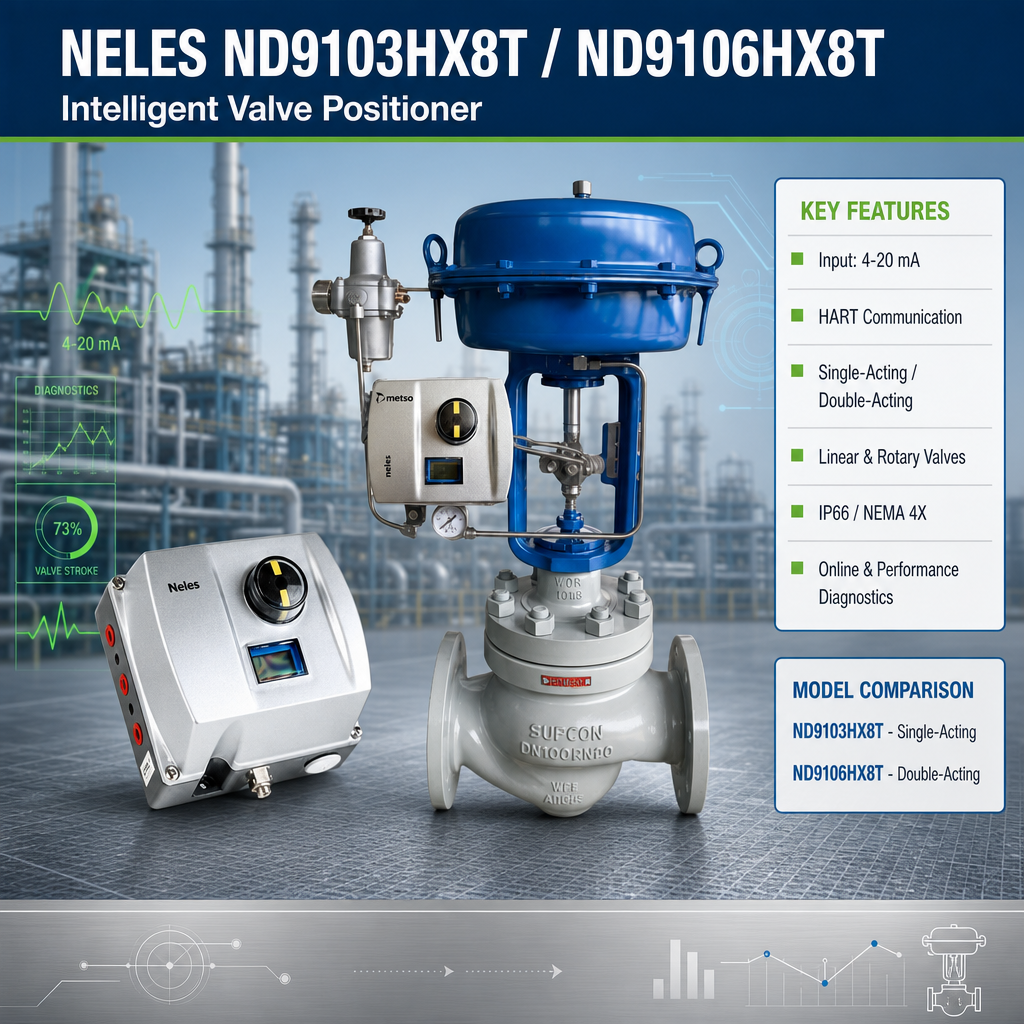

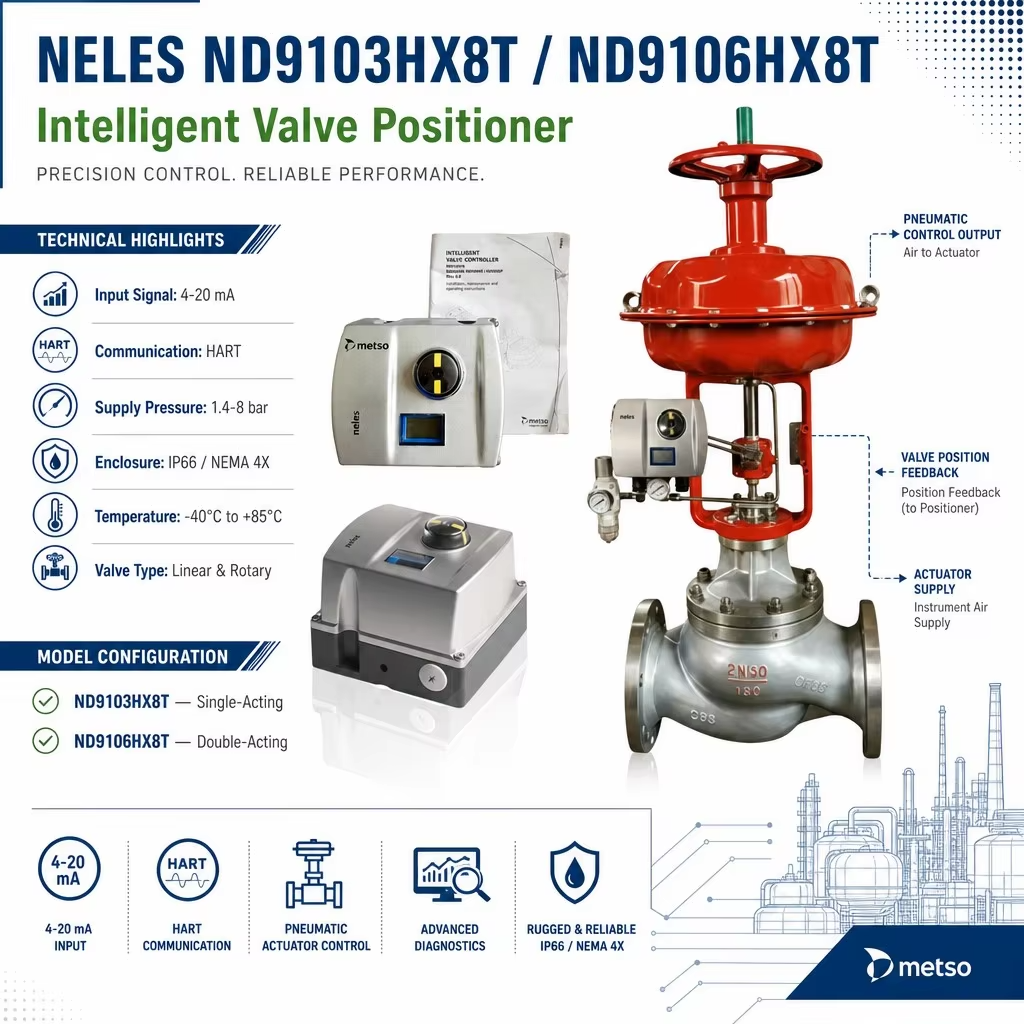

Posizionatore di valvole intelligente Neles ND9103HX8T / ND9106HX8T

Panoramica del prodotto

I Neles ND9103HX8T e ND9106HX8T sono posizionatori di valvole digitali intelligenti della serie ND9000. Vengono utilizzati per controllare attuatori di valvole pneumatiche convertendo un segnale di controllo 4–20 mA in uscita pneumatica e monitorando continuamente la posizione della valvola.

I due modelli sono progettati per diverse configurazioni di attuatori. L'ND9103HX8T è per attuatori a semplice effetto, mentre l'ND9106HX8T è per attuatori a doppio effetto.

La piattaforma ND9000 supporta valvole lineari e rotative e fornisce configurazione locale o remota, diagnostica della valvola e comunicazione digitale. Il posizionatore può anche essere montato su diversi tipi di attuatori con opportuni arrangiamenti di montaggio.

Per i progetti di sostituzione, il tipo di attuatore, il protocollo di comunicazione, l'arrangiamento di montaggio e il modello di posizionatore esistente devono essere verificati prima dell'ordine.

Specifiche tecniche

Le specifiche finali dipendono dal codice modello completo e dalla configurazione selezionata. Il range di pressione dell'aria, le certificazioni, le opzioni di feedback e i dettagli di montaggio devono essere confermati sulla targhetta o sul codice d'ordine prima dell'acquisto.

Settore di applicazione

Gli ND9103HX8T e ND9106HX8T sono utilizzati nei sistemi di controllo di processo in cui le valvole pneumatiche richiedono controllo elettronico della posizione e funzioni diagnostiche.

Le aree di applicazione tipiche includono:

• Petrolio e gas— valvole di processo, condotte e impianti di produzione

• Petrolchimico— controllo di flusso e di processo

• Lavorazione chimica— sistemi di valvole di controllo automatizzate

• Generazione di energia— controllo valvole pneumatiche nei sistemi di impianto

• Carta e cellulosa— applicazioni di controllo di processo

• Acqua e acque reflue— valvole di processo automatizzate

• Marino e offshore— applicazioni che richiedono configurazioni approvate idonee

• Automazione di processo generale— valvole di controllo lineari e rotative

La piattaforma ND9000 è progettata per interfacciarsi con i principali sistemi DCS e può essere montata su attuatori Neles o di terze parti con i relativi kit di montaggio.

Problemi comuni

Il posizionatore non risponde al segnale 4–20 mA

Verificare prima il cablaggio del loop, il segnale di ingresso e le condizioni di alimentazione. Dovrebbe essere verificata anche la configurazione del posizionatore per garantire che il segnale di ingresso sia riconosciuto correttamente.

La valvola non raggiunge la posizione richiesta

Verificare il tipo di attuatore, la corsa della valvola, l'allineamento del montaggio e le impostazioni di calibrazione. Per le installazioni di sostituzione, il posizionatore deve essere configurato in base alla valvola e all'attuatore effettivi.

La calibrazione fallisce

Verificare l'accoppiamento meccanico tra il posizionatore e l'attuatore. Un montaggio errato o impostazioni di corsa inadeguate possono influire sul processo di calibrazione.

L'uscita aria non è corretta

Verificare l'alimentazione aria dello strumento, i collegamenti pneumatici e la configurazione dell'attuatore. Gli ND9103HX8T e ND9106HX8T sono destinati a diverse disposizioni di attuatori, quindi il modello deve corrispondere al tipo di attuatore.

La comunicazione HART non è disponibile

Verificare il cablaggio del loop e la connessione di comunicazione HART. Anche il sistema di controllo o il comunicatore portatile devono essere compatibili con la configurazione del posizionatore selezionata.

Le informazioni diagnostiche non sono disponibili

Le diagnostiche disponibili dipendono dalla configurazione del posizionatore e dall'impostazione della comunicazione. Verificare l'interfaccia di comunicazione e la configurazione prima di sostituire l'unità.

Modelli di sostituzione

Gli ND9103HX8T e ND9106HX8T non devono essere considerati intercambiabili solo perché appartengono alla stessa serie ND9000.

La differenza principale è la configurazione dell'attuatore:

Per un ordine di sostituzione, è quindi necessario verificare prima il modello di posizionatore esistente.

Altri modelli ND9000, come ND9102, ND9203 e ND9206, hanno configurazioni o funzioni diverse e dovrebbero essere considerati solo dopo aver verificato il codice modello completo.

Per applicazioni di sostituzione, si prega di fornire:

• Modello posizionatore esistente

• Tipo di attuatore

• Tipo di valvola

• Corsa o rotazione valvola

• Segnale di ingresso

• Protocollo di comunicazione

• Alimentazione aria

• Arrangiamento di montaggio

• Certificazioni richieste

• Temperatura operativa

Perché acquistare da noi

Fornitura prodotti basata sul modello

Forniamo posizionatori di valvole industriali secondo il modello e la configurazione effettivi richiesti dal progetto.

Verifica sostituzione

Se si sta sostituendo un posizionatore ND9000 esistente, è possibile inviarci la targhetta o il codice modello. Possiamo verificare le principali differenze di configurazione prima del preventivo.

Fornitura valvole e strumenti

La nostra gamma di prodotti comprende posizionatori di valvole, valvole di controllo, attuatori elettrici e pneumatici, strumenti di processo e relativi accessori per valvole.

Supporto progetti

Per progetti industriali, possiamo assistere nella selezione dei prodotti, preventivi, reperimento pezzi di ricambio e consegna internazionale.

Acquisti multimarca

Se il vostro progetto utilizza diversi marchi di valvole e strumentazione, i prodotti correlati possono essere reperiti insieme secondo i requisiti del progetto.

Disponibilità e tempi di consegna

La disponibilità in magazzino per ND9103HX8T e ND9106HX8T dipende dalla configurazione esatta, dalla quantità e dal programma di fornitura corrente.

Le configurazioni standard possono avere una disponibilità diversa rispetto alle configurazioni speciali con certificazioni specifiche, arrangiamenti di montaggio o altre opzioni.

Per una stima accurata della consegna, si prega di fornire il modello esatto, la quantità e il paese di destinazione. La disponibilità attuale e i tempi di consegna devono essere confermati prima dell'ordine.

Modulo RFQ

Prodotto: Posizionatore di valvole Neles ND9103HX8T / ND9106HX8T

Modello:
ND9103HX8T o ND9106HX8T

Quantità:
Quantità richiesta

Posizionatore esistente:
Modello / informazioni targhetta

Tipo di attuatore:
A semplice effetto / A doppio effetto

Tipo di valvola:
Lineare / Rotativa

Segnale di ingresso:
4–20 mA o altro requisito

Comunicazione:
HART o protocollo di comunicazione richiesto

Alimentazione aria:
Alimentazione aria richiesta o esistente

Montaggio:
Attuatore esistente o informazioni sul kit di montaggio

Applicazione:
Petrolio e gas, chimica, energia, trattamento acque o altro settore

Destinazione:
Paese / città

Data di consegna richiesta:
Requisito di consegna del progetto

Per progetti di sostituzione, si consiglia di inviare la foto della targhetta del posizionatore esistente. Ci aiuta a verificare il codice modello esatto e la configurazione prima del preventivo.
