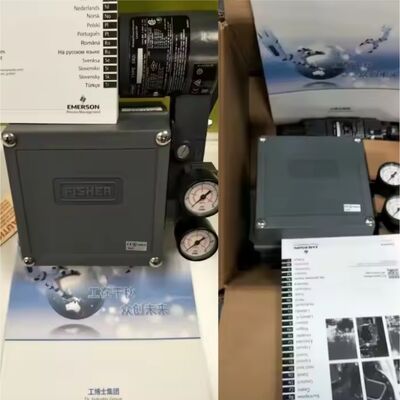

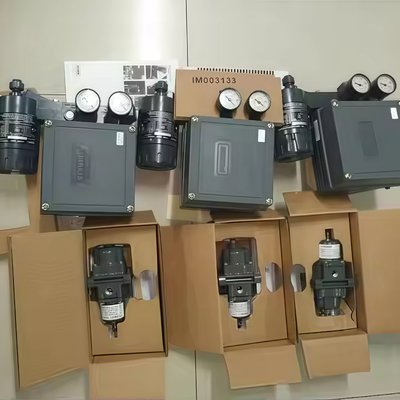

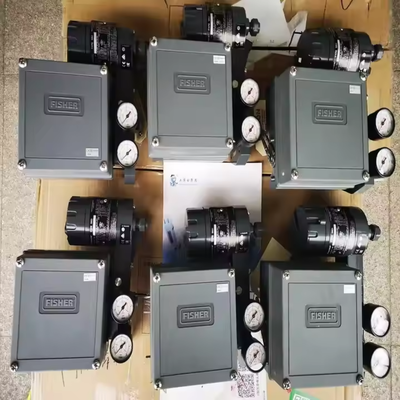

3582i Posizionatore elettro-pneumatico 4-20mA per attuatori pneumatici a singola azione lineari in acciaio inossidabile

Visualizzazione del prodotto

Il 3582i è un posizionatore di valvola elettro-pneumatico costruito per gruppi di valvole di controllo a stelo scorrevole azionati da diaframma.È costituito da un convertitore elettro-pneumatico 582i installato su un posizionatore pneumatico di valvole 3582Il convertitore riceve un segnale di ingresso di corrente continua e produce un'uscita pneumatica proporzionale attraverso una disposizione ugello/flapper. Questa uscita alimenta quindi il posizionatore pneumatico,eliminando la necessità di un trasduttore montato separatamente.

Lo strumento fornisce una posizione accurata del fusto della valvola proporzionale al segnale di ingresso di corrente continua.È un progetto collaudato, noto per la sua rapida risposta e la sua capacità di resistere alle vibrazioni presenti nella maggior parte degli ambienti vegetali.Un basso consumo di aria allo stato stazionario contribuisce a un funzionamento efficiente.

L'unità può essere regolata tra azione diretta e inversa attraverso semplici regolazioni.Le variazioni della pressione di alimentazione e del carico della valvola hanno un effetto minimo sul funzionamento del posizionatoreLa cassa, i componenti e i materiali delle guarnizioni sono selezionati per resistere a ambienti difficili, e il posizionatore pulsa l'aria per purificare le parti interne per una protezione aggiuntiva.

Specifiche tecniche

Industria delle applicazioni

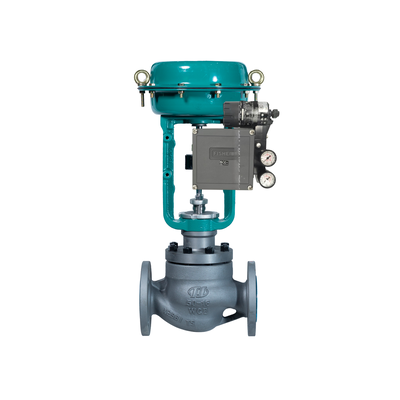

Il 3582i è utilizzato con valvole di controllo a stelo scorrevole azionate dal diaframma nelle industrie di processo.L'intervallo regolabile a zero e span consente l'uso di tutti i segnali di ingresso standardDato che le unità appartenenti a una famiglia di posizionatori coprono una varietà di applicazioni di controllo, i requisiti di inventario di ricambi di base sono semplificati.

Problemi comuni

• Il posizionatore non risponde al segnale di ingresso: controllare la pressione di alimentazione e le connessioni pneumatiche; verificare che l'insieme ugello/flapper non sia intasato e che il relè funzioni.

• La posizione del fusto della valvola non corrisponde al segnale di ingressoVerificare che la posizione della camma corrisponda al movimento e all'azione dell'attuatore.

• Funzionamento o oscillazione irregolari: Controllare le perdite d'aria nei tubi e nei raccordi. Controllare l'eccessivo attrito nel contenitore della valvola o nell'attuatore.

• Le fluttuazioni della pressione di alimentazione influenzano la posizioneIl 3582i è progettato per ridurre al minimo l'effetto delle variazioni di pressione di alimentazione, ma fluttuazioni estreme possono comunque causare problemi.

• Modelli di sostituzione

Il 3582i e' un antico posizionatore pneumatico per nuove installazioni che richiedono comunicazione digitale e diagnostica.i regolatori di valvole digitali DVC6200 o DVC2000 sono gli equivalenti moderni della stessa linea di prodottiIl convertitore 582i può essere installato sul campo su un posizionatore pneumatico 3582 esistente per aggiornarlo a una configurazione 3582i,sebbene ciò possa richiedere di modificare il montaggio del posizionatore e la gamma di segnali di ingressoPer le alternative di fornitori diversi, verificare il montaggio dell'attuatore, l'autonomia e la compatibilità del segnale di ingresso prima di ordinare.
