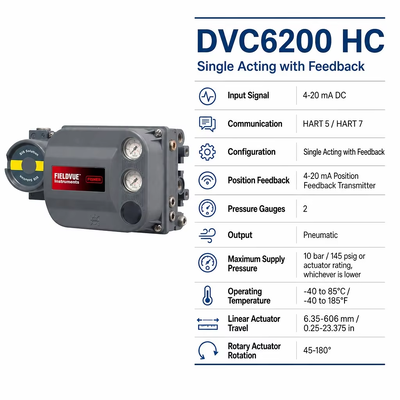

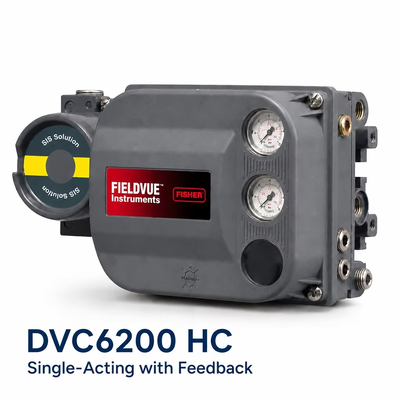

DVC6200 HC Controller Digitale per Valvole è un controller digitale per valvole progettato per il posizionamento di valvole di controllo pneumatiche in applicazioni di processo industriale. Converte un segnale di controllo DC da 4–20 mA in un segnale di uscita pneumatico e supporta la comunicazione HART 5 o HART 7 per informazioni di configurazione, stato operativo e diagnostica.
Il livello di strumento HC (HART Communicating) fornisce comunicazione digitale e funzioni di monitoraggio dello stato della valvola, rendendolo adatto per applicazioni che richiedono un posizionamento affidabile della valvola e una comoda configurazione sul campo.
Caratteristiche Principali
- Segnale di ingresso DC da 4–20 mA, con possibilità di split-ranging
- Comunicazione HART 5 / HART 7
- Livello di strumento HART Communicating (HC)
- Feedback di posizione senza collegamento, senza contatto
- Uscita pneumatica per il controllo dell'attuatore
- Supporta configurazioni a singola azione diretta, a singola azione inversa e a doppia azioneAdatto per
- valvole di controllo rotative a quarto di giroAdatto per
- valvole di controllo rotative a quarto di giroMonitoraggio digitale dello stato della valvola e avvisi diagnostici
- Design pneumatico a due stadi per una risposta rapida a grandi variazioni del setpoint e una risposta precisa a piccole variazioni
- Il cutoff a rampa aiuta a fornire una transizione fluida dall'operazione di strozzamento allo spegnimento
- La costruzione modulare consente la manutenzione dei componenti selezionati senza rimuovere il cablaggio sul campo e i tubi pneumatici
- Compatibile con gli standard di montaggio
- IEC, VDI/VDE e NAMUR applicabiliSpecifiche Tecniche
Specifica
| DVC6200 HC |
Tipo di Prodotto |
| Controller Digitale per Valvole / Posizionatore Digitale per Valvole |
Livello di Strumento |
| HART Communicating (HC) |
Segnale di Ingresso |
| DC da 4–20 mA |
Comunicazione |
| HART 5 / HART 7 |
Uscita |
| Pneumatica |
Azione |
| Singola Azione Diretta / Singola Azione Inversa / Doppia Azione |
Corrente Minima di Controllo |
| 4,0 mA |
Tensione Massima |
| 30 V DC |
Pressione di Alimentazione Massima |
| 10,0 bar / 145 psig o rating dell'attuatore, a seconda di quale sia inferiore |
Span di Uscita Minimo |
| 0,4 bar / 6 psig |
Span di Uscita Massimo |
| 9,5 bar / 140 psig |
Mezzo di Alimentazione |
| Aria pulita, secca, non corrosiva o gas naturale |
Temperatura Operativa |
| -40 a 85°C / -40 a 185°F |
Opzione Temperatura Estrema |
| -52 a 85°C / -62 a 185°F |
Corsa Attuatore Lineare |
| 6,35–606 mm / 0,25–23,375 pollici |
Rotazione Attuatore Rotativo |
| 45°–180° |
Connessioni Pneumatiche |
| 1/4 NPT femmina |
Connessione Elettrica |
| 1/2 NPT femmina o M20 |
Tubi Raccomandati |
| 3/8 pollici |
Involucro |
| IP66 per configurazioni applicabili |
Alloggiamento |
| Alluminio standard / Acciaio inossidabile opzionale |
Applicazioni |

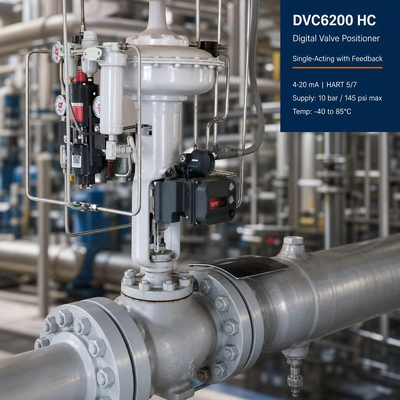

Il DVC6200 HC è adatto per il
controllo di processo industriale, inclusi petrolio e gas, petrolchimico, lavorazione chimica, generazione di energia, trattamento acque e reflue, raffinazione e automazione di processo generale.Le applicazioni tipiche includono il posizionamento di valvole di controllo pneumatiche per
il controllo di flusso, pressione, temperatura e livello, nonché l'automazione di valvole lineari e rotative.Supporto Configurazione e Compatibilità
Il controller può essere configurato per diverse applicazioni di attuatori e valvole. Le opzioni disponibili possono includere
manometri, regolatore filtro integrale, relè a bassa perdita, costruzione per temperature estreme, montaggio remoto, alloggiamento in acciaio inossidabile, trasmettitore di posizione da 4–20 mA e finecorsa, a seconda della configurazione selezionata.Si prega di fornire il modello della valvola, il modello dell'attuatore, la quantità richiesta, le informazioni sulla targhetta o una foto del prodotto quando si richiede un preventivo. Possiamo aiutare a verificare la configurazione DVC6200 HC adatta e fornire prezzi e disponibilità.
Informazioni Richieste per Preventivo
Modello Prodotto:
DVC6200 HCQuantità:
Unità richiesteValvola:
Tipo / Modello / DimensioneAttuatore:
Tipo / Modello / Pressione di AlimentazioneComunicazione:
HART 5 / HART 7Opzioni:
Manometri / Regolatore Filtro / Trasmettitore di Posizione / Finecorsa / Montaggio Remoto, se richiestoApplicazione e Condizioni Operative:
Mezzo / Temperatura / Pressione di AlimentazioneDestinazione:
Paese / PortoNon sei sicuro della configurazione? Inviaci una foto della targhetta del prodotto o una foto della valvola/attuatore. Il nostro team tecnico può aiutarti a verificare la configurazione adatta prima del preventivo.
Richiedi un Preventivo per DVC6200 HC
