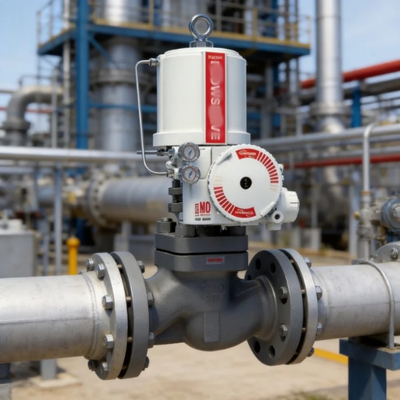

Controller per valvole a sfera con controllo pneumatico DVC6200 DVC2000 e elettrovalvola ASCO e posizionatore della valvola FLOWSERVE 3200MD 520MD 3800MD

Panoramica del prodotto

Flowserve Logix 3200MD è un posizionatore per valvole digitale con ingresso da 4-20 mA a due fili che utilizza la tecnologia piezoelettrica avanzata per un posizionamento preciso e reattivo della valvola. Supporta attuatori sia a singolo che a doppio effetto in configurazioni lineari o rotanti, alimentati interamente dal segnale di controllo. Le opzioni di interfaccia locale semplificano la configurazione, mentre il protocollo HART consente la comunicazione e la diagnostica remote.

Caratteristiche

• Controllo della valvola piezoelettrica all'avanguardia per una risposta rapida e un'elevata affidabilità.
• LED di stato locali per un rapido feedback visivo.
• DIP switch locali e pulsanti di calibrazione per regolazioni in loco.
• Sintonizzazione automatica con selezione dinamica del guadagno per prestazioni ottimizzate.
• Utilizza il protocollo HART 5 per la configurazione e il monitoraggio.
• Calibrazione semplice tramite interfaccia locale o dispositivo portatile HART.
• Supporta sorgenti di comando analogiche o digitali (0% chiuso, 100% aperto).

Specifiche tecniche

Alimentazione: due fili, 4-20 mA; Da 10,0 a 30,0 VCC. Tensione di conformità: 10,0 V CC a 20 mA. Resistenza effettiva: 495 Ω a 20 mA (aggiungere 20 Ω con HART attivo). Corrente operativa minima: 3,6 mA (senza scheda AO); 3,85 mA (con scheda AO). Voltaggio massimo: 30,0 VCC. Comunicazioni: protocollo HART. Banda morta: <0,1% fondo scala. Ripetibilità: <0,05% fondo scala. Linearità: <0,5% (rotativo), <0,8% (stelo scorrevole) fondo scala. Consumo d'aria: <0,3 SCFM (0,5 Nm³/ora) a 60 psi (4 barg). Capacità dell'aria: 12 SCFM a 60 psi (4 barg) (0,27 Cv). Temperatura operativa: standard da -20° a 80°C (da -4° a 176°F); Opzione bassa Da -40° a 176°F (da -40° a 80°C). Materiale dell'alloggiamento: fusione di alluminio verniciato a polvere o acciaio inossidabile. Peso: alluminio 8,3 libbre (3,9 kg); Acciaio inossidabile da 20,5 libbre (9,3 kg). Classificazione per aree pericolose: a prova di esplosione Classe I Div 1 Gruppi BD, Ex d IIB+H2; A sicurezza intrinseca Classe I Div 1 Gruppi AG, Ex ia IIC; Non innescante Classe I Div 2 AD.

Applicazioni

Comunemente utilizzato per il controllo preciso delle valvole di controllo nei settori del petrolio e del gas, della lavorazione chimica, della produzione di energia e della raffinazione: ideale laddove sono necessari posizionamento affidabile, basso utilizzo di aria e conformità per aree pericolose.

Domande frequenti

D: Come viene alimentato? R: Completamente alimentato tramite loop dal segnale 4-20 mA, non è necessaria alcuna alimentazione esterna.

D: Cosa rende semplice la calibrazione? R: I DIP switch locali, i pulsanti e la sintonizzazione automatica semplificano la configurazione in loco.

D: Gestisce valvole rotative e lineari? R: Sì, funziona con attuatori sia a singolo che a doppio effetto con montaggio rotativo o lineare.

D: È adatto per aree pericolose? R: Sì, con approvazioni antideflagranti, a sicurezza intrinseca e a prova di accensione.

D: Qual è il consumo d'aria? R: Basso a meno di 0,3 SCFM a 60 psi per un funzionamento efficiente.

Contattaci

E-mail: tracychen@gbsxj.com; tracy@gongboshi.com

WhatsApp: +8617799852698

WeChat/Telefono: 13032169170

Prodotti correlati

Prendi in considerazione Logix 3200MD+ per diagnostica e allarmi avanzati o Logix 3800 per progetti modulari più recenti con sensori di pressione.
