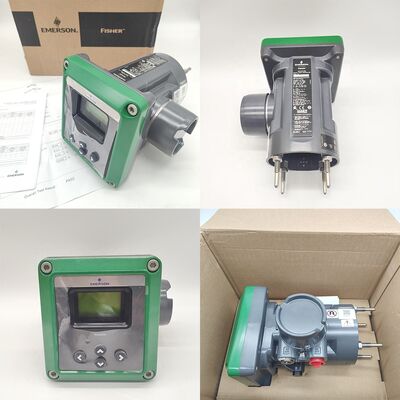

Nace Standard Fisher DLC3010 DLC3100 DLC3020F Displacer Trasmettitore di livello di liquido per misurazione della densità con tubo di coppia

Il controllore di livello digitale FIELDVUE DLC3020f è uno strumento di comunicazione fieldbus utilizzato per misurare il livello di liquido o il livello di interfaccia tra due liquidi utilizzando la tecnologia del sensore a dislocatore. Oltre alla normale funzione di segnalazione del livello di processo PV, il DLC3020f, utilizzando il protocollo FOUNDATION fieldbus, offre un facile accesso alle informazioni critiche per il funzionamento del processo e si integra facilmente in un sistema di controllo nuovo o esistente. AMS Suite: Intelligent Device Manager o il 475 Field Communicator possono essere utilizzati per configurare, calibrare o testare il controllore di livello digitale. Il DLC3020f è anche progettato per sostituire direttamente trasmettitori/controllori pneumatici, analogici o HART. Può essere montato su una vasta gamma di sensori di livello 249 senza gabbia e con gabbia, nonché su altri sensori di livello di tipo dislocatore tramite adattatori di montaggio.

• Facilità d'uso: Il DLC3020f, un trasmettitore di livello o interfaccia fieldbus, presenta la più recente tecnologia di interfaccia utente. Oltre a segnalare il PV, il DLC3020f può fungere da controllore PID o interruttore di livello.
• Configurazione e calibrazione guidate: Ti guida attraverso la configurazione dello strumento, la selezione del fluido di processo e la calibrazione in un formato facile da usare.
• Compensazione dinamica della temperatura: L'integrazione della temperatura del fluido di processo, quando necessario, consente la compensazione della densità per mantenere l'accuratezza del PV.
• Configurazione semplice del fluido di processo: La capacità di selezionare/definire facilmente i fluidi di processo consente modifiche del fluido senza richiedere una ricalibrazione.
• Log di calibrazione/configurazione salvati nello strumento: I log, inclusi calibrazione, configurazione dello strumento e dati del fluido di processo, possono essere salvati per riferimento futuro o riutilizzo in applicazioni batch o continue. Lo strumento memorizza fino a 30 log.
• Prestazioni/Affidabilità: L'elettronica avanzata Emerson all'avanguardia offre prestazioni e affidabilità migliorate.


  La Serie Emerson FIELDVUE DLC3000 è una famiglia di controllori di livello digitali avanzati basati su microprocessore, progettati per la misurazione precisa del livello di liquido, del livello di interfaccia tra due liquidi o della densità del liquido . Progettata per sostituire i tradizionali trasmettitori pneumatici ed elettronici, la serie DLC3000 fornisce una soluzione affidabile e intelligente per una vasta gamma di applicazioni di processo .

  Principio di funzionamento
  La serie DLC3000 è tipicamente montata su un sensore dislocatore con o senza gabbia Fisher serie 249 . Rileva le variabili di processo attraverso un albero a tubo di torsione: le variazioni del livello del liquido, dell'interfaccia o della densità alterano la spinta di Archimede di un dislocatore sommerso, causando la rotazione del tubo di torsione . Il controllore utilizza un sensore a effetto Hall per convertire questo preciso movimento rotatorio in un segnale elettronico, che viene poi elaborato per fornire un'uscita standard 4-20 mA .

  Caratteristiche e vantaggi principali

  • Comunicazione HART: I controllori utilizzano il protocollo di comunicazione HART, consentendo un facile accesso alle informazioni critiche di processo, strumento e diagnostica tramite un Field Communicator (come il modello 375) o l'integrazione con sistemi come AMS Suite: Intelligent Device Manager e il sistema DeltaV .

  • Configurazione semplificata: Un "Setup Wizard" elettronico semplifica la configurazione e la calibrazione, rendendo l'avvio semplice e veloce. Gli utenti possono facilmente configurare allarmi di livello e temperatura, tabelle di gravità specifica e trim di calibrazione .

  • Prestazioni e sensibilità elevate: La conversione analogico-digitale accurata e ad alto guadagno consente allo strumento di rispondere a piccolissime variazioni di processo, rendendolo adatto per applicazioni impegnative di livello, interfaccia o densità .

  • Compensazione della temperatura di processo: Il DLC3000 può accettare un ingresso da un RTD al platino da 100 ohm a 2 o 3 fili. Ciò consente al controllore di compensare automaticamente le variazioni di gravità specifica causate dalle variazioni di temperatura del processo, garantendo l'accuratezza della misurazione .

  • Uscita versatile: Fornisce un'uscita analogica 4-20 mA DC (con azione diretta o inversa) e supporta livelli di saturazione allarmi alti/bassi secondo le raccomandazioni NAMUR NE 43 . Il controllore dispone inoltre di un display LCD in grado di visualizzare l'uscita analogica, le variabili di processo (livello, interfaccia, densità), la temperatura di processo e l'angolo di rotazione del tubo di torsione .

  Configurazioni disponibili

  • Tipo DLC3010: Un controllore di livello digitale progettato per essere montato su sensori Fisher serie 249 con e senza gabbia per funzionalità di trasmettitore
