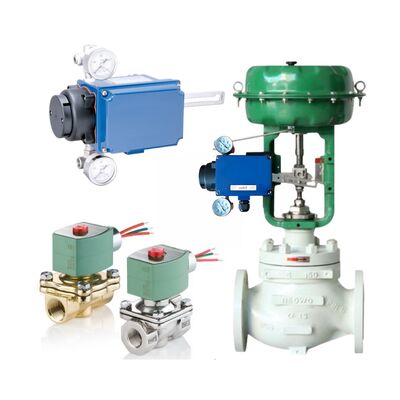

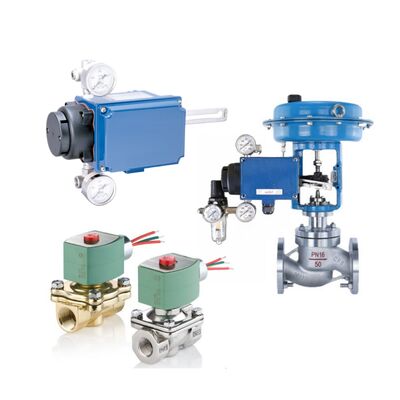

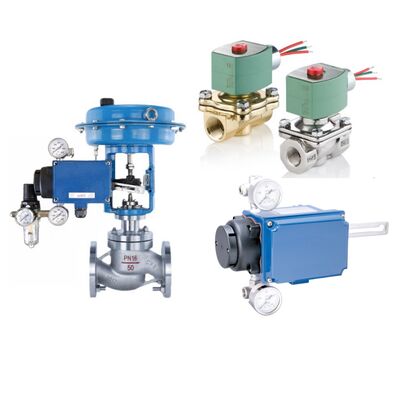

Valvole a bobina solenoide ASCO e valvole di serie Azbil 100 Modello AVP100 102 Posizionatore di valvola intelligente

Il Smart Valve Positioner 100 Series di Azbil (AVP100/102) è un dispositivo basato su un microcontrollore che converte segnali di ingresso DC da 4 a 20 mA in uscita pneumatica per controllare la posizione della valvola.L'AVP100 è solo analogo., mentre l'AVP102 integra il protocollo HART6 per la comunicazione bidirezionale.Disegnati per attuatori a azione singola o a azione doppiaIl posizionatore include un sensore VTD per il feedback, un EPM per la conversione elettro-pneumatica e un relè pilota per l'amplificazione dell'aria,garantire un controllo preciso con la diagnostica per l'affidabilità in ambienti industriali.

• Impostazione automatica e taratura: programma azionato da un interruttore rileva il tipo di attuatore e regola la velocità a zero/span; zero/span manuale tramite cacciavite
• Integrazione HART (AVP102): Supporta il comunicatore HART o il software CFS100 per la configurazione, i segnali fittizi e la diagnostica come l'allarme di deviazione e l'allarme di temperatura.
• Configurazione di controllo: impostazioni PARAM per le dimensioni dell'attuatore, isteresia (LIGHT/MEDIUM/HEAVY), parametri PID per una risposta ottimizzata.
• Sicurezza e sicurezza: posizione di sicurezza in caso di guasto critico, assorbente di sovratensioni, protezione da fulmini (12 kV/1000 A), messa a terra protettiva < 100 Ω.
• Caratteristiche di manutenzione: interruttore A/M per il bypass manuale dell'aria (singolazione), regolazione dell'equilibrio EPM, autodiagnosi per errori RAM/ROM/NVM.
• Diagramma di blocchi: conversione dell'input, calcolo del PID, driver EPM, relè pilota, feedback VTD; alimentazione dell'aria da 140 a 700 kPa per un funzionamento equilibrato.
• Relai inverso per doppia azione: integrato per l'uscita di pressione opposta, con bilanciamento OUT1 attraverso SVP e OUT2.

Ottimizzato per il posizionamento di precisione delle valvole nelle industrie di processo che richiedono prestazioni robuste, come le raffinerie petrolchimiche e le centrali elettriche.Fisher.Adatti per luoghi pericolosi con omologazioni a prova di fiamma, a supporto di circuiti di controllo in sistemi con elevate interferenze o vibrazioni magnetiche.

• Cosa fare in caso di errore VTD FAULT?Controllare la leva di feedback all'interno di un angolo di ± 20°, il connettore VTD, la linea di ingresso; contattare Azbil se persiste.
• Errore EPM OUT HI/LO?Verificare l'alimentazione dell'aria, ingresso > 4 mA, A/M in modalità automatica, pulire ugello/orificio, regolare il bilanciamento EPM, testare con ingresso variabile.
• Errore OVER TEMP?Controlla la temperatura di SVP e spostati in una zona più fredda.
• Errore di LO IIN?Assicurarsi che il segnale di ingresso sia di almeno 3,85 mA.
• Errore ACT ERR?Aumentare l'alimentazione dell'aria, verificare 1-10 psig, firmatario utilizzando ValVue, eseguire il segnale di valore.

Telefono/WeChat/WhatsApp:

+8613916209596

Email:Svetama@gbsxj.com

• Relai di potenziamento: per un maggiore flusso d'aria nei grandi attuatori.
• CFS100 Software di comunicazione sul campo: per la configurazione e la diagnostica dettagliate.
• Modello 375 di comunicatore HART: per operazioni AVP102.
• Leva di estensione: per angoli di retrocesso superiori a 20°.
• Adaptatori di condotto: per le connessioni elettriche in aree pericolose.
