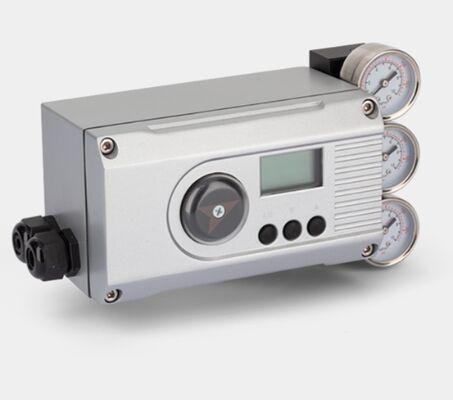

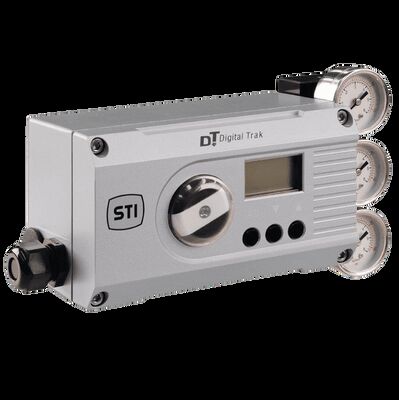

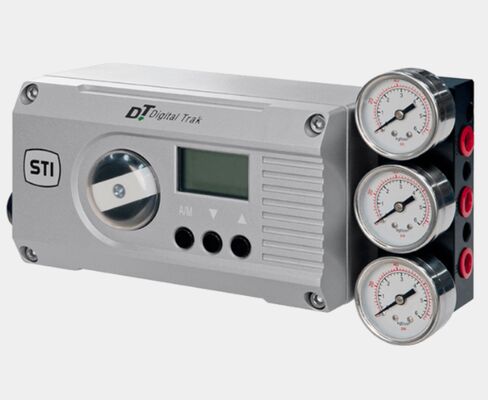

IMI STI DigitalTrak DT DT2 Posizionatore elettro-pneumatico per impianti elettrici per la produzione di metalli petrolchimici

L'IMI STI DigitalTrak DT DT2 Electro Pneumatic Positioner è uno strumento intelligente ad alte prestazioni alimentato a circuito, che funge da componente di controllo centrale dei gruppi di valvole pneumatiche.Basato su una tecnologia avanzata di microprocessori, accetta un segnale di controllo elettrico di 4÷20 mA dal sistema di automazione e cattura il segnale di posizione reale della valvola tramite sensori di posizione incorporati.Il software interno dello strumento confronta i due segnali in tempo reale per regolare con precisione l'ingresso di aria e lo scarico dell'attuatore, guida la valvola per raggiungere la posizione impostata in modo rapido e preciso. Sostituisce perfettamente i posizionatori di valvola convenzionali e supporta l'accesso diretto alla rete di comunicazione HART,che consentono uno scambio bidirezionale di informazioni tra il posizionatore e il sistema di controllo. Con un design compatto e resistente, il DT DT2 presenta un'elevata affidabilità e una forte adattabilità agli ambienti industriali, ed è ampiamente utilizzato in vari sistemi di controllo dell'automazione industriale.

• Controllo della posizione ad alta precisione: supera efficacemente l'attrito dell'attuatore e la forza squilibrata, con un'eccellente linearità e una bassa isteresi per un posizionamento accurato della valvola.
• Funzioni intelligenti autoadattive: dotato di sistema di calibrazione automatico e di diagnostica automatica, realizzando la ricerca automatica zero/span e l'ottimizzazione dei parametri di controllo.
• Compatibilità della comunicazione HART: Accede direttamente alla rete HART per realizzare il monitoraggio remoto, la configurazione dei parametri e la trasmissione dei dati.
• Moduli chiave integrati: Dispositivo di fallimento integrato per la protezione contro le perdite di segnale e trasmettitore di posizione integrato per il feedback in tempo reale della posizione della valvola (segnale di corrente continua da 4 a 20 mA).
• Funzionamento facile da usare: con display di taratura dedicato, supporta la regolazione locale/remote dei parametri e il funzionamento manuale diretto senza aprire il coperchio.
• Progettazione industriale robusta: struttura compatta con costruzione modulare, riduzione delle parti meccaniche, forte resistenza alle vibrazioni e modulo integrato di protezione da fulmini per ridurre i danni da sovratensioni.
• Bassi costi operativi: alimentato in loop da un sistema standard a due fili da 4 a 20 mA, con basso consumo di aria e prestazioni stabili per esigenze di manutenzione ridotte.
• Installazione flessibile: supporta l'accessoio di montaggio remoto ed è compatibile con attuatori a azione singola/doppia per diverse esigenze di installazione.

In quanto nucleo di controllo pneumatico professionale delle valvole, l'IMI STI DigitalTrak DT DT2 è ampiamente utilizzato nei sistemi di automazione industriale che richiedono un controllo preciso del flusso, della pressione, della temperatura e del livello,che coprono principalmente le seguenti industrie::

• Petrolio e gas naturale (raffinerie, raccolta e trasporto di petrolio e gas, trasformazione petrolchimica)
• Industria chimica (produzione di prodotti chimici di base, produzione di prodotti chimici fini, lavorazione di materiali chimici)
• Produzione di energia elettrica (centrali termiche, centrali idroelettriche, centrali a gas, controllo del sistema ausiliario)
• Metallurgia e estrazione mineraria (fusione dell'acciaio, lavorazione dei metalli non ferrosi, lavorazione dei minerali)
• Industria della pasta e della carta (controllo dei processi di produzione della carta, preparazione e trasformazione della pasta)
• Industria leggera (alimentazione e bevande, industria farmaceutica, tessile e stampa)
• Trattamento delle acque e protezione dell'ambiente (trattamento delle acque reflue, sistema di approvvigionamento idrico, trattamento dei gas di scarico)
• Controllo generale dei processi industriali (sistemi di controllo automatici basati su DCS/PLC, impianti di controllo remoto dei processi)

A1: prima verificare se la pressione dell'aria di alimentazione è superiore a 1,4 bar e regolare l'intervallo standard se insufficiente.controllare il circuito dell'aria per le perdite e riavviare il posizionatore se il processo di inizializzazione è stato terminato prematuramente.

A2: "Down" significa che il punto zero del sensore di posizione è troppo basso e "up" indica che il punto di span è troppo alto.Si prega di ricontrollare l'installazione secondo il manuale e regolare la posizione del supporto di installazione, quindi riavviare se necessario.

A3:Inserire: in modalità normale, premere i pulsanti A/M e △ contemporaneamente per 3 secondi (la linea superiore mostra i valori dei parametri, la linea inferiore mostra i nomi dei parametri).Uscita: In modalità diagnostica, premere il pulsante A/M da solo per 3 secondi per tornare alla modalità normale.

R4: Le principali ragioni comprendono la polarità inversa delle connessioni elettriche esterne, il guasto del modulo di feedback di posizione o la deriva zero/span.quindi tagliare lo zero/span del modulo; sostituire il modulo di feedback se il problema persiste.

A5: 1) Mantenere asciutto e pulito l'approvvigionamento d'aria e scaricare regolarmente l'acqua e le impurità dal regolatore d'aria; 2) Controllare la flessibilità della connessione di feedback e stringere tempestivamente;3) Tenere il manometro libero per monitorare in tempo reale lo stato della pressione dell'aria; 4) Riinizializza il posizionatore se dopo la manutenzione si verifica un errore di zero/span.

A6: prima verificare se il segnale di ingresso è normale (≥ 3,6 mA), poi controllare le viti del terminale di connessione elettrica e stringere quelle sciolte; se il display non funziona ancora,la scheda principale può essere difettosa e deve essere sostituita.

Per consultazione dei prodotti, supporto tecnico, preventivo e ordinazione, contattateci tramite i seguenti canali:

wechat/what's app/numero di telefono: +86 13472860702

1. Attuatori pneumatici IMI STI (singolo/doppia azione, da abbinare al posizionatore DT DT2)
2. Kit di accessori per valvole IMI STI (regolatori del filtro dell'aria, valvole solenoidi, interruttori di limite)
3. Portale di comunicazione IMI STI HART (per l'integrazione in rete e la gestione dei dati da remoto)
4. IMI STI Posizionatori di valvole a prova di esplosione (per applicazioni in aree pericolose nell'industria petrolifera e del gas/chimica)
5. Controllatori di valvole digitali IMI STI (controllo e posizionamento integrati per sistemi di processo ad alta precisione)
