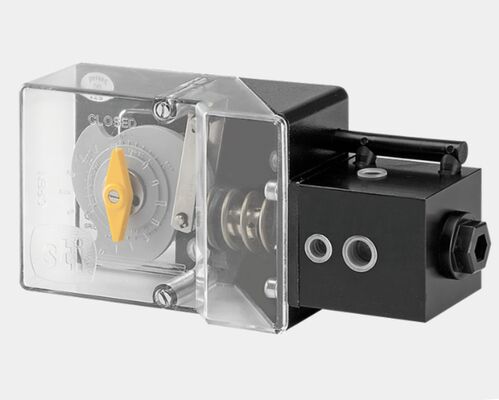

Posizionatore della valvola IMI STI serie PT SR/CCK doppio a semplice effetto per valvole a sfera con otturatore a farfalla

Il posizionatore di valvole IMI STI serie PT SR/CCK è una soluzione di posizionamento pneumatico ed elettropneumatico per impieghi gravosi progettata per il funzionamento proporzionale a quarto di giro di valvole industriali. Costruito sul principio delle forze bilanciate, amplifica i segnali pneumatici per eliminare la resistenza dell'attuatore e aumentare la velocità di risposta, determinando con precisione la posizione dell'attuatore tramite funzioni di segnale di controllo lineari o non lineari. Progettato per un'integrazione perfetta tra i regolatori del filtro dell'aria e gli attuatori dell'elemento di controllo finale, questo posizionatore supporta attuatori rotanti sia a singolo che a doppio effetto e attuatori lineari con una staffa specifica. La sua struttura robusta offre prestazioni affidabili in ambienti industriali difficili, rendendolo un componente di controllo fondamentale per i gruppi di valvole pneumatiche nei settori dell'automazione di processo.

• Design resistente per condizioni di lavoro estreme e pericolose
• Configurabile come singolo o doppio effetto per una compatibilità flessibile con l'attuatore
• Dotato di camme lineari con angolo fino a 270°, profili di camma personalizzati disponibili su richiesta
• Angoli operativi della camma e regolazioni della portata chiaramente indicati sull'unità
• Amplifica i segnali pneumatici per ridurre la resistenza dell'attuatore e migliorare la velocità di risposta
• Valvola a bobina di segnale a gamma divisa per diversi requisiti di segnale di controllo
• Indicatore di posizione visivo integrato per il monitoraggio operativo in tempo reale
• Opzione di costruzione completamente in acciaio inossidabile per una maggiore resistenza alla corrosione
• Elevata precisione di posizionamento con bassa isteresi ed eccellente linearità
• Adatto per installazione esterna, offshore, tempeste di sabbia e condizioni ambientali prive di rame
• Il segnale di controllo singolo consente il controllo della sequenza funzionale di più attuatori

• Segnale di ingresso: pneumatico 3-15 psi / elettropneumatico 4-20 mA; disponibile intervallo suddiviso 3-9 / 9-15 psi
• Pressione di alimentazione: 2-10 bar (standard), intervallo operativo ottimale 2,5-7 bar
• Temperatura operativa: da -20°C a +70°C; intervalli di temperatura personalizzati disponibili su richiesta
• Precisione di posizionamento: 1% dell'intera gamma (camma lineare)
• Sensibilità: 0,25% della portata del segnale
• Isteresi: 0,5% della corsa completa
• Linearità: 1% della corsa completa
• Cv Max Portata Bassa: Ingresso ND 1/4" = 0,34; Uscita ND 1/4" = 0,34
• Consumo d'aria: 1,02 Nm³/h (0,6 SCFM) a 400 kPa (60 psi)
• Connessione di alimentazione: ND 1/4"
• Collegamento elettrico: ND 1/2" NPTF
• Peso: costruzione compatta di tipo industriale (variante standard)
• Conformità: standard di qualità EN ISO 9001; Conformità ATEX per aree pericolose

Il posizionatore di valvole SR/CCK della serie IMI STI PT è ampiamente applicato nei sistemi di automazione dei processi in settori industriali ad alta richiesta, fungendo da componente di controllo critico per i set di valvole pneumatiche. Le applicazioni chiave includono:

• Sistemi di produzione, raffinazione e oleodotti di petrolio e gas
• Impianti di lavorazione chimica e petrolchimica
• Produzione di energia (centrali termiche, idroelettriche e a gas)
• Produzione di metalli e lavorazioni metallurgiche
• Impianti industriali offshore e applicazioni marine
• Produzione pesante con condizioni ambientali difficili
• Sistemi di processo che richiedono componenti esenti da rame
• Condotte industriali con valvole a farfalla, a maschio e a sfera
• Controllo di attuatori rotanti e lineari nell'automazione di processo
• Operazioni in aree pericolose con atmosfere esplosive

È progettato per il funzionamento proporzionale di attuatori rotanti a singolo/doppio effetto (per valvole a farfalla, a maschio, a sfera) e può essere utilizzato con attuatori lineari se abbinato ad una staffa specifica.

Sì, presenta un design robusto adatto per l'installazione all'aperto ed è adatto anche per offshore, tempeste di sabbia, rame esente e varie condizioni ambientali industriali difficili.

Viene fornita un'opzione di costruzione completamente in acciaio inossidabile, che offre una resistenza alla corrosione superiore per ambienti chimici, petrolchimici e industriali ad alta umidità.

Su richiesta sono disponibili profili di camma speciali, con camme lineari standard con angolo fino a 270° che supportano le lunghezze di corsa degli attuatori più comuni. Le regolazioni della camma sono chiaramente contrassegnate per la calibrazione in loco.

Sì, è dotato di una valvola a bobina con segnale a range suddiviso, che supporta segnali di ingresso a range suddiviso da 3-9 / 9-15 psi per diversi requisiti di controllo del processo.

Il posizionatore è dotato di regolazioni marcate della gamma e dell'angolo per una semplice calibrazione in loco; il suo design modulare per carichi pesanti riduce al minimo le esigenze di manutenzione, con un facile accesso ai componenti per la manutenzione ordinaria.

Sì, è costruito per essere conforme alle direttive ATEX per atmosfere potenzialmente esplosive, rendendolo adatto per operazioni in aree pericolose nei settori petrolifero, del gas e chimico.

I manometri sono l'accessorio standard, con staffe di montaggio personalizzate e adattatori di connessione disponibili su richiesta per requisiti di installazione specifici.

Per domande sui prodotti, supporto tecnico, richieste di personalizzazione e inserimento ordini, contattateci tramite:

wechat/cos'è l'app/numero di telefono: +8613472860702

Il nostro team di professionisti fornirà soluzioni tempestive e su misura per le vostre esigenze di automazione dei processi e di controllo delle valvole.
