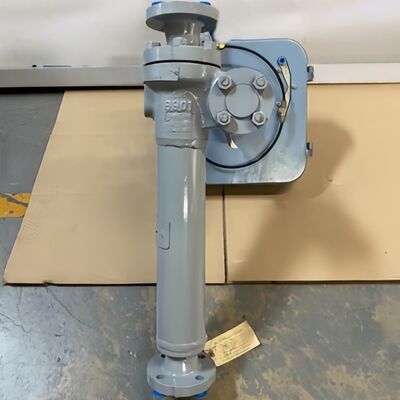

Trasmettitore di livello pneumatico flangiato e filettato serie Masoneilan 12800, campo di misura da 355 mm a 3048 mm

Il Masoneilan 12800 è un controllore di livello pneumatico che utilizza il principio del dislocatore a tubo di torsione per misurare e controllare il livello del liquido nei recipienti di processo. Combina la comprovata meccanica del trasmettitore 12400 con un controllore pneumatico per fornire un controllo diretto on/off o proporzionale senza elettricità. È ampiamente utilizzato nelle raffinerie e negli impianti chimici dove i sistemi pneumatici sono preferiti per motivi di sicurezza o semplicità.

• Design del dislocatore a tubo di torsione – senza guarnizioni di processo
• Uscita pneumatica per il controllo diretto della valvola
• Banda proporzionale e reset regolabili
• Regolazione locale del setpoint
• Ampia gamma di materiali del dislocatore
• Capacità di alta pressione/temperatura
• Design semplice, senza elettronica

• Intervallo di misurazione: da 356 mm a 3048 mm (da 14" a 120")
• Pressione di processo: fino a Classe ANSI 2500 / PN 400
• Temperatura di processo: da -196 °C a +400 °C
• Segnale di uscita: pneumatico da 0,2 a 1,0 bar (da 3 a 15 psig)
• Pressione di alimentazione: tipicamente da 1,4 a 6,9 bar (da 20 a 100 psig)
• Materiali: acciaio al carbonio, acciaio inossidabile 316L, Hastelloy C, Monel
• Azione del controllore: diretta o inversa

• Controllo del livello del tamburo della caldaia
• Controllo del livello del separatore
• Livello del recipiente ad alta pressione
• Controllo dell'interfaccia nelle raffinerie

• Trasmettitore intelligente serie 12400
• Versione a gabbia esterna 12410
• Valvole di controllo pneumatiche
