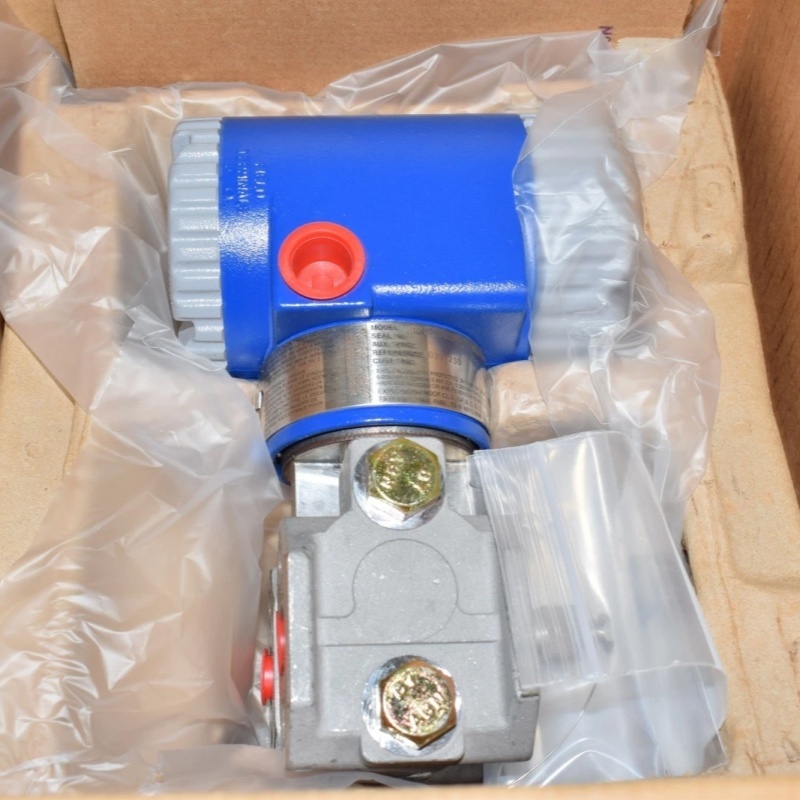

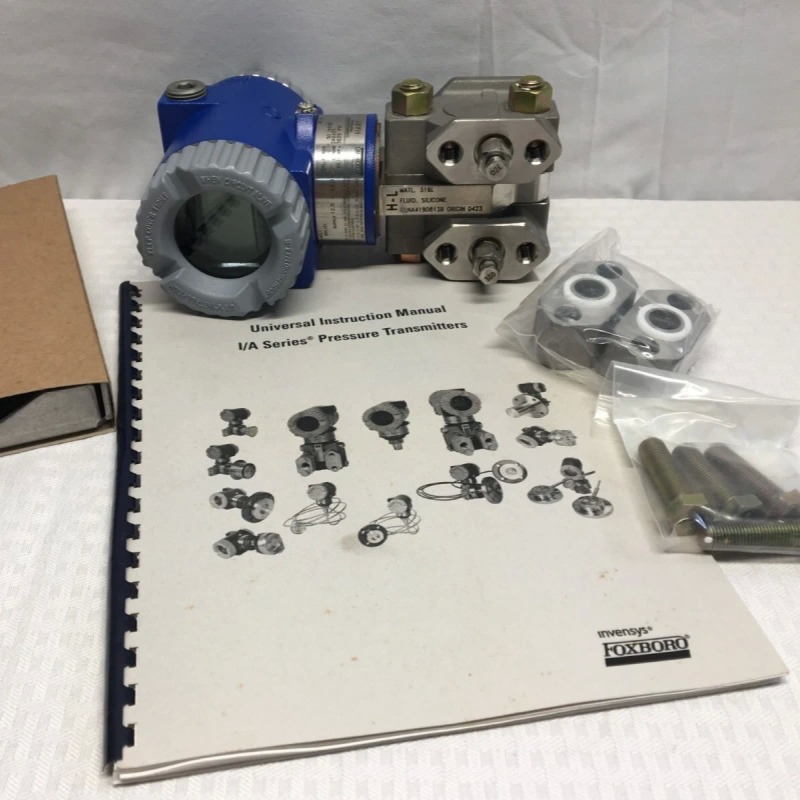

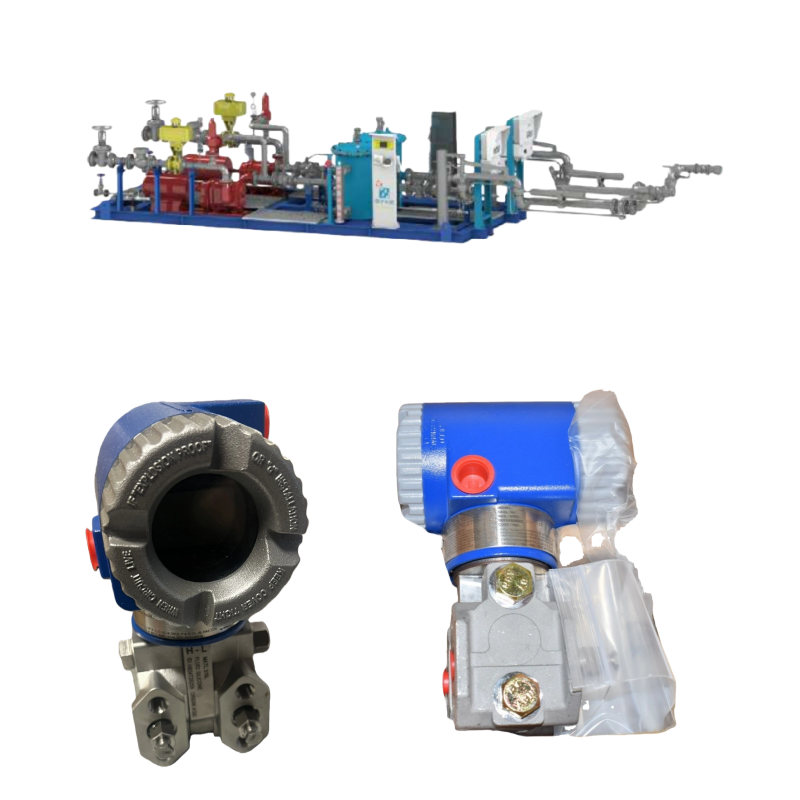

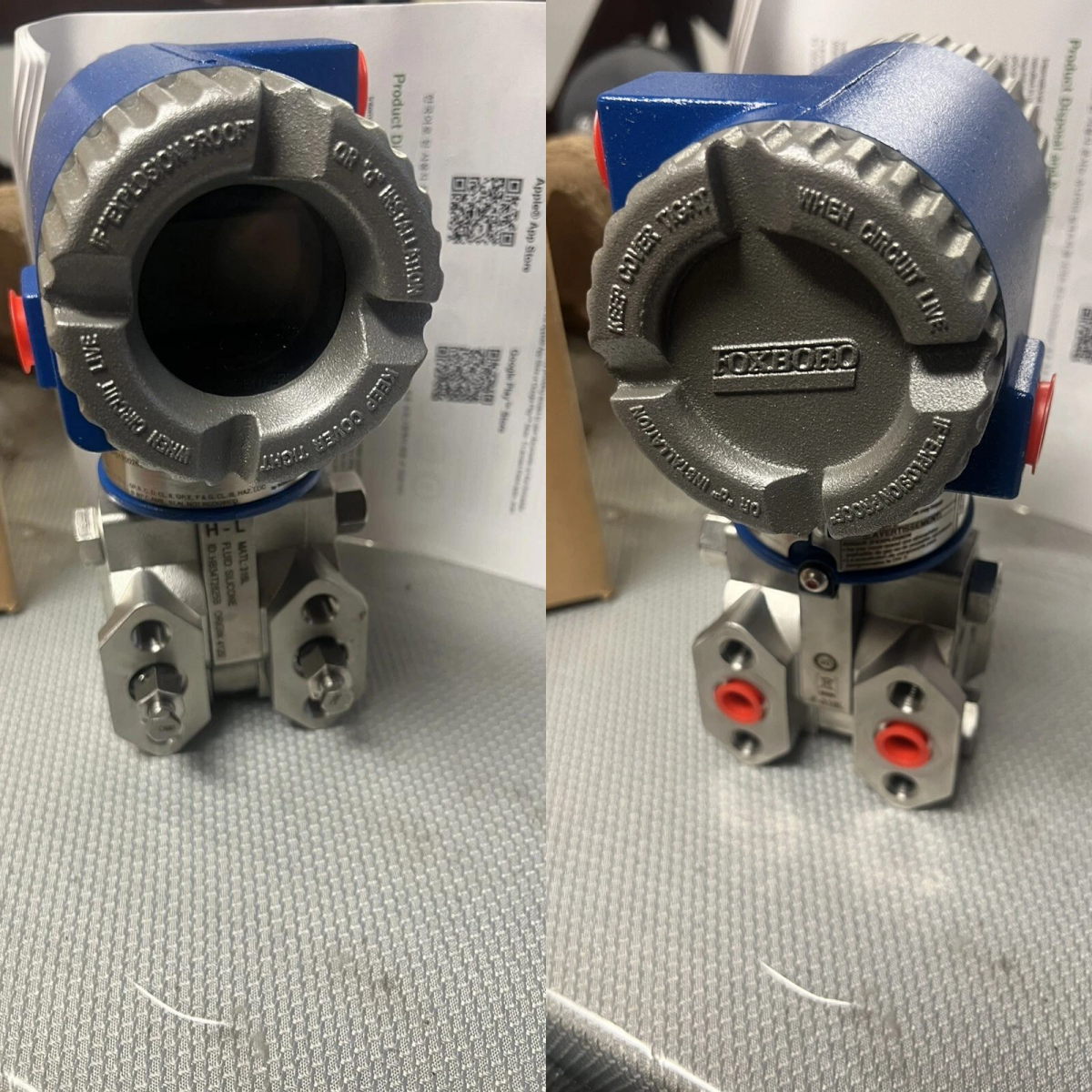

Schneider Foxboro IDP10 Trasmettitore di pressione differenziale Sensore DP intelligente

Il trasmettitore elettronico d/p Cell della serie I/A Foxboro IDP10 è progettato per la misurazione precisa e affidabile della pressione differenziale nelle applicazioni di controllo dei processi e misurazione del flusso.Converte la differenza tra due pressioni (applicate ai lati opposti di un microsensore di tensione in silicio) in un segnale di uscita di 4 ‰ 20 mA, opzionalmente con segnale digitale HART sovrapposto per la configurazione e il monitoraggio a distanza.

IDP10 è disponibile in varie versioni strutturali (tradizionali o di basso profilo) e può essere fornito in configurazioni appropriate per una semplice uscita analogica o una uscita digitale intelligente,che lo rende adatto a una vasta gamma di attività di misurazione industriale, dalla misurazione del flusso alla misurazione del livello del liquido o della densità.

Il trasmettitore è ampiamente utilizzato nelle industrie, tra cui chimica, petrolio e gas, acqua e acque reflue, generazione di energia,e qualsiasi impianto che richiede una misurazione accurata della pressione differenziale o del flusso in condizioni di processo stabili o impegnative.

• Microsensore a tensione in silicio, collaudato in migliaia di installazioni, che offre prestazioni stabili a lungo termine.
• Uscita selezionabile: standard 4 ‰ 20 mA analogica o intelligente HART / FoxCom / FOUNDATION comunicazione digitale Fieldbus per configurazione e diagnosi a distanza.
• Opzione di alloggiamento tradizionale o a basso profilo (compatto) per adattarsi a diversi requisiti di installazione.
• Opzioni di alloggiamento durevoli, tra cui alluminio rivestito di epossidi o acciaio inossidabile 316, entrambi conformi agli standard di protezione NEMA 4X / IEC IP66 per ambienti difficili.
• Un'ampia gamma di materiali di rilevamento è disponibile: acciaio inossidabile 316L, lega Co-Ni-Cr, Hastelloy (lega di nichel), Monel o Tantalum per abbinare vari supporti di processo.
• Opzioni di montaggio flessibili, inclusi il collegamento diretto, il montaggio a collettore o con sigilli remoti; supporti di montaggio opzionali per installazioni a tubo, superficie o collettore.
• Comportamento di uscita configurabile: uscita lineare o a radice quadrata, azione in avanti o in indietro, ammortizzatore regolabile, scalabilità a monte/basso a prova di guasti
• Adatto per impianti in atmosfera pericolosa o esplosiva versioni disponibili con certificati ATEX / IECEx / FM / CSA, con opzione di doppio sigillo conforme all'ANSI/ISA 12.27.01.

• Tipo di misura: pressione differenziale
• Tecnologia dei sensori: microsensore a tensione del silicio (cella ∆d/p")
• Segnale di uscita: analogo 4 ¢ 20 mA; opzionale digitale sovrapposto HART / FoxCom / FOUNDATION Fieldbus (dipendente dal modello)
• Modalità di uscita: scalabile lineare o a radice quadrata; azione in avanti o in retromarcia; ammortizzatore e comportamento di sicurezza selezionabile dall'utente
• Span (intervallo di pressione differenziale): configurabile in base al modello e all'applicazione.5°30 inH2O) fino a intervalli più elevati a seconda della versione del connettore di processo e del sensore.
• Pressione statica: dipende dalla configurazione del modello e dai materiali; adatta a molte applicazioni industriali, compresi ambienti ad alta pressione statica, quando viene selezionata una configurazione adeguata.
• Alloggiamento e protezione: alloggiamento in alluminio o acciaio inossidabile 316 con rivestimento epossidico, NEMA 4X / IEC IP66, adatto a ambienti industriali difficili.
• Materiali bagnati dal sensore: acciaio inossidabile 316L, leghe Co-Ni-Cr, leghe di nichel (Hastelloy), Monel, Tantalum, selezionabile in base alla compatibilità dei fluidi di processo.

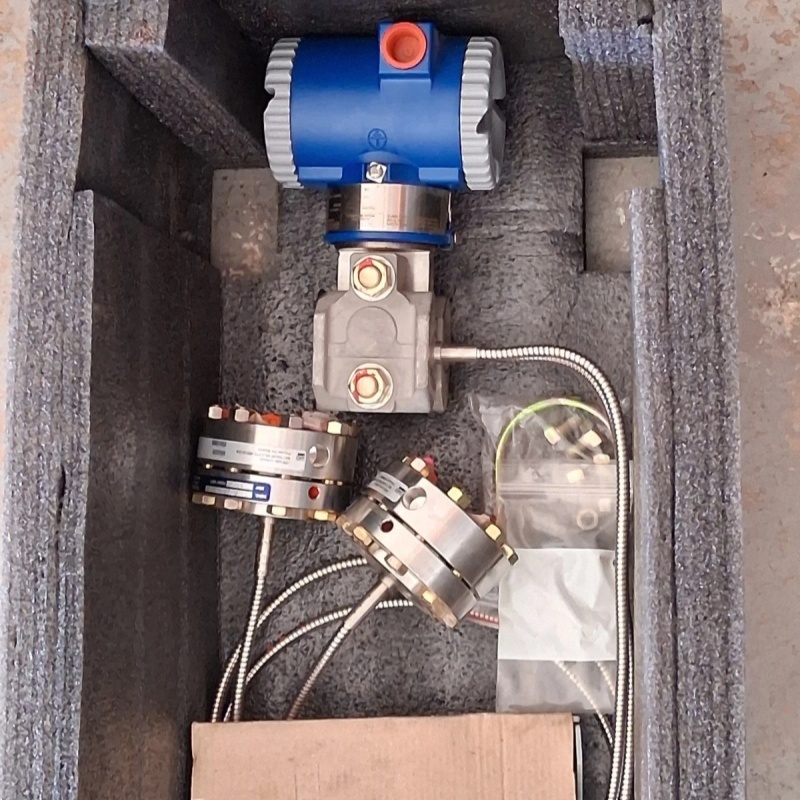

• Opzioni di montaggio: montaggio diretto a processo, collettore, tubo o montaggio superficiale con supporti opzionali; configurazioni a tenuta remota o a tenuta capillare disponibili per servizi ad alta temperatura o corrosivi.
• Display locale facoltativo: indicatore digitale LCD con configurazione e calibrazione a pulsanti accessibili localmente se selezionata la versione digitale.
• Conformità e certificazione: marchio CE; versioni disponibili certificate per aree pericolose (ATEX, IECEx, FM, CSA), opzione di doppio sigillo per ANSI/ISA 12.27.01-2003.

• Misurazione del flusso attraverso dispositivi primari quali piastre di orifizio, tubi di Venturi, ugelli di flusso o altri elementi di flusso utilizzando come base la pressione differenziale
• Misurazione del livello di liquido in recipienti chiusi o a pressione, serbatoi o pozzi di scarico utilizzando una pressione differenziale o mediante configurazioni di tenuta a distanza
• Misurazione a livello di interfaccia o misurazione basata sulla densità in serbatoi di processo in cui esistono fluidi bifasi o stratificati
• Monitoraggio del flusso o della caduta di pressione nelle condotte per il controllo dei processi, il trasferimento della custodia, il monitoraggio dei filtri, il funzionamento delle pompe o i sistemi di sicurezza
• Monitoraggio generale della pressione differenziale industriale in impianti chimici, impianti di petrolio e gas, centrali elettriche, impianti di trattamento delle acque, impianti petrolchimici,e di altre industrie di processo che richiedono un, affidabile rilevamento e controllo della pressione differenziale

• Foxboro IDP10S Intelligent Differential Pressure Transmitter (più alte prestazioni, lunghezza di percorrenza e diagnostica)
• Trasmettitori di pressione differenziale della serie Foxboro IDP05 / IDP100 (per diversi intervalli di pressione o esigenze di applicazione)
• Altri trasmettitori di pressione/livello e strumentazione offerti da Foxboro/Schneider Electric per la misurazione del flusso, del livello, della pressione di misura o della pressione assoluta
