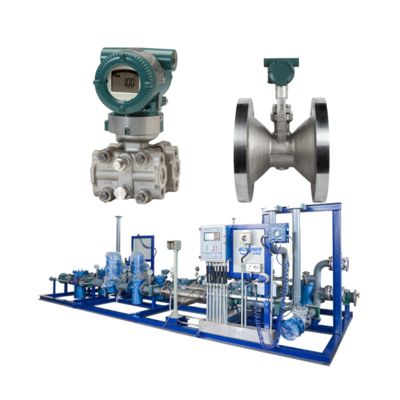

Regolatore di riduzione della pressione dotato di misuratore di portata a vortice serie Yokogawa VY e trasmettitore di pressione differenziale per ventilazione EJX120A

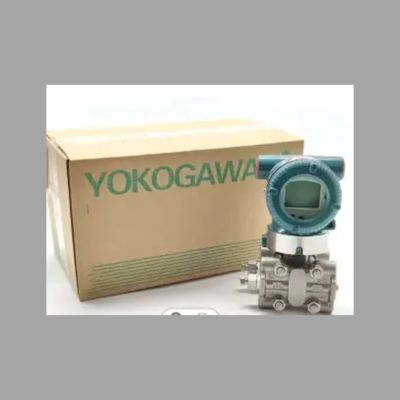

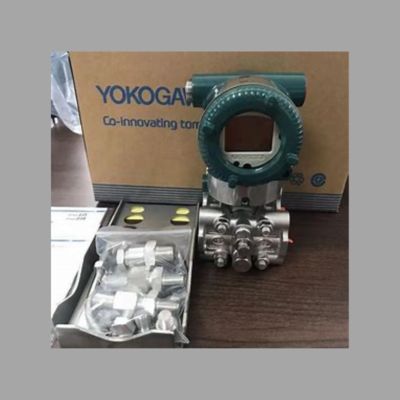

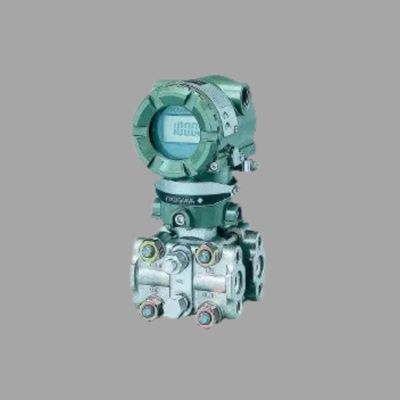

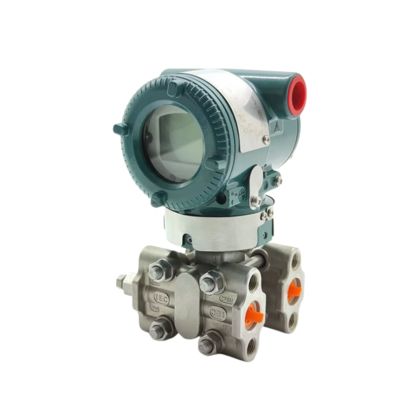

L'Yokogawa EJX120A rappresenta un punto di riferimento nell'ingegneria nel campo della misurazione della pressione industriale. Come modello di punta della rinomata serie EJA-E di Yokogawa, l'EJX120A è un trasmettitore di pressione differenziale ad alte prestazioni, basato su microprocessore, progettato per offrire un'accuratezza eccezionale, un'affidabilità costante e una stabilità a lungo termine negli ambienti di processo più impegnativi. È lo strumento ideale per applicazioni critiche in settori come petrolio e gas, petrolchimico, generazione di energia e lavorazione chimica, dove la misurazione precisa della pressione è fondamentale per la sicurezza, l'efficienza e la qualità del prodotto.

Il cuore dell'EJX120A è la tecnologia proprietaria Silicon Resonant Sensor di Yokogawa. Questo sensore all'avanguardia rappresenta un progresso significativo rispetto ai sensori tradizionali a estensimetro o capacitivi. Il sensore è costituito da un wafer di silicio monocristallino in cui due risonatori a forma di H vengono eccitati alla loro frequenza naturale. Quando la pressione differenziale viene applicata al sensore, provoca una variazione di sollecitazione, che a sua volta altera la frequenza di risonanza dei risonatori. Il microprocessore rileva questa differenza di frequenza e la converte in un segnale di uscita CC da 4 a 20 mA altamente stabile e preciso o in un segnale digitale tramite protocolli come HART®, FOUNDATION™ Fieldbus o BRAIN.

Questa tecnologia risonante è la fonte degli eccezionali vantaggi dell'EJX120A:

• Accuratezza senza pari: Raggiunge un'accuratezza notevole fino a ±0,04% dello span calibrato, garantendo che anche le più piccole variazioni della pressione di processo vengano rilevate e comunicate.

• Stabilità eccellente: La deriva a lungo termine è ridotta al minimo a ±0,25% dell'URL per 10 anni, riducendo drasticamente la necessità di frequenti ricalibrazioni e manutenzione, il che riduce il costo totale di proprietà.

• Elevata immunità al rumore: Il metodo di rilevamento basato sulla frequenza è intrinsecamente resistente a vibrazioni, fluttuazioni di temperatura e variazioni di pressione statica, garantendo un segnale affidabile in ambienti industriali elettricamente rumorosi.

L'EJX120A è costruito per durare. La sua robusta costruzione include una flangia in acciaio inossidabile temprato e un robusto alloggiamento in alluminio o acciaio inossidabile, che offre una protezione superiore contro la corrosione e gli urti meccanici. Il trasmettitore è conforme a rigorosi standard internazionali di sicurezza e qualità, inclusa la certificazione SIL 2/3 (Safety Integrity Level) per l'uso in sistemi di sicurezza strumentati (SIS).

Le principali caratteristiche operative includono:

• Ampia rangeabilità: Offre un ampio rapporto di riduzione (fino a 200:1), consentendo a un singolo trasmettitore di coprire un'ampia gamma di pressioni, il che semplifica la gestione dell'inventario.

• Diagnostica avanzata: La diagnostica automatica integrata monitora continuamente lo stato del trasmettitore, rilevando problemi come il blocco della linea di impulso, il guasto del sensore o i guasti elettronici, consentendo la manutenzione predittiva.

• Interfaccia intuitiva: La configurazione locale è semplificata tramite l'interruttore magnetico integrato o un comunicatore HART, consentendo una facile regolazione dello zero, l'impostazione dell'intervallo e la configurazione dei parametri senza aprire il vano elettronico, mantenendo così l'integrità a prova di agenti atmosferici e a prova di esplosione dell'unità.

• Comunicazione flessibile: Il supporto per i principali protocolli digitali di fieldbus garantisce una perfetta integrazione sia nei sistemi di controllo degli impianti nuovi che in quelli esistenti.

L'EJX120A è eccezionalmente versatile ed è idealmente adatto per:

• Misurazione del flusso: Misurazione accurata del flusso rilevando la pressione differenziale attraverso elementi primari come piastre a orifizio, tubi di Venturi e ugelli di flusso.

• Misurazione del livello: Monitoraggio preciso del livello dei liquidi in serbatoi e recipienti sotto un'ampia gamma di pressioni e temperature.

• Misurazione della pressione: Misurazione della pressione assoluta e manometrica in tubazioni e apparecchiature.

In sintesi, il trasmettitore di pressione differenziale Yokogawa EJX120A è più di un semplice dispositivo di misurazione; è un componente critico per l'automazione industriale moderna. La sua combinazione di accuratezza suprema, affidabilità leggendaria e funzionalità intelligenti lo rende uno strumento indispensabile per gli ingegneri che cercano di ottimizzare i propri processi, migliorare la sicurezza degli impianti e raggiungere un'eccellenza operativa superiore.
