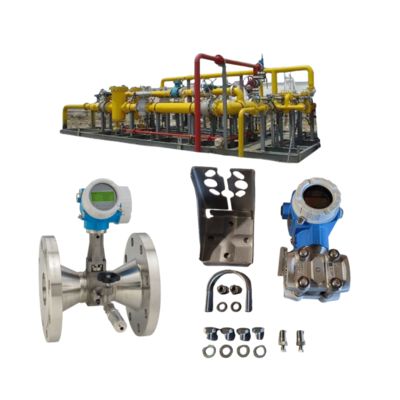

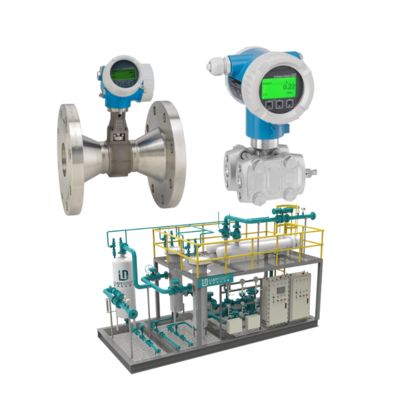

Stazione di riduzione della pressione e della temperatura equipaggiata con un misuratore di portata a vortice Endress+Hauser Deltabar Proline Prowirl R200 e un trasmettitore di pressione PMD75B.

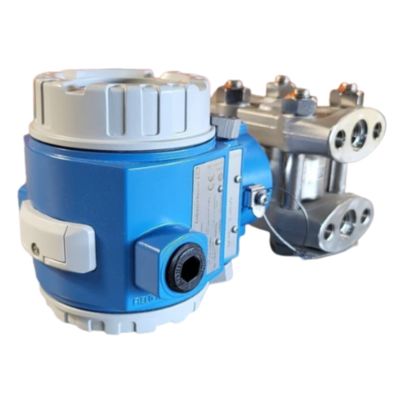

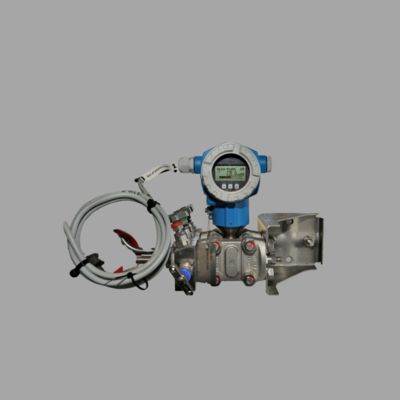

Endress+Hauser Cerabar PMD75: trasmettitore di pressione differenziale ad alte prestazioni

IlEndress+Hauser Cerabar PMD75è un trasmettitore di pressione differenziale di prim'ordine progettato per applicazioni critiche che richiedono precisione, affidabilità e funzionalità avanzate eccezionali.Fa parte della serie Cerabar di Endress+HauserIl PMD75 è progettato per gestire processi industriali impegnativi in settori quali petrolio e gas, lavorazione chimica,generazione di energia, e farmaceutici, dove una misurazione precisa della pressione differenziale è essenziale per la sicurezza, l'efficienza e la conformità.

Il PMD75 utilizza unsensore piezoresistivo a base di silicio(spesso indicato come sensore "Ceracore") per la misurazione della pressione differenziale ad alta precisione.quando lo sforzo indotto dalla pressione su un diaframma di cristallo di silicio ne modifica la resistenza elettricaIl diaframma fa parte di un circuito di ponte Wheatstone, che converte lo stress meccanico in un segnale elettrico proporzionale alla pressione applicata.eccellente stabilità a lungo termineIl sensore è isolato dai mezzi di processo da diaframmi metallici saldatissimi (ad esempio, Hastelloy, tantalo o opzioni placcate d'oro),che lo rende adatto per corrosivi, abrasivi o di alta purezza.

1. Alta precisione e stabilità:
   Il PMD75 offre una precisione fino a± 0,04%di lunghezza calibrata, con eccezionale ripetibilità e stabilità a lungo termine.garantire misure affidabili anche in condizioni di processo variabili.

2. Sicurezza e certificazioni:
   Il trasmettitore è certificato perSIL 2 (livello di integrità della sicurezza)Il dispositivo è stato progettato in base alle norme IEC 61508/61511, il che lo rende idoneo per i sistemi di sicurezza strumentalizzati (SIS).FM) e rispetta le raccomandazioni del NAMUR.

3. Diagnostica avanzata e tecnologia del battito cardiaco:
   Il PMD75 è dotato di Endress+HauserTecnologia del battito cardiaco, che consente l'autocontrollo continuo e la manutenzione predittiva. rileva problemi come deriva dei sensori, guasti elettronici, blocchi delle linee di impulso e anomalie di processo,ridurre i tempi di inattività e garantire la sicurezza operativa.

4. Comunicazione digitale e integrazione:
   Il dispositivo supporta più protocolli di comunicazione, tra cui4 ̊20 mA HART, PROFIBUS PA, FOUNDATION Fieldbus e Modbus RS485L'interfaccia intuitiva con display LCD girevole e pulsanti magnetici semplifica la configurazione locale.

5. Progettazione robusta e flessibilità:
   Costruito con un alloggiamento in acciaio inossidabile e materiali resistenti alla corrosione, il PMD75 funziona a temperature estreme (-40 a 120 °C) e gestisce elevate pressioni statiche (fino a 400 bar).È disponibile con diaframmi a scarico per supporti viscosi o intasanti e offre opzioni per sigilli remoti per applicazioni ad alta temperatura.

6. Capacità specifiche di applicazione:
   Il trasmettitore include funzioni integrate per il calcolo del flusso (ad esempio, estrazione della radice quadrata per le piastre di orificio), misurazione del livello con compensazione della densità e monitoraggio del filtro.Il suo ampio rapporto di ribaltamento (100(') garantisce la versatilità in vari processi.

• Misurazione del flusso: Pressione differenziale tra piastre di orifizio, tubi di venturi o ugelli di flusso.

• Misurazione del livello: rilevamento del livello idrostatico in serbatoi chiusi, compresa la misurazione del livello di interfaccia.

• Monitoraggio del filtro e della pompa: monitoraggio della caduta di pressione attraverso filtri, scambiatori di calore e pompe.

• Processi critici: sistemi di sicurezza, trasferimento di custodia e circuiti di controllo di alta precisione.

Il Cerabar PMD75 e' un trasmettitore di pressione differenziale di prim'ordine che combina la piu' avanzata tecnologia dei sensori, una costruzione robusta,e caratteristiche intelligenti per soddisfare le esigenze delle applicazioni industriali più esigentiLa sua elevata precisione, le certificazioni di sicurezza e le diagnosi avanzate lo rendono ideale per garantire affidabilità, sicurezza ed efficienza dei processi.sistemi ad alta pressione, o cicli critici di sicurezza, il PMD75 offre prestazioni senza pari e riduce il costo totale di proprietà attraverso una manutenzione minima e una stabilità a lungo termine.
