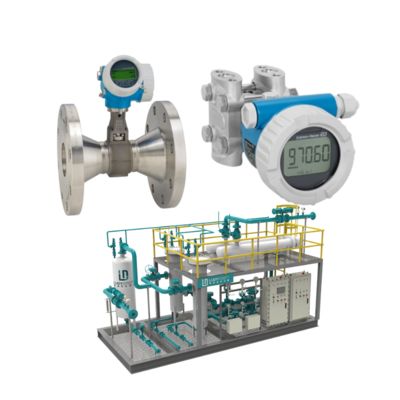

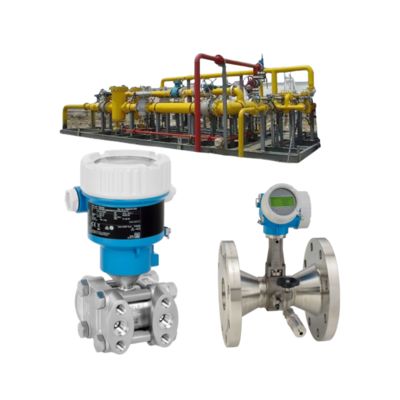

Valvola di controllo del flusso con valvola di flusso di vortice Endress+Hauser Proline Prowirl R 200 e trasmettitore di pressione Deltabar PMD55B.

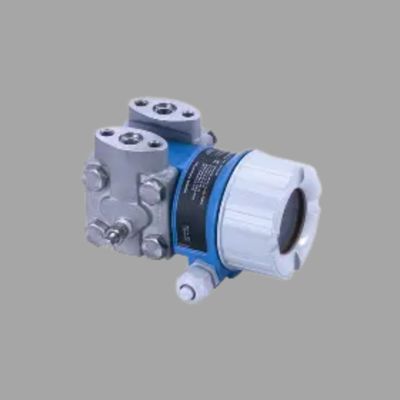

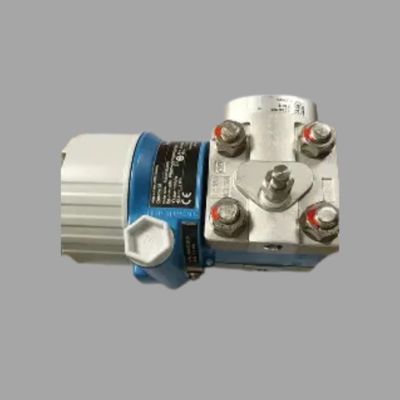

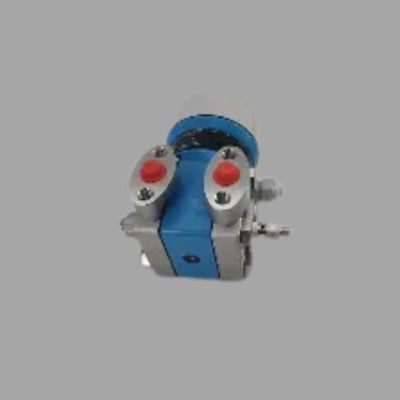

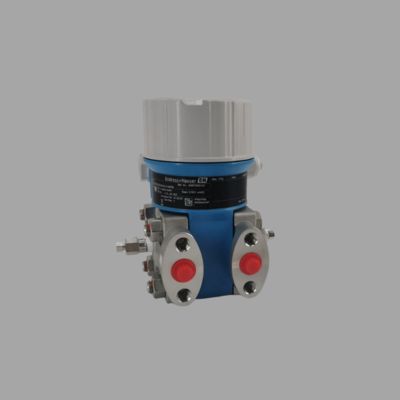

Il Endress+Hauser Cerabar PMD55B è un sofisticato trasmettitore di pressione differenziale progettato per applicazioni di processo critiche che richiedono un'eccezionale accuratezza e affidabilità di misurazione. Come parte del portafoglio di strumenti premium di Endress+Hauser, questo dispositivo combina una tecnologia di sensori avanzata con funzionalità intelligenti per offrire prestazioni superiori in ambienti industriali esigenti. Il PMD55B è specificamente progettato per la misurazione precisa della differenza di pressione in varie applicazioni, tra cui la misurazione del flusso, il rilevamento del livello in serbatoi chiusi e il monitoraggio dei filtri in settori come petrolio e gas, lavorazione chimica, produzione di energia e produzione farmaceutica.

Al centro del Cerabar PMD55B c'è la comprovata tecnologia del sensore Ceracore, caratterizzata da un elemento sensore in silicio monocristallino. Questo sensore avanzato funziona secondo il principio piezoresistivo, in cui la deformazione indotta dalla pressione nella struttura cristallina del silicio provoca cambiamenti misurabili nella resistenza elettrica. Il sensore è costituito da un diaframma in silicio sottile e flessibile con estensimetri integrati disposti in una configurazione a ponte di Wheatstone. Quando la pressione differenziale viene applicata sul diaframma, la deformazione risultante crea un segnale di uscita elettrico proporzionale. Questa tecnologia offre un'accuratezza eccezionale, un'eccellente risposta dinamica e una sensibilità minima alla temperatura. L'assemblaggio del sensore completamente saldato e privo di olio garantisce stabilità a lungo termine ed elimina potenziali punti di perdita, rendendolo adatto alla gestione di fluidi aggressivi e al mantenimento dell'integrità della misurazione per periodi prolungati.

1. Prestazioni di misurazione eccezionali: Il PMD55B offre un'accuratezza eccezionale, in genere entro ±0,04% dello span calibrato, con opzioni disponibili per una precisione ancora maggiore. Il dispositivo mantiene un'eccellente stabilità e ripetibilità, con caratteristiche di deriva a lungo termine inferiori allo 0,1% dell'URL all'anno. Le sue avanzate capacità di elaborazione del segnale garantiscono misurazioni affidabili anche in condizioni difficili, tra cui rapidi cambiamenti di pressione, fluttuazioni di temperatura e variazioni delle proprietà dei fluidi di processo.

2. Sicurezza e certificazione avanzate: Il trasmettitore è progettato per soddisfare i requisiti di sicurezza più rigorosi, con certificazione SIL 2 secondo gli standard IEC 61508/61511. È dotato di autodiagnostica integrata completa che monitora continuamente lo stato del dispositivo e le condizioni del processo. La robusta costruzione include alloggiamenti in acciaio inossidabile saldato e molteplici opzioni di diaframma (Hastelloy, tantalio, oro) per la resistenza alla corrosione. Il dispositivo è dotato di certificazioni internazionali per applicazioni in aree pericolose (ATEX, IECEx, FM) e soddisfa le raccomandazioni NAMUR per le applicazioni nell'industria di processo.

3. Funzionalità e diagnostica intelligenti: Il PMD55B incorpora la Heartbeat Technology di Endress+Hauser, che fornisce capacità continue di monitoraggio e verifica automatica. Ciò include il rilevamento automatico di malfunzionamenti del sensore, guasti elettronici e anomalie del processo come blocchi o perdite della linea di impulso. La tecnologia consente strategie di manutenzione predittiva, riduce i tempi di fermo e garantisce la conformità ai requisiti del sistema di sicurezza strumentato senza richiedere interventi manuali.

4. Comunicazione e integrazione flessibili: Supportando tutti i principali protocolli di comunicazione digitale, tra cui 4...20 mA HART, PROFIBUS PA, Foundation Fieldbus e MODBUS RS485, il PMD55B garantisce una perfetta integrazione in qualsiasi architettura di automazione. Il dispositivo è dotato di un display LCD ruotabile ad alto contrasto con navigazione intuitiva del menu e supporto multilingue. La configurazione può essere eseguita localmente utilizzando pulsanti magnetici o da remoto tramite sistemi di gestione delle risorse utilizzando i file Device Description (DD) o EDDL.

5. Capacità specifiche per l'applicazione: Il trasmettitore offre funzioni specializzate per vari scenari applicativi. Per la misurazione del flusso, fornisce l'estrazione della radice quadrata e curve di caratterizzazione personalizzabili. Per le applicazioni di livello, è dotato di algoritmi integrati di compensazione della densità e correzione della temperatura. Il dispositivo gestisce un'ampia gamma di pressioni differenziali da pochi mbar a 400 bar, con capacità di pressione statica fino a 400 bar ANSI e intervalli di temperatura da -40 a 120°C di temperatura di processo.

Il PMD55B offre impressionanti caratteristiche tecniche, tra cui un errore di prestazione totale di ≤ ±0,15% dello span (compresi gli effetti della temperatura, della pressione statica e dell'isteresi), un tempo di risposta configurabile da 100 ms a 36 secondi e un rapporto di riduzione di 100:1. Il dispositivo mantiene un'accuratezza di riferimento dello 0,04% in condizioni di riferimento, con un'eccellente protezione da sovrapressione fino al 400% dell'intervallo calibrato.

Progettato per una facile installazione e una manutenzione minima, il PMD55B presenta un design compatto e leggero con opzioni di montaggio flessibili. Le capacità di autodiagnostica e verifica continue riducono significativamente i requisiti di manutenzione garantendo al contempo l'affidabilità continua della misurazione. Quando è necessario un intervento, l'interfaccia intuitiva e le informazioni diagnostiche complete semplificano la risoluzione dei problemi e riducono al minimo i tempi di fermo.

L'Endress+Hauser Cerabar PMD55B rappresenta l'apice della tecnologia di misurazione della pressione differenziale, combinando un'accuratezza senza pari con una costruzione robusta e funzionalità intelligenti. La sua avanzata tecnologia dei sensori, le complete caratteristiche di sicurezza e le sofisticate capacità diagnostiche lo rendono la scelta ideale per le applicazioni di processo più esigenti in cui l'affidabilità della misurazione e la sicurezza dell'impianto sono fondamentali. Sia che venga utilizzato in sistemi di sicurezza strumentati, applicazioni di trasferimento di custodia o anelli di controllo di processo critici, il PMD55B offre prestazioni eccezionali che aiutano a ottimizzare i processi, garantire la sicurezza operativa e massimizzare la disponibilità dell'impianto, riducendo al contempo il costo totale di proprietà grazie ai suoi minimi requisiti di manutenzione e alla stabilità a lungo termine.
