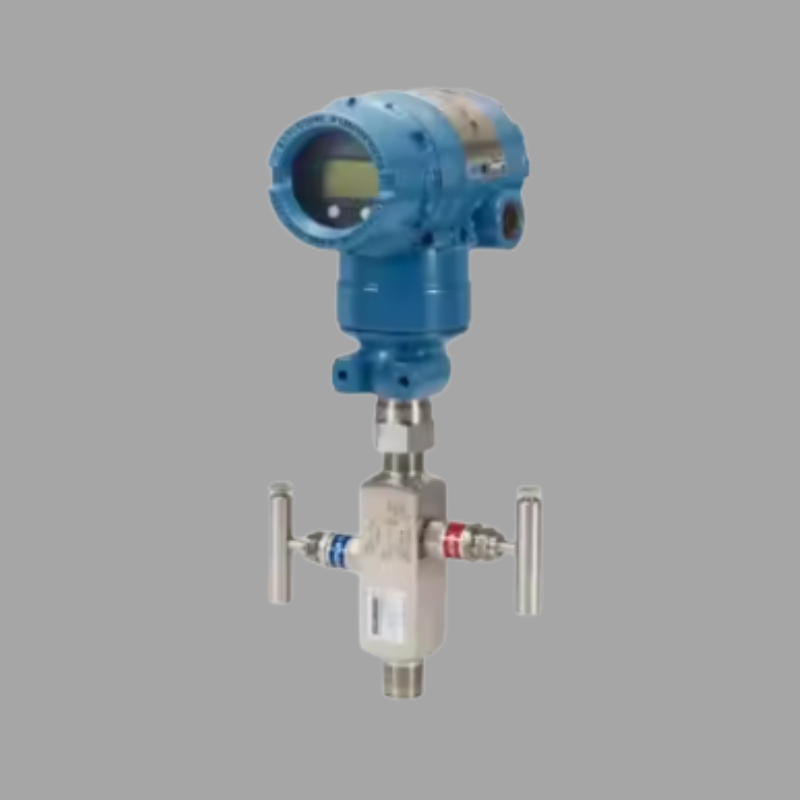

Emerson Rosemount 3152K Trasmettitore di pressione nucleare 4-20mA HART IP66

Il Rosemount 3152K rappresenta l'apice della tecnologia di misurazione della pressione per le applicazioni nucleari, progettato specificamente per soddisfare le rigorose esigenze dei sistemi legati alla sicurezza nelle centrali nucleari di tutto il mondo. Questo eccezionale trasmettitore di pressione combina la comprovata tecnologia di misurazione della pressione differenziale di Emerson con una qualifica nucleare completa per offrire affidabilità e prestazioni senza pari in applicazioni nucleari critiche. Progettato per conformarsi agli standard rigorosi del settore nucleare, il 3152K fornisce misurazioni essenziali di pressione, livello e portata sia per i progetti di reattori convenzionali che avanzati, fungendo da componente affidabile nei sistemi in cui l'integrità della misurazione ha un impatto diretto sulla sicurezza e sull'efficienza operativa dell'impianto.

Il Rosemount 3152K si distingue per le sue ampie qualifiche e certificazioni nucleari che lo rendono adatto ad applicazioni legate alla sicurezza. Il trasmettitore soddisfa i requisiti degli standard IEEE 323-1974/1983/2003 e IEEE 344-1975/1987/2004 per la qualificazione delle apparecchiature di Classe 1E per le centrali nucleari. È stato sottoposto a rigorosi test sismici per resistere alle condizioni di terremoto di arresto sicuro (SSE) mantenendo l'integrità della misurazione e l'integrità strutturale. Il design è conforme ai requisiti degli standard di garanzia della qualità 10 CFR 50 Appendix B ed è prodotto nell'ambito dei programmi di garanzia della qualità ASME NQA-1. Inoltre, il trasmettitore soddisfa i requisiti di qualifica ambientale per l'esposizione alle radiazioni, l'umidità, la temperatura e le condizioni di pressione tipicamente riscontrate nel servizio nucleare. Queste qualifiche complete assicurano che il 3152K possa svolgere le sue funzioni di sicurezza in condizioni di incidente di progetto, inclusi incidenti di perdita del refrigerante (LOCA) e rotture di tubazioni ad alta energia (HELB).

Il 3152K utilizza la comprovata tecnologia del sensore capacitivo al silicio di Rosemount, caratterizzata da un sensore al silicio monocristallino che offre un'accuratezza eccezionale e una stabilità a lungo termine. Il sensore è costituito da due piastre di condensatore con un diaframma di rilevamento tra di esse, dove la pressione del processo provoca la deflessione del diaframma e modifica la capacità. Questa tecnologia offre prestazioni eccezionali con un'accuratezza di riferimento fino a ±0,075% dello span calibrato e una stabilità a lungo termine migliore di ±0,1% dell'URL all'anno. Il trasmettitore presenta un design del sensore unico che riduce al minimo gli effetti delle variazioni di pressione statica e temperatura, garantendo prestazioni affidabili sull'intero intervallo di funzionamento. L'elettronica incorpora algoritmi avanzati di elaborazione del segnale e di compensazione digitale che mantengono l'accuratezza della misurazione nonostante le mutevoli condizioni ambientali. Il dispositivo offre più opzioni di uscita, tra cui segnale analogico 4-20 mA con protocollo HART 7, fornendo sia la capacità di controllo analogico che la comunicazione digitale per diagnostica e configurazione avanzate.

Il Rosemount 3152K è costruito secondo i più alti standard di costruzione di grado nucleare, con un alloggiamento in acciaio inossidabile per impieghi gravosi progettato per resistere a condizioni ambientali estreme. L'involucro del trasmettitore fornisce protezione ambientale IP66/NEMA 4X ed è progettato per mantenere l'integrità in condizioni di incidente. Tutte le parti a contatto con il fluido sono costruite in acciaio inossidabile 316L di grado nucleare, con . opzionale disponibile per applicazioni corrosive. Il dispositivo incorpora molteplici caratteristiche di sicurezza, tra cui un sistema di isolamento del sensore saldato che impedisce le perdite di processo, la tecnologia del sensore ridondante per una maggiore affidabilità e circuiti di rilevamento dei guasti che portano l'uscita a uno stato sicuro predefinito in caso di guasto del componente. Il design include considerazioni speciali per la resistenza alle radiazioni, con materiali selezionati per la loro stabilità durante l'esposizione prolungata alle radiazioni e componenti testati per garantire le prestazioni per tutta la durata qualificata dello strumento.

Il 3152K dimostra una notevole versatilità nelle applicazioni nucleari, svolgendo funzioni critiche in tutto l'impianto. Fornisce una misurazione precisa della pressione per i sistemi di raffreddamento del reattore, i livelli del generatore di vapore, il monitoraggio della pressione del contenimento e i sistemi di raffreddamento del nocciolo di emergenza. Il trasmettitore è altrettanto efficace per la misurazione del livello nei serbatoi di stoccaggio dell'acqua di rifornimento, nei sistemi di controllo del volume chimico e nel monitoraggio della piscina del combustibile esaurito. Per le applicazioni di misurazione della portata, serve nelle linee principali del vapore, nei sistemi di alimentazione e nei sistemi di iniezione di sicurezza. Il trasmettitore supporta l'installazione in ambienti difficili, tra cui aree ad alta radiazione, posizioni ad alta temperatura e aree soggette a forti vibrazioni. Il suo design compatto consente opzioni di montaggio flessibili, mentre la robusta costruzione garantisce prestazioni affidabili sia montato direttamente sulle linee di processo che sui sistemi di tenuta remoti. Il dispositivo mantiene le prestazioni su ampi intervalli di funzionamento da vuoto completo a 4000 psi e temperature da -40°F a 250°F (-40°C a 121°C), con intervalli estesi disponibili per applicazioni speciali.

In sintesi, il trasmettitore di pressione qualificato per il nucleare Rosemount 3152K rappresenta lo standard di riferimento per la misurazione della pressione nelle applicazioni legate alla sicurezza nucleare. La sua combinazione di rigorosa qualifica nucleare, tecnologia avanzata dei sensori, costruzione robusta e capacità diagnostiche complete lo rende un componente indispensabile per garantire il funzionamento sicuro ed efficiente delle centrali nucleari in tutto il mondo. L'eccezionale accuratezza, affidabilità e longevità del trasmettitore supportano sia le attuali esigenze operative che i futuri requisiti di estensione della vita utile dell'impianto, mentre la sua conformità agli standard nucleari internazionali garantisce l'accettabilità nei mercati nucleari globali.

Si prega di contattare Sean al numero 13032169980
