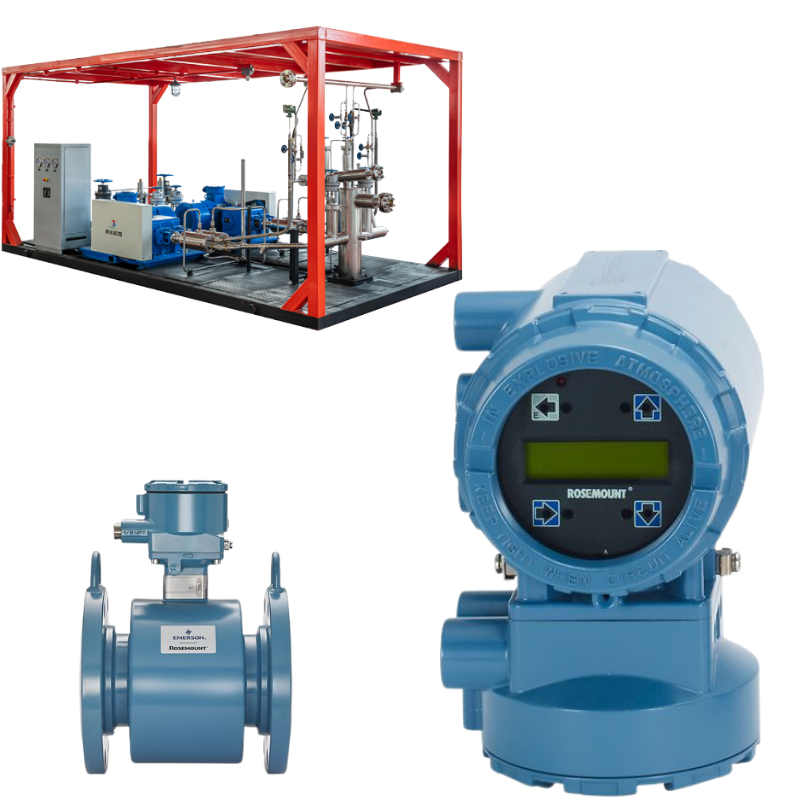

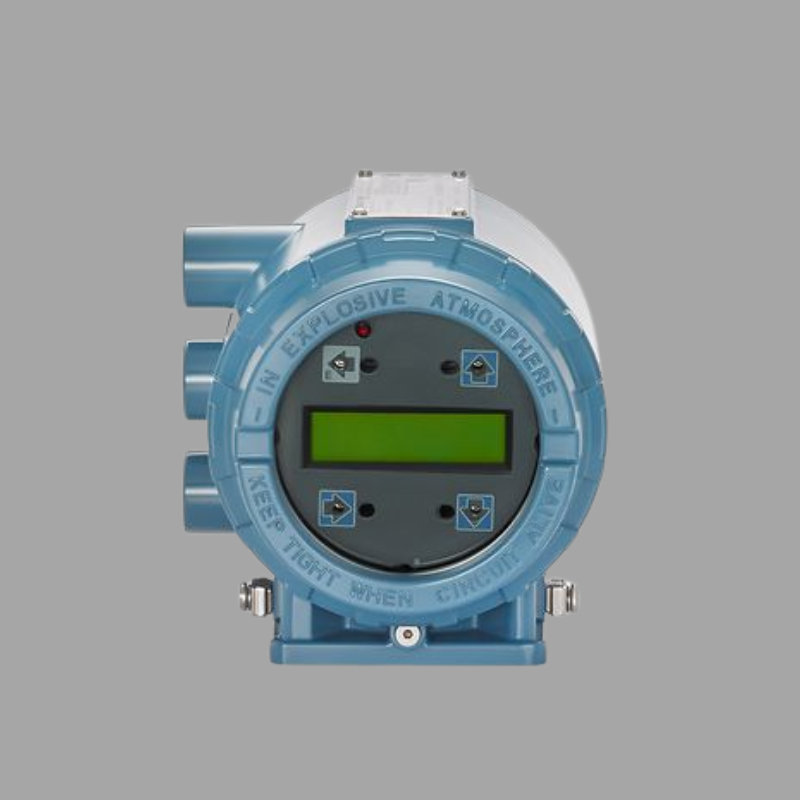

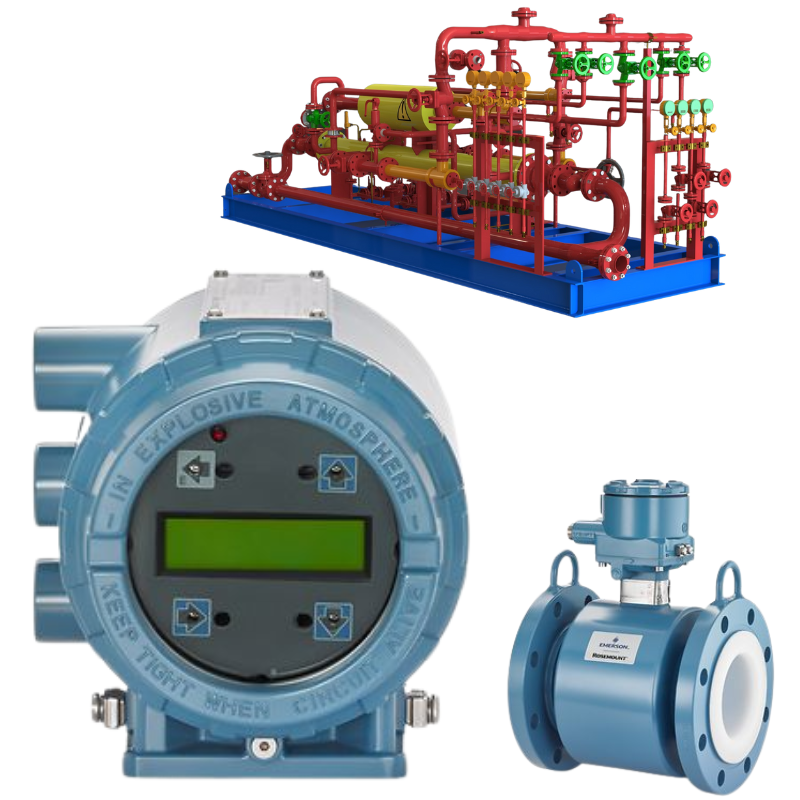

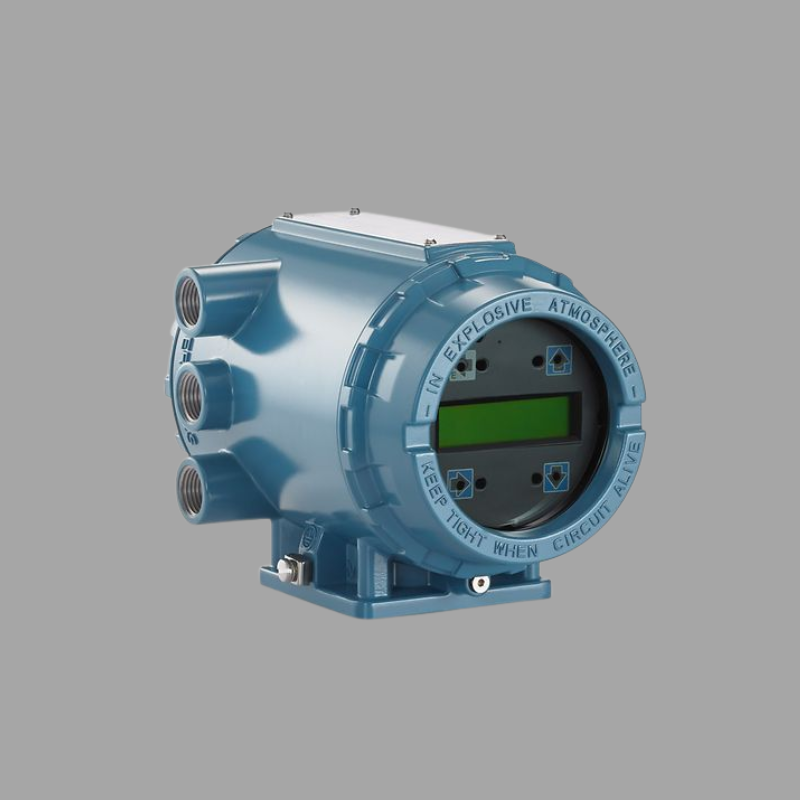

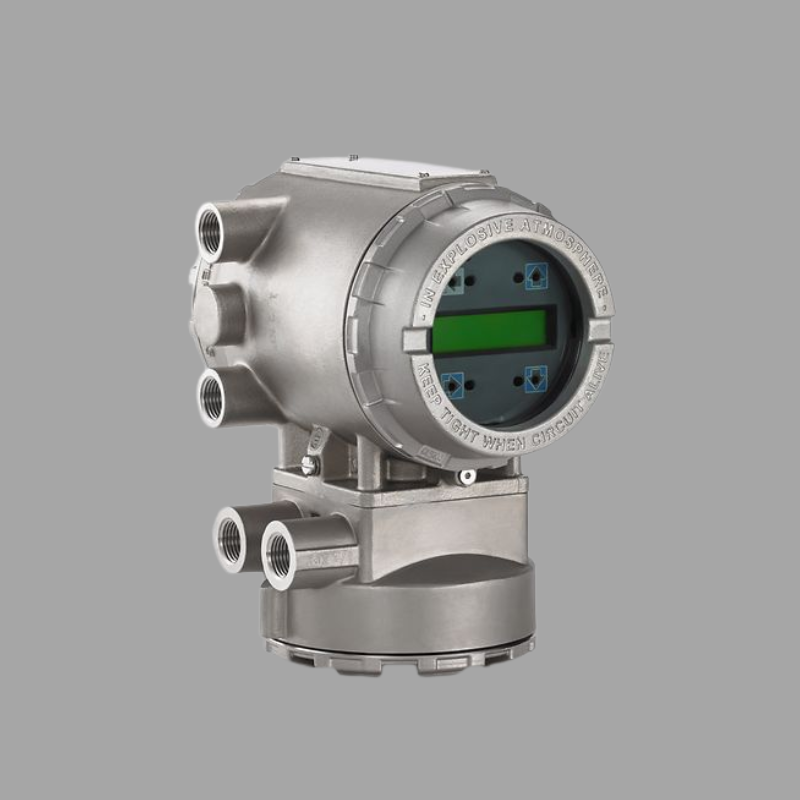

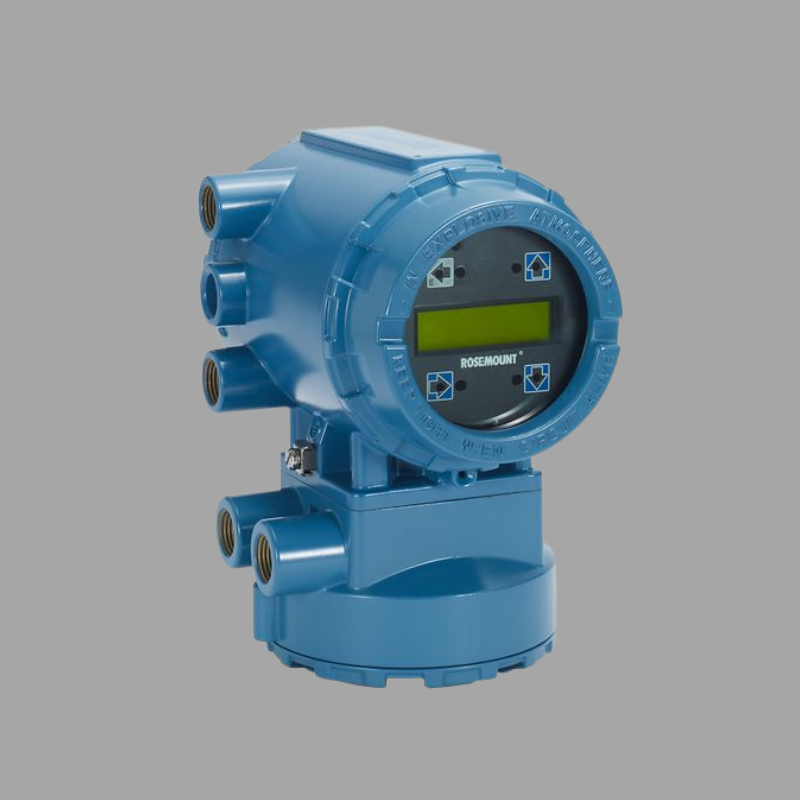

Rosemount 8732E Misuratore di portata magnetico 38:1 Turndown 10.5-35V DC

Il Rosemount 8732E è un flussometro magnetico (magmetro) a foro pieno a due fili progettato da Emerson per la misurazione del flusso volumetrico di liquidi conduttivi con elevata precisione e affidabilità in un vasto spettro di applicazioni industriali. In quanto membro della rinomata serie Rosemount 8700, il modello 8732E si distingue per l'offerta delle prestazioni e delle capacità diagnostiche di un tradizionale magmetro a quattro fili, ma all'interno di un'innovativa ed efficiente piattaforma a due fili. Questo design riduce significativamente i costi e la complessità dell'installazione, fornendo al contempo i principi di misurazione affidabili che hanno reso i flussometri magnetici una pietra miliare della strumentazione di processo in settori che vanno dall'acqua e dalle acque reflue alla lavorazione chimica e alla produzione di energia.

L'8732E opera sul principio fondamentale della legge di induzione elettromagnetica di Faraday. Il flussometro è costituito da un tubo di flusso, attraverso il quale passa il liquido di processo, e da una serie di elettrodi che rilevano la tensione generata. All'interno del tubo di flusso, una bobina elettromagnetica viene alimentata, creando un campo magnetico perpendicolare alla direzione del flusso. Secondo la legge di Faraday, quando un liquido conduttivo si muove attraverso questo campo magnetico, genera una tensione proporzionale alla sua velocità. Gli elettrodi montati sulla parete interna del rivestimento rilevano questo minuscolo segnale di tensione. Il trasmettitore, che è montato integralmente sul tubo di flusso, elabora quindi questo segnale, calcolando la velocità del flusso e convertendola in una precisa portata volumetrica. Un vantaggio chiave di questo design è che la misurazione non è influenzata dalle variazioni di temperatura, densità, viscosità o pressione del liquido, a condizione che il liquido abbia una conduttività elettrica minima (tipicamente >5 μS/cm).

La caratteristica più importante del Rosemount 8732E è il suo funzionamento a due fili. A differenza dei tradizionali magmetri a quattro fili che richiedono un cavo di alimentazione separato, l'8732E riceve la sua alimentazione operativa e trasmette il suo segnale di uscita sullo stesso loop standard a due fili da 4-20 mA utilizzato dai trasmettitori di pressione e temperatura. Questo semplifica notevolmente l'installazione eliminando la necessità di cavi di alimentazione CA o CC dedicati per ogni misuratore, riducendo i costi di cablaggio, condotti e manodopera. Nonostante ciò, offre prestazioni alla pari con le sue controparti a quattro fili.

Il dispositivo è dotato della potente Heartbeat Technology™, una suite diagnostica integrata che fornisce una verifica senza pari dello stato e delle prestazioni del misuratore. Heartbeat Technology esegue una verifica continua, su richiesta, senza richiedere l'interruzione del processo. Può rilevare problemi come il rivestimento degli elettrodi, i danni al rivestimento, i problemi di cablaggio e le variazioni di conduttività del fluido, consentendo la manutenzione predittiva e garantendo l'affidabilità della misurazione. Questa capacità è fondamentale per le applicazioni di trasferimento di custodia e per i processi in cui la precisione non è negoziabile.

Inoltre, l'8732E è progettato per un'eccezionale durata e versatilità. È disponibile con una varietà di materiali di rivestimento (tra cui PFA, ceramica e poliuretano) e materiali degli elettrodi (come 316L SS, Hastelloy C e titanio) per gestire fluidi abrasivi, corrosivi o erosivi. La sua robusta costruzione garantisce prestazioni affidabili in ambienti esigenti e offre molteplici opzioni di uscita, tra cui il segnale analogico standard da 4-20 mA con protocollo HART® sovrapposto o comunicazione digitale FOUNDATION™ Fieldbus per una perfetta integrazione nelle moderne architetture di controllo.

Il Rosemount 8732E è adatto per un'ampia gamma di applicazioni in cui la misurazione affidabile del flusso è fondamentale:

• Acqua e acque reflue: Misurazione accurata di acqua potabile, acque reflue grezze, effluenti trattati e fanghi.

• Industria chimica: Manipolazione di acidi corrosivi, caustici e fanghi abrasivi.

• Generazione di energia: Misurazione del flusso di acqua di raffreddamento, fanghi di calce e reagenti di desolforazione dei gas di scarico (FGD).

• Pasta di legno e carta: Monitoraggio del liquore nero, del liquore verde e di altri prodotti chimici di processo.

• Alimenti e bevande: Misurazione igienica di ingredienti, concentrati e fluidi CIP (Clean-in-Place).

In sintesi, il Rosemount 8732E rappresenta un significativo passo avanti nella tecnologia dei flussometri. Combina con successo i costi di installazione ridotti e la semplicità di un sistema a due fili con l'elevata precisione, la diagnostica avanzata e la robusta costruzione attese da un flussometro magnetico di alto livello. Fornendo dati e informazioni affidabili sullo stato del misuratore, consente agli impianti di ottimizzare i propri processi, migliorare l'efficienza, ridurre i costi di manutenzione e garantire l'integrità delle loro misurazioni di flusso più critiche.
