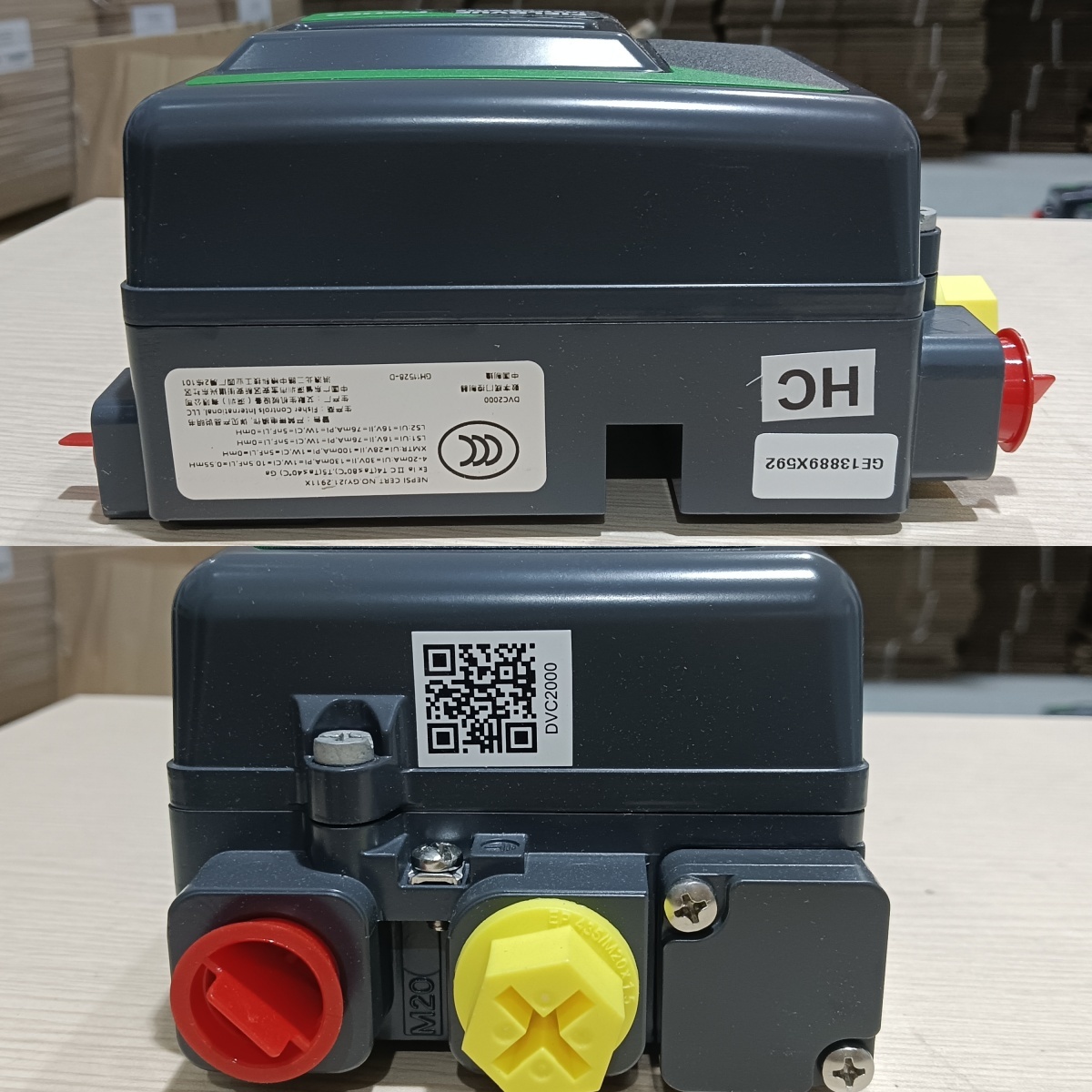

Posizionatore per valvola Fisher DVC2000 4-20mA HART 20-100 Psi

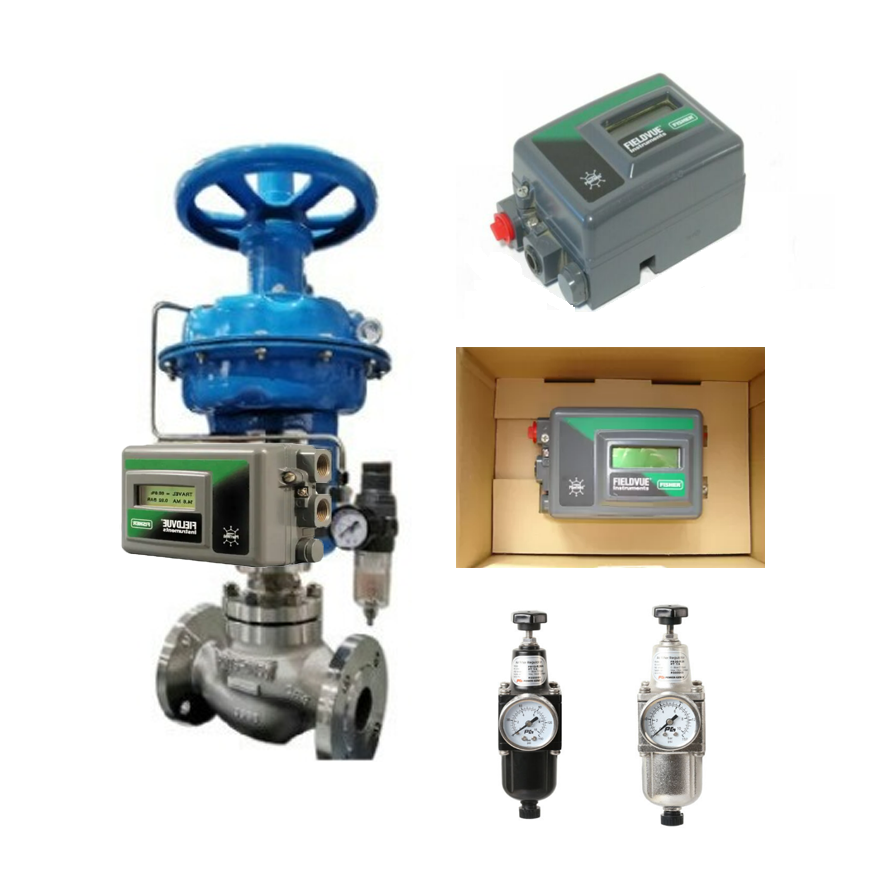

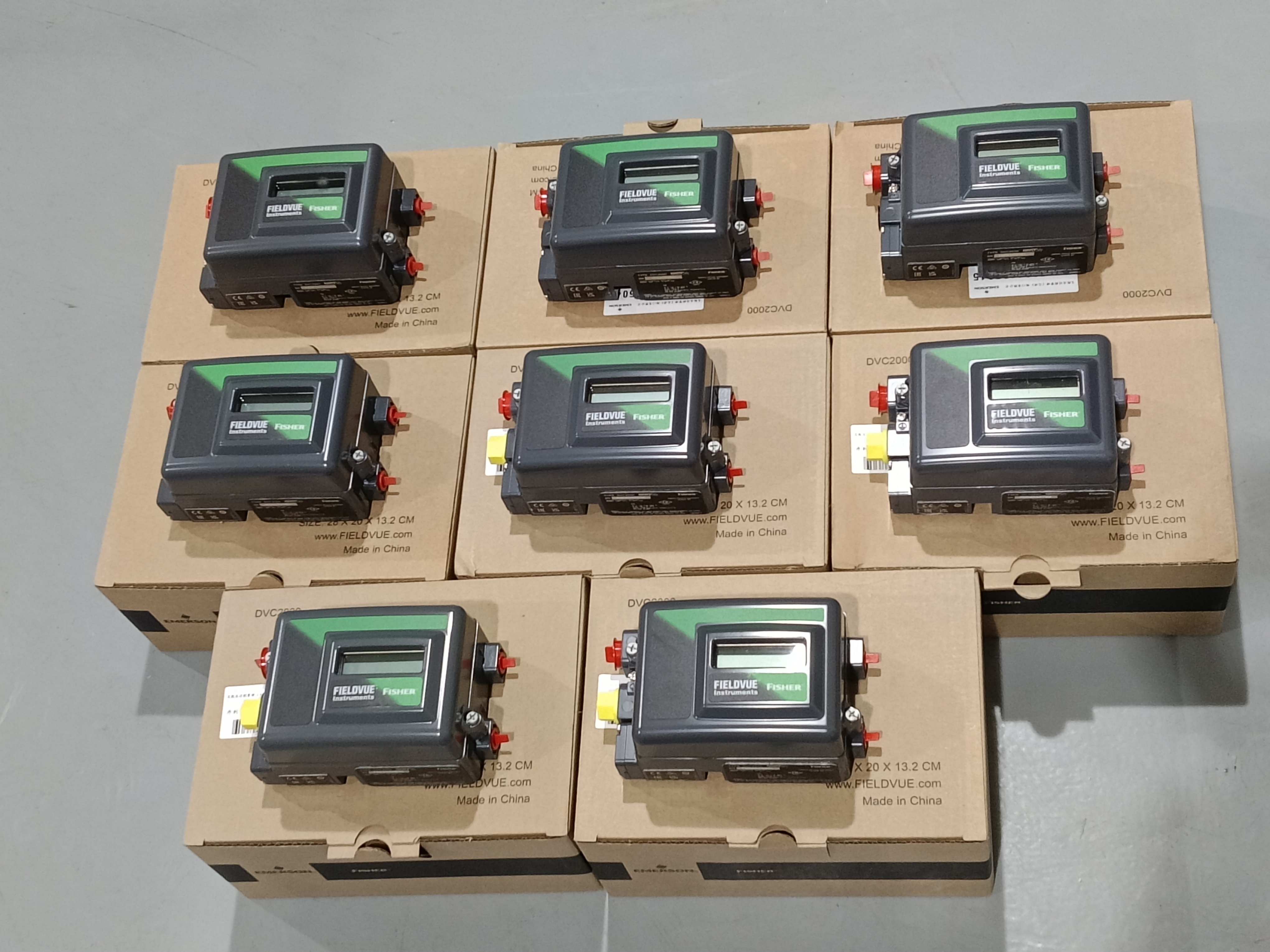

Il controllore digitale per valvole FIELDVUE DVC2000 è semplice da usare, compatto e progettato per un facile montaggio. Converte un segnale di ingresso da 4-20 mA in un segnale di uscita pneumatico, che alimenta l'attuatore della valvola di controllo. La configurazione dello strumento viene eseguita con un pulsante e un'interfaccia a display a cristalli liquidi (LCD) inclusi. L'interfaccia supporta più lingue, disponibili in due opzioni di pacchetto linguistico. Il DVC2000 utilizza un design a due stadi del posizionatore. Lo stadio del preamplificatore fornisce un elevato guadagno statico per una risposta rapida a piccole variazioni del segnale di ingresso. Lo stadio dell'amplificatore di potenza eroga il giusto volume d'aria all'attuatore, combinando prestazioni dinamiche superiori con un consumo d'aria stazionario minimo.

Principio di funzionamento Il DVC2000 (figure 1 e 2) riceve un setpoint da 4-20 mA e posiziona la valvola aumentando o diminuendo l'uscita d'aria verso un attuatore. Il segnale di ingresso fornisce contemporaneamente alimentazione elettrica e il setpoint. Il segnale da 4-20 mA viene instradato ai terminali tramite una coppia di fili intrecciati. La scheda principale dell'unità contiene un microprocessore che esegue continuamente un algoritmo di controllo digitale. Questo algoritmo produce un "segnale di pilotaggio" per il convertitore I/P. L'assemblaggio del convertitore I/P (o preamplificatore) è collegato alla pressione di alimentazione e converte il "segnale di pilotaggio" elettronico in un "segnale di pressione" pneumatico. Questo segnale di pressione è l'ingresso all'assemblaggio del relè pneumatico. Il relè (o amplificatore di potenza) è anch'esso collegato alla pressione di alimentazione e amplifica il piccolo segnale di pressione dal convertitore I/P in un segnale di pressione di uscita maggiore utilizzato dall'attuatore. La variazione della pressione di uscita del relè verso l'attuatore provoca il movimento della valvola. Ci sono due opzioni di relè. Il relè a bassa pressione funziona con attuatori che richiedono meno di 3,5 bar (50 psi) di aria di alimentazione. Il relè ad alta pressione funziona con attuatori che richiedono da 3,5 a 7,0 bar (da 50 a 100 psi) di aria di alimentazione. La posizione della valvola viene rilevata tramite il sistema di feedback senza collegamento. Il sensore di corsa è collegato elettricamente alla scheda a circuito stampato per fornire un segnale di feedback di corsa utilizzato nell'algoritmo di controllo. La valvola continua a muoversi fino a quando non viene raggiunta la posizione corretta.

• Consegna rapida
  Per parti comuni, possiamo consegnare la merce entro 3 giorni
• Prodotti originali
  Tutti i prodotti che vendiamo provengono dal produttore originale. Invieremo tutta la documentazione del produttore al termine della consegna.
• Garanzia di qualità
• Supporto tecnico
  Compresi ispezione, riparazione e manutenzione, possiamo fornire tutti i tipi di supporto tecnico.
• Risposta rapida
  Il nostro personale rimarrà online 24 ore su 24 e risponderà alle vostre domande molto rapidamente.

Xiangjing(Shanghai)Mechanical and Electrical Tech. Co., Ltd.

Xiangjing(Shanghai)Mechanical and Electrical Tech. Co., Ltd. si occupa principalmente dello sviluppo tecnico, consulenza tecnica, servizio tecnico, installazione e messa in servizio di apparecchiature elettromeccaniche per ingegneria marina, petrolio e gas, petrolchimica, conservazione dell'acqua e energia idroelettrica, generazione di energia termica e altri prodotti di apparecchiature elettromeccaniche; Valvole di controllo fluidi di marchi noti; strumentazione; raccordi per tubi idraulici; cuscinetti; guarnizioni; automazione industriale e altre imprese high-tech.
