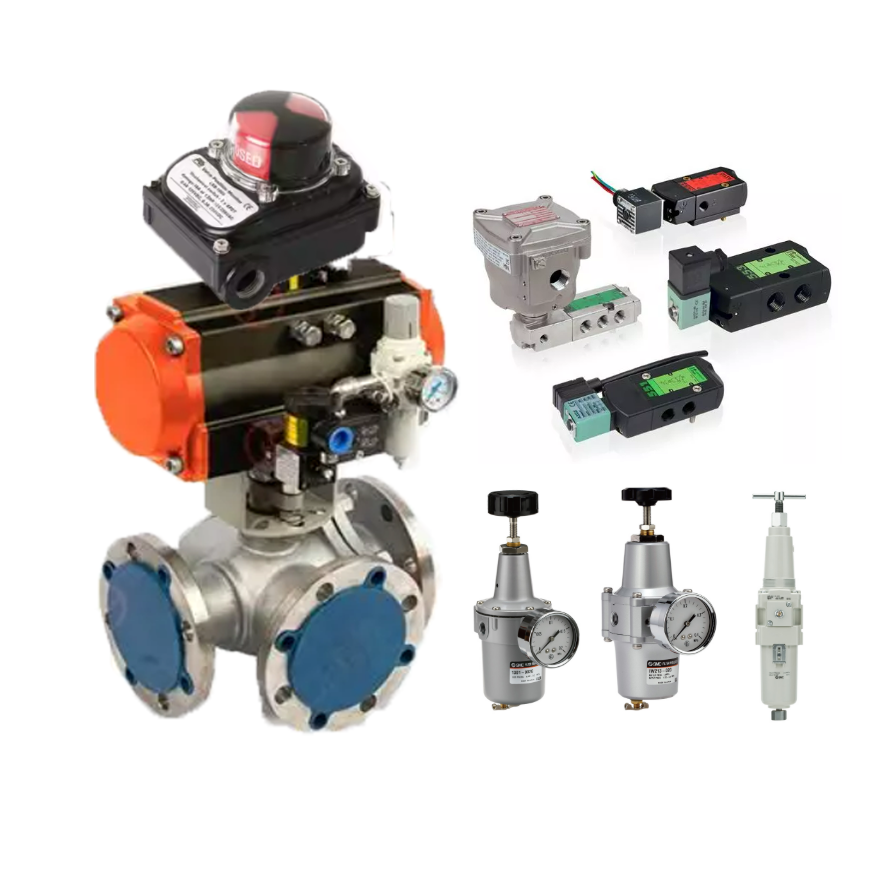

Valvola di controllo a tre vie con comunicazione HART 20-100 Psi

TIPO DI VALVOLAValvola a globo

UTILIZZO

• Servizio a bassa pressione
• Servizio di strozzamento
• Servizio criogenico

VERSIONEANSI

TEMPERATURA DEL FLUIDO -196 a 425 °C / -320,8 a 797 °F

ALIMENTAZIONE Pneumatica

DIMENSIONE VALVOLA NPS ½ a NPS 12

CLASSE DI PRESSIONE Classe 125 a Classe 300

RIVESTIMENTO senza

Opzioni

• Estremità saldate
• Guarnizione registrabile
• Divisore di flusso o trim AC per riduzione del rumore
• Sezione isolante o soffietto di tenuta
• Camiciatura di riscaldamento
• Otturatore forato
• Silenziatori

Caratteristiche speciali

• Composta da valvola a globo e attuatore
• Opzionalmente include trasponder RFID con marcatura univoca secondo DIN SPEC 91406

Accessori

• Filtro tipo 2 N
• Filtro tipo 2 NI

Caratteristiche speciali Valvola a globo tipo 3241 azionata con

• Attuatore pneumatico tipo 3271 (Valvola di controllo tipo 3241-1)
• Attuatore pneumatico tipo 3277 (Valvola di controllo tipo 3241-7)

Corpo valvola realizzato in

• Ghisa
• Acciaio fuso, acciaio inossidabile fuso o acciaio fuso resistente al freddo
• Acciaio forgiato o acciaio inossidabile forgiato
• Materiali speciali Cassa valvola indivisa fino a NPS 6

Otturatore valvola

• Tenuta metallica
• Tenuta morbida
• Tenuta metallica ad alte prestazioni Opzionale con tag RFID con marcatura dispositivo uno a uno secondo DIN SPEC 91406.

Le valvole di controllo con il loro design modulare possono essere equipaggiate con vari accessori: posizionatori, finecorsa, elettrovalvole e altri accessori secondo IEC 60534-6-1 1) e raccomandazione NAMUR. Fare riferimento al foglio informativo u T8350 per maggiori dettagli. Versioni Versione standard per temperature comprese tra 14 e 428 °F (–10 a +220 °C) – Tipo 3241-1 (Fig.1, Fig. 3) · NPS ½ a 12 · Con attuatore pneumatico tipo 3271 (vedere schede tecniche u T 8310-1, u T 8310-2 e u T 8310-3) – Tipo 3241-7 (Fig. 2, Fig. 4) · NPS ½ a 6 · Con attuatore pneumatico tipo 3277 per attacco posizionatore integrale (vedere scheda tecnica u T 8310-1
