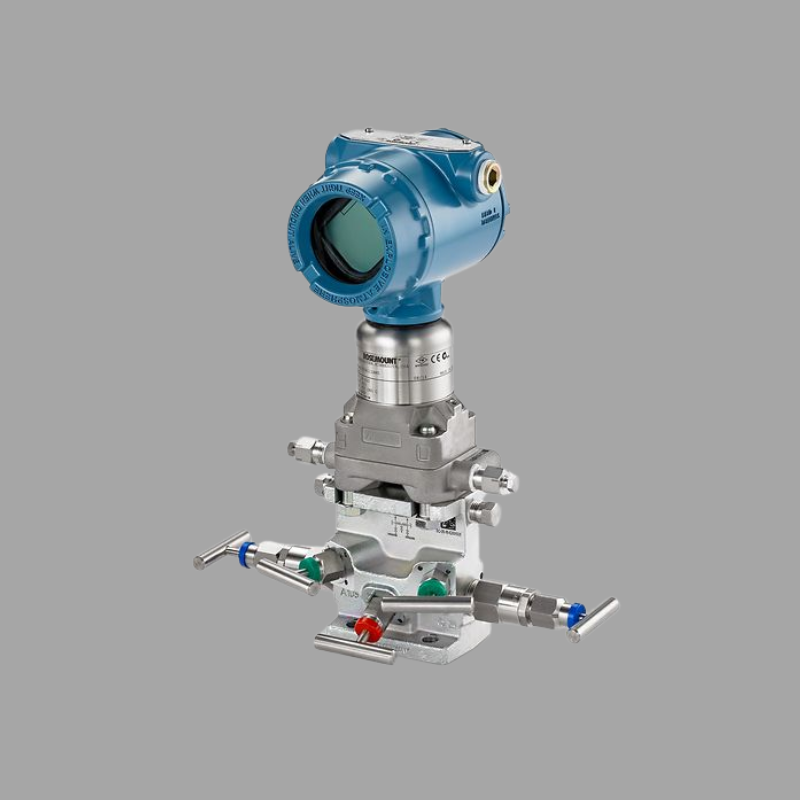

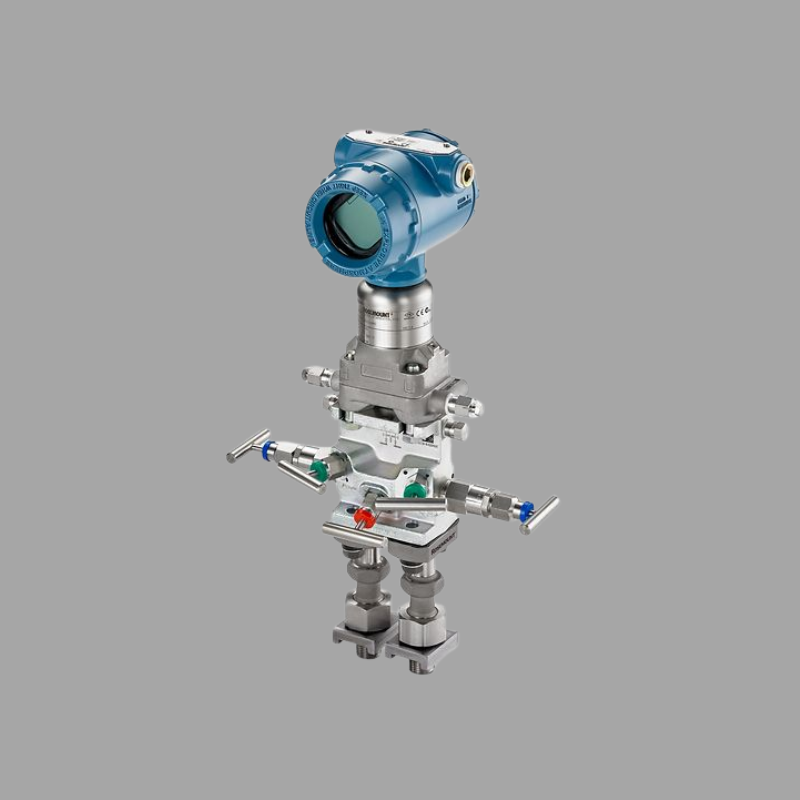

Una panoramica completa del trasmettitore di pressione multivariabile Rosemount 4088
Il Rosemount 4088, sviluppato da Emerson Automation Solutions,è un trasmettitore multivariabile sofisticato e altamente avanzato progettato per fornire una serie completa di misurazioni di processo da un singoloRappresenta una significativa evoluzione rispetto ai tradizionali trasmettitori di pressione a variabile singola, integrando più tecnologie di sensori in un unico dispositivo robusto.semplificando così l'installazione, riducendo il costo complessivo del sistema e migliorando la comprensione dei processi.
Il Rosemount 4088 è progettato per misurare contemporaneamente tre variabili critiche del processo:pressione differenziale (DP), pressione statica (SP) e temperatura di processo (T).Sfruttando queste tre misure primarie, il potente microprocessore interno del trasmettitore può calcolare e produrre una quarta variabile vitale:flusso di massa o flusso volumetrico.Questa capacità integrata di calcolo del flusso è la sua caratteristica più distintiva, rendendolo una soluzione ideale per gas, vapore,e applicazioni di flusso di liquidi senza la necessità di computer di flusso separati o di calcoli complessi nel sistema di controlloCiò si ottiene mediante l'applicazione di equazioni standard del settore, come quelle contenute nella relazione n. 3 dell'AGA per i liquidi e nella relazione n. 7/ISO 5167 dell'AGA per le piastre di orifizio.

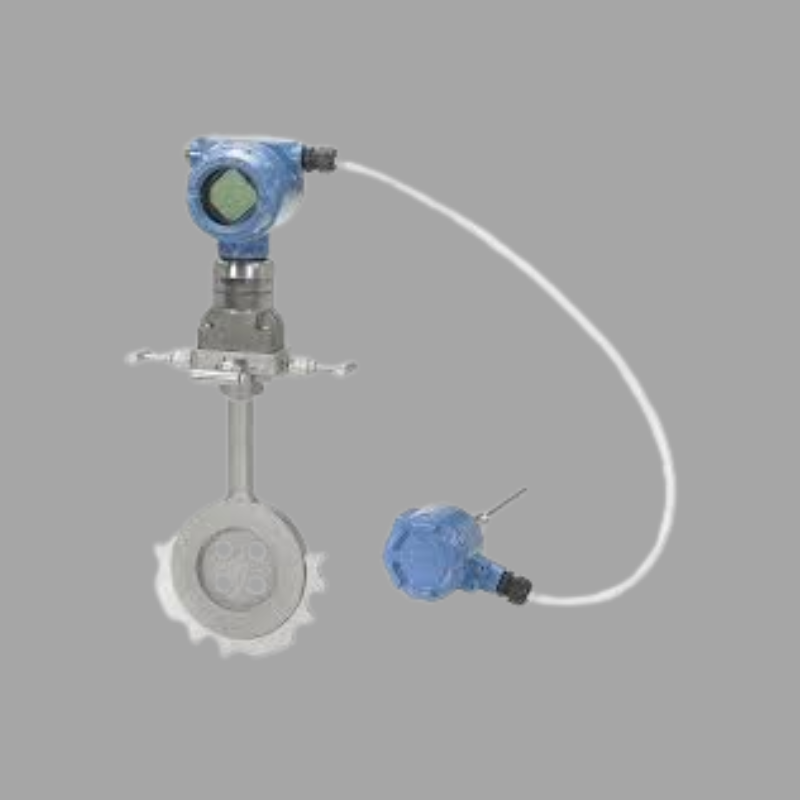

Il cuore delle prestazioni del 4088 risiede nella sua avanzata piattaforma di sensori coplanari.riducendo significativamente gli effetti delle variazioni di pressione e temperatura statiche sulla misurazione del DP criticoCiò si traduce in un'eccezionale stabilità a lungo termine e in una precisione di misurazione spesso± 0,04%Il RTD integrato (detettore di temperatura di resistenza) monitora con precisione la temperatura di processo direttamente nel punto di misura,che è cruciale per una precisa compensazione della temperatura e calcolo del flusso.
Un vantaggio chiave del Rosemount 4088 è la sua capacità di ridurre drasticamente il costo totale di proprietà.e trasmettitori di temperatura, con il loro hardware di montaggio associatoIl 4088 semplifica l'intero processo di installazione.(soprattutto con liquidi pericolosi), riduce fino alla metà i costi di materiale di installazione e di manodopera e riduce l'impronta fisica sul campo.
Il trasmettitore è ospitato in una custodia robusta e leggera in alluminio o acciaio inossidabile con rating NEMA 4X / IP66, garantendo un funzionamento affidabile in ambienti difficili e impegnativi.,display a cristalli liquidi (LCD) retroilluminato che può essere configurato per visualizzare una qualsiasi delle variabili misurate o calcolate, informazioni diagnostiche o messaggi di testo personalizzati.utilizza un'interfaccia operatore locale intuitiva (LOI) con pulsanti, che consente una configurazione sicura e protetta senza aprire il vano elettronica.
In termini di comunicazione, il 4088 è un dispositivo versatile.4-20 mA di uscita analogica con protocollo HART, che consente di trasmettere la variabile primaria (ad esempio DP) sul circuito analogo utilizzando il segnale digitale HART per accedere a tutte le altre variabili misurate e calcolate (SP, T,dati diagnostici.Inoltre, è disponibile in modelli che supportanoFondazione Fieldbus- eProfibus PAI protocolli digitali, che consentono un'integrazione veramente digitale nelle moderne architetture degli impianti e permettono la trasmissione di più variabili su un unico cavo, riducendo ulteriormente i costi di cablaggio.
| Categoria |
Dettagli |
| Nome del prodotto |
Emerson Rosemount 4088 Trasmettitore di pressione multivariabile |
| Funzione centrale |
Misurazione simultanea diPressione differenziale (DP), pressione statica (SP) e temperatura (T); calcolaFlusso di massa o flusso volumetricoutilizzando equazioni standard (AGA 3, AGA 7, ISO 5167) |
| Piattaforma sensore |
Avanzatoprogettazione co-pianale:- Sensori DP e SP allineati sullo stesso piano → minimizza gli effetti della pressione e della temperatura statici- RTD integrata per una misurazione e una compensazione accurate della temperatura del processo |
| Un vantaggio fondamentale |
Capacità multi-variabile integrata sostituisce più trasmettitori e computer di flusso:- Hardware di taglio, tubi d'impulso, collettori,e cablaggio- Riduce i punti di perdita → migliora la sicurezza- Riduce i costi di installazione e di manodopera fino al 50% |
| Prestazioni |
- Precisione del DP: fino a± 0,04% della lettura- Alta stabilità e affidabilità a lungo termine - Compensazione diretta e precisa della temperatura del flusso |
| Alloggio e protezione |
- Materiale: alluminio o acciaio inossidabileNEMA 4X / IP66- robusto, leggero, progettato per ambienti difficili |
| Visualizzazione e interfaccia utente |
- Grande schermo LCD retroilluminato - Mostra le variabili misurate/calcolate e la diagnostica - Interfaccia dell'operatore locale (LOI) con pulsanti per una configurazione di campo sicura e protetta |
| Comunicazione |
-4 ¢ 20 mA + HART(analogico + digitale) - Protocolli digitali:Fondazione Fieldbus&Profibus PA- Supporta trasmissione variabile multipla su un singolo cavo - Configurazione remota, diagnostica, manutenzione predittiva |
| Costi/benefici di proprietà |
- Un dispositivo sostituisce più strumenti- Meno componenti e connessioni → ridotto impatto- Meno costo totale di proprietà (CAPEX & OPEX) |
| Applicazioni tipiche |
-Flusso di vapore(saturi/super riscaldati)Flusso di gas naturale(trasferimento di custodia, misurazione fiscale)Flusso di idrocarburi liquidi(Lancetto, trasferimento)Flusso d'aria e gas in HVAC(ottimizzazione dell'energia)Flusso generale dei processi(con orificio, venturi, ugello di flusso) |
| Riassunto generale |
Più di un trasmettitore di pressione → uncomputer di flusso intelligenteFornisce misure multiple convalidate, diagnosi avanzate, comunicazione robusta e costi ridotti per settori come energia, petrolio e gas, raffinazione, chimica,e servizi pubblici. |
Tra le applicazioni tipiche in cui il Rosemount 4088 eccelle:
- Misurazione del flusso di vapore: misurazione e compensazione accurate del vapore (saturo o surriscaldato) per il monitoraggio dell'energia e il trasferimento di custodia.
- Flusso di gas naturale: calcolo preciso del flusso di massa di gas naturale e di altri gas per la misurazione fiscale, l'allocazione e il controllo dei processi.
- Flusso di idrocarburi liquidi: monitoraggio del flusso di vari liquidi nelle applicazioni di tubazione e trasferimento.
- Flusso di aria e gas nell'HVAC: Ottimizzazione dell'uso dell'energia nei grandi sistemi di riscaldamento, ventilazione e condizionamento dell'aria.
- "Flusso di processo generale": qualsiasi applicazione in cui la pressione differenziale su un elemento primario (piastra di orifizio, venturi, ugello di flusso) è utilizzata per determinare il flusso.
In sintesi, il Rosemount 4088 è più di un semplice trasmettitore di pressione; è un potente e intelligente computer di flusso integrato in un corpo di trasmettitore collaudato sul campo.Capacità di fornire più misurazioni convalidate da un unico punto, combinato con la sua costruzione robusta, la sua diagnostica avanzata e il supporto per i principali protocolli di comunicazione, lo rende uno strumento indispensabile per migliorare la precisione delle misurazioni,miglioramento dell'efficienza dei processi, riducendo le spese di capitale e di funzionamento in una vasta gamma di settori.
