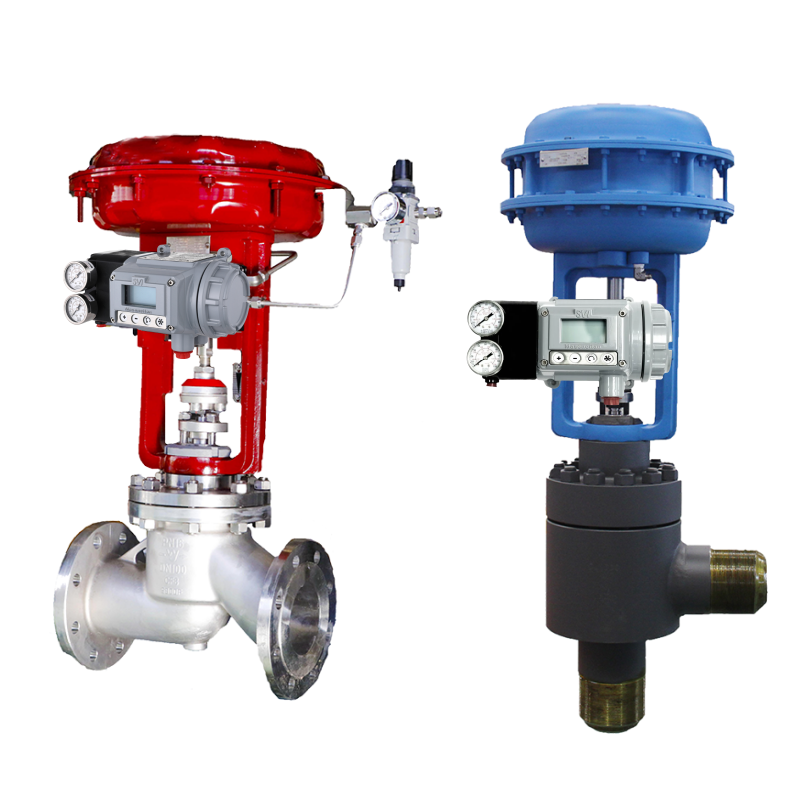

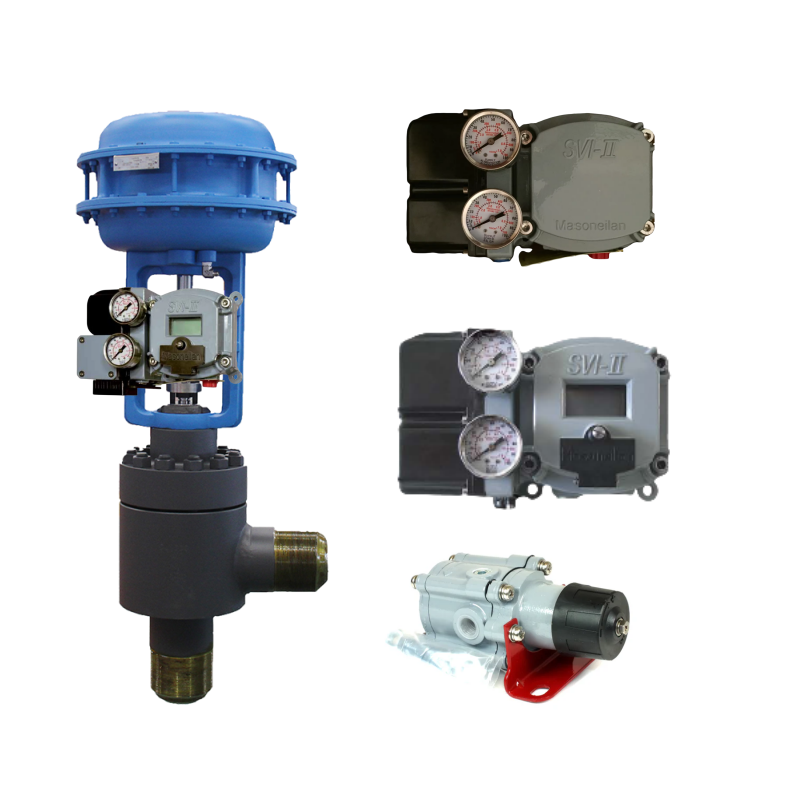

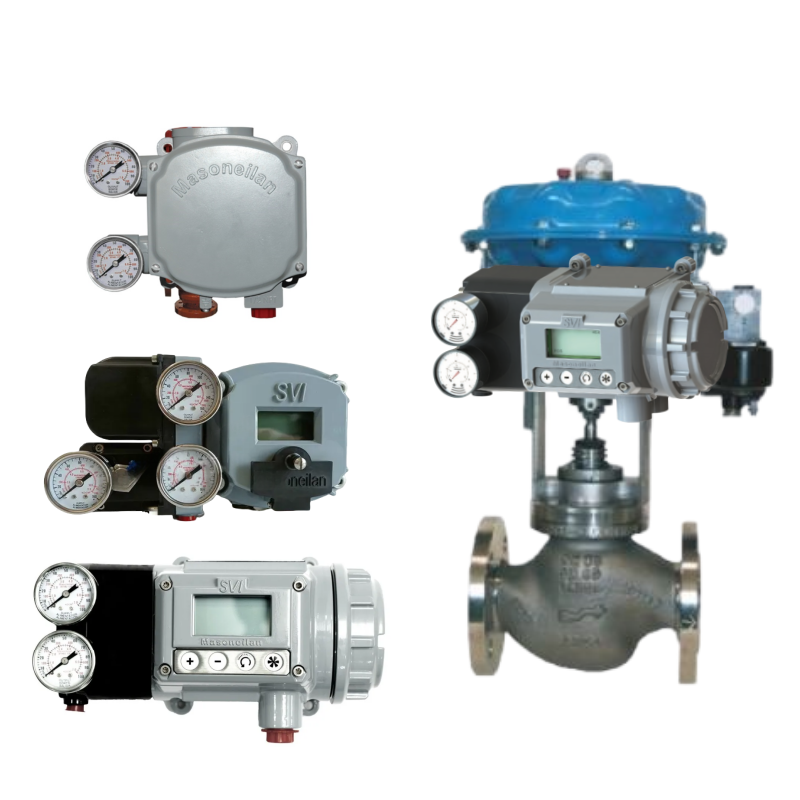

Posizionatore intelligente per valvole Masoneilan SVI2 con valvola cinese

Posizionatore per valvole intelligente Masoneilan SVI2 con valvola cinese

Introduzione al prodotto

Il Masoneilan SVI2 è un posizionatore per valvole intelligente ad alte prestazioni. Quando abbinato a valvole cinesi, fornisce un controllo preciso e affidabile per applicazioni industriali.

Specifiche tecniche

Prestazioni

- Isteresi + Banda morta: ±0,2%
- Ripetibilità: ±0,2%
- Sensibilità: ±0,2%
- Conformità: ±0,3%
- Precisione: ±0,5% (tipico +0,25%)

Alimentazione e segnale di ingresso

- Segnale: 4 - 20mA con protocollo di comunicazione HART®
- Alimentazione: Derivata dal segnale di controllo 4 - 20mA
- Tensione minima del terminale: 11,2 Volt CC
- Segnale di corrente minimo: 3,6mA

Condizioni operative

- Intervallo di temperatura operativa: da -50°C a +85°C
- Pressione di alimentazione dell'aria:
    - Azione singola: da 1,4 a 6,9 bar
    - Doppia azione: da 1,4 a 10,3 bar

- Consumo d'aria:
    - Azione singola:
      - 2,1 bar: 0,22 scfm (8/m)
      - 4,2 bar: 0,282 scfm (81/m)
      - 6,3 bar: 0,424 scfm (21/m)

    - Doppia azione:
      - 2,1 bar: 0,424 scfm (21/m)
      - 4,2 bar: 0,565 scfm (61/m)
      - 6,3 bar: 0,847 scfm (241/m)
      - 8,4 bar: 10,6 scfm (301/m)

Materiali e costruzione

- Alloggiamento: Alloggiamento in alluminio standard, acciaio inossidabile disponibile su richiesta
- Rivestimento: Poliuretano grigio, conforme a ISO 12944 - 2 Categoria C4

Certificazioni e conformità

- Protocollo HART: Supporta il protocollo HART Revision 5 o 7
- Standard EMC: Conforme a EN 61000 - 4 - 2, 3, 5, 6, 8 e IEC 8014 - 2, - 3, - 4
- Certificazioni di sicurezza: FM, FMA, FIX, IECEx
- Certificazioni regionali: CCC, ITRL, CCOE, CU - TR, AZS, UZ, INMETRO, JIS, KOSHA, IA, UCRAINA
- Grado di protezione dell'alloggiamento: NEMA 4X/IP66
- Marcatura CE: Conforme a EC6I508 Sezione 2 - 3 per l'autocertificazione SIL2

Diagnostica e funzionalità

- Cinque sensori di pressione: Per monitoraggio e diagnostica
- Conteggio corse: Registra il numero totale di corse della valvola
- Tempo di funzionamento della valvola: Registra il tempo trascorso in apertura, chiusura e posizioni quasi chiuse
- Firma della valvola di controllo offline: Supporta la firma della valvola di controllo offline utilizzando VarVue Suite o Advanced DTM
- Monitoraggio dell'attrito online: Monitora l'attrito online tramite Valve Aware
- Diagnostica aggiornabile: Livello diagnostico aggiornabile sul campo in base alle esigenze dell'utente

Comunicazione e uscite

- Trasmettitore di posizione: 4 - 20mA, a due fili alimentato ad anello, con tensione standard da 10 a 24 Vdc
- Contatti digitali configurabili: Due interruttori a stato solido isolati configurabili e integrati, 30 Vdc, 1A

Corsa dell'attuatore

- Movimento lineare: da 6,4 mm a 150 mm (montaggio standard); oltre 150 mm richiede un montaggio esteso
- Movimento rotatorio: da 18 a 140 gradi
- Risoluzione del sensore di corsa: 0,0015%

Caratteristiche

- Design universale: Adatto sia per applicazioni con valvole lineari che rotanti
- Sensore di posizione senza contatto: Tecnologia collaudata del sensore di posizione senza contatto
- Display e controlli locali: LCD esterno e pulsanti per un facile funzionamento in loco
- Setup Wizard: Messa in servizio facile e veloce con Setup Wizard
- Diagnostica offline e online: Funzioni diagnostiche complete sia per condizioni offline che online
- Due interruttori configurabili: Due interruttori a stato solido isolati configurabili e integrati
- Comunicazione HART: Supporta il protocollo di comunicazione HART per l'integrazione con vari sistemi di controllo
- Alloggiamento durevole: Alloggiamento robusto in alluminio anodizzato

Applicazioni

Questa combinazione è ampiamente utilizzata in settori come petrolio e gas, produzione di energia, raffinazione, petrolchimico, midstream oil & gas, upstream oil & gas, ecc. È adatta a varie applicazioni tra cui generatori a turbina a vapore, condensatori, torri di raffreddamento, edifici dei reattori, edifici delle turbine, aree degli impianti dei reattori e BOP, turbine a vapore, turbine a gas, generatori di vapore a recupero di calore, bilanciamento dell'impianto, distillazione, idrotrattamento, reforming, cracking, miscelazione secondaria, tempra e frazionamento, compressione del gas di carica, separazione, operazioni di integrità delle condotte, disidratazione, refrigerazione, liquefazione, carico/spedizione, rigassificazione, disidratazione/trattamento ausiliario, compressione, ecc.

Vantaggi

- Messa in servizio più rapida: L'installazione e la messa in servizio rapide riducono i tempi di fermo e migliorano l'efficienza
- Posizionamento accurato: Assicura un posizionamento preciso della valvola per un controllo ottimale del processo
- Comunicazione bidirezionale: Facilita l'installazione e il monitoraggio locali o remoti
- Integrazione con i sistemi di controllo: Compatibile con molti sistemi di controllo e software di gestione delle risorse
- Prestazioni ottimizzate: Offre un controllo delle valvole ad alte prestazioni indipendentemente dalle dimensioni dell'attuatore
