Luogo di origine:
China
Marca:
SCHUNK
Certificazione:
Provide
Numero di modello:
PHL 25-045
Contattici
Specificità generali:
- Un colpo alla mascella:45 mm
- Peso:10,89 kg
- Peso raccomandato del pezzo da lavorare:20,5 kg
- Volume della bombola per doppia corsa:107 cm3
- Lunghezza massima ammissibile del dito:200 mm
- Peso massimo ammissibile per dito:1 kg
- Classe di protezione IP:41
- Temperatura ambiente minima:5 °C
- Temperatura ambientale massima:90 °C
- Ripeto, precisione:00,02 mm
Performance:
- Forza di chiusura:500 N(con lunghezze delle dita di 0 mm:508 N)
- Forza di apertura:500 N(con lunghezze delle dita di 0 mm:508 N)
- Orario di chiusura:0.15 s
- Orario di apertura:0.15 s
- Momento Mx max.:29 Nm
- Un attimo.120 Nm
- Momento Mz max.:33 Nm
- Max. forza assiale Fz max.:1000 N
Parametri di funzionamento:
- Pressione minima di funzionamento:2 bar
- Pressione massima di funzionamento:8 bar
- Pressione nominale di funzionamento:6 bar
Calcolo della forza di presa:La forza di presa totale è calcolata sommando le forze esercitate individualmente su ciascuna mascella.si prega di fare riferimento all'illustrazione che accompagna.
La lunghezza delle dita della pinza è determinata misurando dalla superficie di riferimento alla distanza P, allineata con l'asse principale.Questa lunghezza non deve superare il massimo definito sotto pressione nominale di funzionamentoQualsiasi aumento della pressione al di là di questa soglia richiede una riduzione della lunghezza del dito, proporzionale all'aumento della pressione rispetto allo stato nominale.
L'accuratezza di ripetizione nel contesto di questo meccanismo è espressa dalla variazione di posizione osservata in una serie di 100 cicli ininterrotti.
Il peso del pezzo di lavoro, adatto alla presa a forza, è calcolato utilizzando un coefficiente di attrito statico pari a 0.1Questo calcolo include anche un fattore di sicurezza di 2, che fornisce un margine di resistenza allo scivolamento durante l'accelerazione dovuta alla gravità (g).i pesi accettabili dei pezzi di lavoro possono essere notevolmente maggiori.
Le durate di chiusura e di apertura qui riportate sono associate esclusivamente ai movimenti della mascella di base e non comprendono eventuali incrementi di tempo legati alle variazioni delle dita della pinza.Elementi temporali aggiuntivi, come i tempi di commutazione delle valvole, gli intervalli di riempimento del tubo e i periodi di reazione del PLC, sono esclusi da questi calcoli e devono essere presi in considerazione durante le stime del tempo di ciclo.

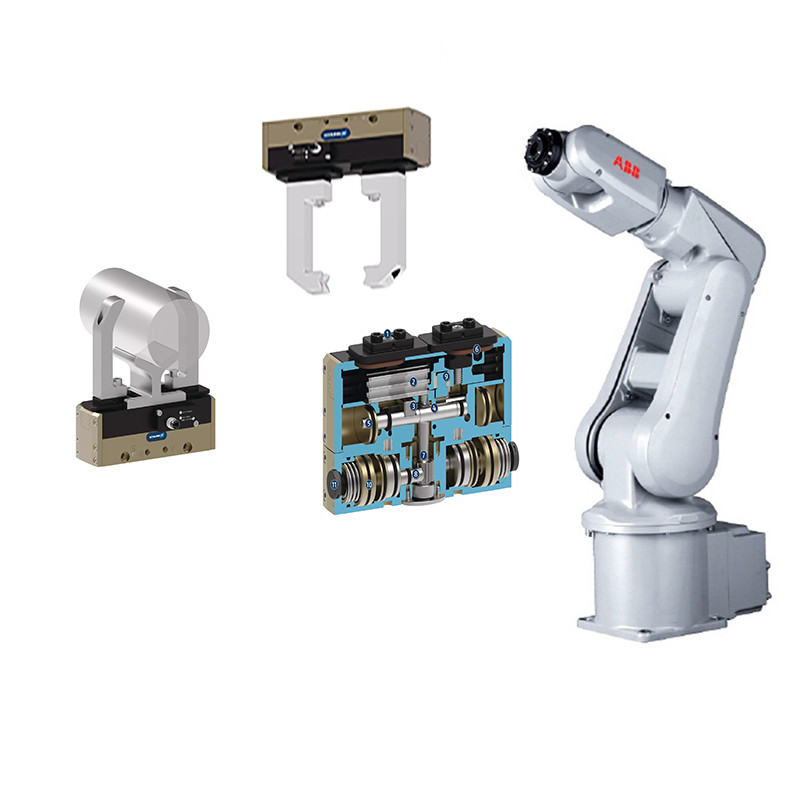

La funzionalità di questo sistema si basa sul principio di funzionamento di una struttura a doppio pistone.
Il corpo principale del prodotto è costruito utilizzandoAluminici, in particolare attraverso una tecnica di profilo estruso, che garantisce durata e finitura di alta qualità.
Le mascelle di base sono fabbricate da un robustoLeghe di alluminioe sono rifinite con un processo di anodizzazione, fornendo una maggiore resistenza e uno strato protettivo contro l'usura e la corrosione.
Questo prodotto è dotato di unGuida ferroviaria a profilosistema che garantisce un movimento regolare e preciso necessario per applicazioni ad alte prestazioni.
L'azione di questo prodotto èpneumaticiazionato e richiede aria compressa filtrata, conforme alla norma ISO 8573-1:2010 con una specifica di classe di purezza di [7:4[4].
Un'ampiaGaranzia di 24 mesiIl prodotto è fornito, offrendo tranquillità e un servizio affidabile per un periodo prolungato.
Al momento dell'acquisto, il pacchetto include:con una lunghezza massima non superiore a 50 mm,, e dettagliatoistruzioni di montaggioInoltre, il manuale operativo, unitamente alla dichiarazione di costituzione, può essere facilmente consultato online per la vostra comodità.
Il dispositivo può essere dotato di un'unità meccanica di mantenimento della forza di presa o di una valvola di mantenimento della pressione, identificata come valvola di mantenimento della pressione.SDV-PLa Commissione ritiene che la proposta di direttiva sia sufficiente per garantire un rendimento uniforme in diverse condizioni.
La parte del braccio robotico SCHUNK PHL 25-045 è un componente essenziale progettato per sofisticati sistemi di presa in vari ambienti industriali.si vanta di un design robusto certificato per soddisfare rigorosi standard, garantendo affidabilità e durata in ambienti difficili.il modello PHL 25-045 si integra perfettamente in una vasta gamma di componenti di apparecchiature industriali.
Progettato per una quantità minima di un ordine e al prezzo di 2600 dollari, questo sistema di pinze è accessibile sia per operazioni su piccola che su larga scala.Il pacchetto standard garantisce che il prodotto arrivi sicuro e pronto per l'impiego immediato. Con tempi di consegna tempestivi e termini di pagamento flessibili tramite T/T o Link, SCHUNK offre convenienza ed efficienza ai propri clienti.La capacità di approvvigionamento di queste parti del braccio robotico è sufficiente a soddisfare le richieste di varie industrie, garantendo che le operazioni possano essere scalabili senza preoccuparsi della disponibilità delle parti.
Il PHL 25-045 ha un Ocv di 63,7 V e ha un intervallo di pulizia variabile, che è cruciale per mantenere le prestazioni e la longevità del sistema di pinze.Il suo livello di protezione IP65 significa che il prodotto è ben protetto dalla penetrazione di polvere e dai getti d'acqua a bassa pressione da qualsiasi direzione, che lo rende adatto per l'uso in ambienti industriali difficili.Queste caratteristiche rendono la SCHUNK PHL 25-045 parte integrante di qualsiasi sistema automatizzato o semiautomatico che richiede capacità di presa affidabili e precise.
Le occasioni e gli scenari di applicazione della SCHUNK PHL 25-045 comprendono le linee di assemblaggio automatizzate, la manutenzione delle macchine, la movimentazione dei materiali e l'imballaggio in settori quali la produzione automobilistica,elettronicaLa sua adattabilità e precisione la rendono una componente inestimabile di qualsiasi inventario di parti di attrezzature industriali.miglioramento dell'efficienza e dell'efficacia dei sistemi di presa in molteplici impianti operativi.
Che si tratti di un piccolo laboratorio o di un grande stabilimento produttivo, lo SCHUNK PHL 25-045 offre le prestazioni e l'affidabilità richieste dalle industrie moderne.Con la sua ampia capacità di approvvigionamento e il suo impegno per la qualità, SCHUNK garantisce che i suoi sistemi di presa rimangano una scelta privilegiata per le imprese che cercano di ottimizzare le loro operazioni con parti di apparecchiature industriali di qualità superiore.
Marchio:SCHUNK
Numero di modello:PHL 25-045
Luogo di origine:Cina
Certificazione:Fornire
Quantità minima d'ordine:1
Prezzo:2600 dollari.
Dettagli della confezione:Pacchetto standard
Tempo di consegna:Tempestivo
Condizioni di pagamento:T/T, collegamento
Capacità di approvvigionamentoBasta cosi '.
Colpo per mascella:45 mm
Intervallo di pulizia:Variabile
Forza di apertura:500 N
Modello:PHL 25-045
Tipo di prodotto:Robot-gripper
La nostra pinza robot è compatibile con vari tipi di sistemi robotici, tra cuiBraccio robot di montaggio,Braccio robot cinese, eBraccio robotico ABBÈ un componente versatile progettato per la precisione e l'affidabilità.
Il nostro prodotto Robotic Arm Parts viene fornito con un supporto tecnico completo e servizi per garantire la vostra soddisfazione e le prestazioni ottimali del vostro braccio robotico.Il nostro supporto include una documentazione dettagliata del prodotto, una robusta sezione FAQ sul nostro sito web, e l'accesso agli aggiornamenti del firmware e agli strumenti software per scopi di programmazione e diagnostica.Forniamo anche consigli di manutenzione e migliori pratiche per la cura dei componenti del braccio robotico. Si prega di notare che i servizi di supporto tecnico diretto sono forniti durante gli orari di lavoro standard e possono variare a seconda della regione.il nostro team di esperti tecnici è pronto ad assistervi con una guida passo passoPer ulteriori risorse e materiale di supporto, consultare il nostro sito web.
Imballaggio del prodotto per le parti del braccio robotico:
Tutti i componenti delle parti del braccio robotico sono saldamente racchiusi in inserti di schiuma di protezione personalizzati per garantire la stabilità durante il trasporto.Ogni parte è avvolta individualmente in materiale antistatico per evitare danni da scarica elettrostaticaL'imballaggio esterno è costituito da una scatola di cartone corrugato resistente, con etichetta del nome del prodotto, numeri di parti e un codice a barre scansionabile per una facile identificazione e gestione delle scorte.
Istruzioni di spedizione per le parti del braccio robotico:
Le parti del braccio robotico confezionate verranno spedite in una scatola di cartone ondulato sigillata con adesivi fragili su tutti i lati per avvisare i corrieri del contenuto delicato.La scatola sarà saldamente sigillata con nastro adesivo per evitare l'apertura durante il trasportoUn foglio di imballaggio dettagliato sarà allegato all'esterno in una busta impermeabile, elencando tutti i componenti inclusi e le rispettive quantità.La spedizione sarà effettuata tramite un fornitore logistico affidabile con copertura assicurativa per il valore totale del contenuto., e le informazioni di tracciamento verranno fornite al momento della spedizione.
