Luogo di origine:
China
Marca:
SCHUNK
Certificazione:
Provide
Numero di modello:
PHL 25-045
Contattici
Ogni mascella può muoversi di 45 mm per colpo. Il dispositivo offre una forza di chiusura e apertura costante di 500 N, che aumenta leggermente a 508 N quando non si estendono le dita.
L'unità ha un peso di 1,89 kg e può gestire un peso massimo raccomandato del pezzo di lavoro di 2,5 kg.Permette una lunghezza massima ammissibile del dito di 200 mm e può trasportare un peso fino a 1 kg per dito.
Il volume del cilindro per doppia corsa è di 107 cm3 e la pressione di esercizio varia da un minimo di 2 bar a un massimo di 8 bar, con una pressione nominale ottimale di 6 bar.
Il dispositivo è in grado di fornire un'elevata precisione con una precisione di ripetizione di 0,02 mm.
Con una classe di protezione IP di 41, funziona adeguatamente a temperature ambientali comprese tra 5°C e 90°C.
La forza assiale massima (Fz max.) che il dispositivo può sopportare è di 1000 N. Può anche sopportare coppia significativa con un massimo di 29 Nm sull'asse Mx, 120 Nm sull'asse My,e 33 Nm sull'asse Mz.
Ilforza di presasi riferisce alla forza collettiva esercitata da ogni singola mascella mentre si tiene un oggetto a una determinata distanza, indicata comeP(si veda l'illustrazione allegata per chiarimenti).
Illunghezza del ditoè la distanza dalla superficie di riferimento predefinita all'asse principale, identificata come distanzaPQuesta misurazione mostra il limite superiore di lunghezza del dito possibile alla pressione di funzionamento standard.è essenziale ridurre la lunghezza del dito in un rapporto coerente con la pressione nominale di funzionamento.
Precisione di ripetizioneè caratterizzato dalla coerenza del posizionamento finale in una sequenza di 100 cicli ininterrotti.
Ilpeso del pezzoè la massa determinata che può essere maneggiata in modo sicuro da un'impostazione di forza che incorpora un coefficiente di attrito statico pari a 0,1 e un fattore di sicurezza pari a 2.Questo calcolo è destinato a prevenire lo slittamento durante l'accelerazione equivalente all'accelerazione gravitazionaleg- L'impiego di tecniche di formazione o di afferrazione per cattura aumenta notevolmente il peso ammissibile del pezzo.
Orari di chiusura e di aperturaIndicare le durate necessarie per la chiusura e l'apertura delle mascelle di base del dispositivo di presa, escludendo le durate aggiuntive come quelle per la commutazione delle valvole, il riempimento del tubo e la risposta del PLC.Tali periodi devono essere debitamente contabilizzati durante il calcolo dei tempi complessivi del ciclo.
La struttura operativa del dispositivo si basa sul principio diprincipio del doppio pilastro e del pignone.
La costruzione principale dell'alloggiamento è costituita da alluminio, utilizzando specificamente un profilo estruso per garantire robustezza e durata.
La mascella di base è realizzata con una lega di alluminio di alta qualità, trattata con un processo di anodizzazione per migliorare le sue proprietà superficiali, come l'usura e la resistenza alla corrosione.
Il dispositivo utilizza una guida ferroviaria a profilo per facilitare movimenti azionati precisi e fluidi, contribuendo all'affidabilità e alla precisione del sistema.
Il meccanismo di azionamento funziona pneumaticamente e richiede aria compressa filtrata conforme alle norme ISO 8573-1:2010, in particolare ai livelli di pulizia di 7:4:4.
Una garanzia completa copre il prodotto per un periodo di 24 mesi, fornendo ai clienti sicurezza e supporto.

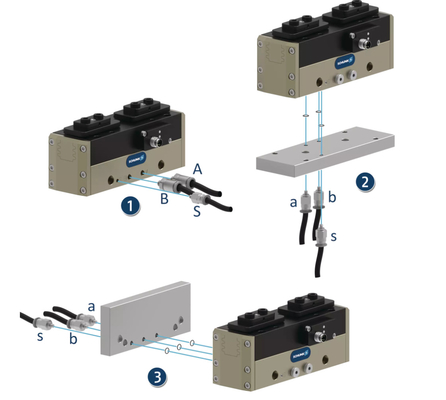

L'acquisto comprende anche le maniche di centro e gli anelli O necessari per il collegamento diretto.e un manuale operativo con dichiarazione di costituzione è facilmente accessibile online per ulteriori indicazioni.
Le opzioni di miglioramento includono una versione che viene fornita con un dispositivo meccanico di manutenzione della forza di presa.è disponibile una valvola di mantenimento della pressione SDV-P per garantire prestazioni costanti.

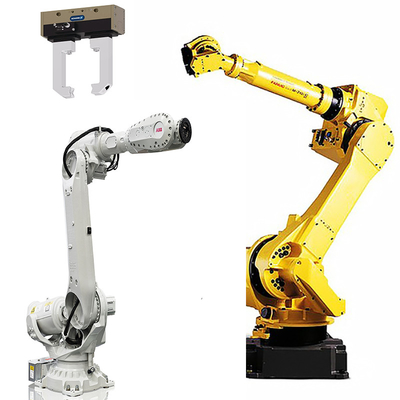

Il braccio robotico SCHUNK PHL 25-045 è un componente eccezionale nel mondo delle parti di apparecchiature industriali, progettato per migliorare la precisione e l'efficienza dei sistemi automatizzati.Come esempio di una pinza robot di alta qualità, questo prodotto vanta una serie di caratteristiche che lo rendono adatto per varie occasioni e scenari di applicazione.si distingue come un'aggiunta significativa a qualsiasi inventario di parti di robot industriali.
Prodotto con la precisione e la durata attese da un marchio con la reputazione di SCHUNK, il modello PHL 25-045 proviene dalla Cina, garantendo una miscela di tecnologia avanzata ed efficienza economica.Il sistema di pinze robotizzate è stato meticolosamente testato e certificato per garantire le sue prestazioni e la sicurezza in una moltitudine di ambienti industrialiCon un ordine minimo di una sola unità e un prezzo competitivo di 2600 dollari, lo SCHUNK PHL 25-045 è accessibile sia per applicazioni su piccola scala che per sistemi più grandi e complessi.
I dettagli dell'imballaggio sottolineano la cura e l'attenzione dedicate al prodotto, garantendo che arrivi in perfette condizioni con un imballaggio standard che protegge l'integrità della pinza durante il trasporto.I clienti possono aspettarsi tempi di consegna tempestivi e con condizioni di pagamento convenienti come T/T e Link, il processo di approvvigionamento è semplice e senza problemi.L'impegno di SCHUNK per la fornitura si riflette nell'ampia disponibilità del PHL 25-045, pronto a soddisfare le esigenze di varie industrie.
Progettato per funzionare a una temperatura ambiente massima di 90 °C e con un livello di protezione di IP23S, lo SCHUNK PHL 25-045 è adatto per ambienti industriali difficili.La sua imponente forza di apertura di 500 N gli consente di svolgere una vasta gamma di compiti con facilità, che lo rende la scelta ideale per applicazioni che richiedono manipolazioni precise e capacità di presa ferma.La classificazione del prodotto come sistema di pinze sottolinea la sua funzione specializzata in automazione e robotica.
L'intervallo di pulizia per la SCHUNK PHL 25-045 è variabile, consentendo piani di manutenzione flessibili che possono essere adattati alle specifiche esigenze operative di diverse applicazioni.Questa caratteristica garantisce che la parte del braccio robotico rimanga in condizioni ottimali, contribuendo alla longevità e all'affidabilità dell'intero sistema automatizzato a cui è destinato.
sia integrati in linee di produzione, stazioni di imballaggio o processi di assemblaggio,la SCHUNK PHL 25-045 è l'incarnazione di un componente versatile e indispensabile nel settore delle parti di robot industrialiSi tratta di un investimento che promette di migliorare la produttività, l'accuratezza e le prestazioni complessive di qualsiasi sistema robotico di cui diventi parte.
Marchio:SCHUNK
Numero di modello:PHL 25-045
Luogo di origine:Cina
Certificazione:Fornire
Quantità minima d'ordine:1
Prezzo:2600 dollari.
Dettagli della confezione:pacchetto standard
Tempo di consegna:tempestivo
Condizioni di pagamento:T/T, L/C
Capacità di approvvigionamentoBasta.
Regolabilità della corsa:- No
Forza di chiusura:500 N
Marca:SCHUNK
Temperatura ambiente massima:90 °C
Modello:PHL 25-045
Migliora il tuo braccio robot di assemblaggio con la nostra SCHUNK Robot Gripper, una parte del corpo vitale per la precisione e la durata.il modello PHL 25-045 è una testimonianza del nostro impegno per la qualità e la funzionalità.
Grazie per aver scelto le nostre parti per braccia robotiche per le vostre esigenze di automazione.Siamo impegnati a fornirvi un supporto tecnico completo e servizi per garantire la vostra soddisfazione e le prestazioni ottimali del vostro braccio robotico.
Se dovesse incontrare problemi o avere domande riguardanti l'installazione, il funzionamento o la manutenzione delle nostre parti del braccio robotico, il nostro team di assistenza tecnica esperto è disponibile per assisterla.Offriamo una guida per la risoluzione dei problemi, consulenza tecnica e soluzioni a problemi comuni per ridurre al minimo i tempi di inattività e mantenere la produttività.
Per un supporto più approfondito, forniamo una serie di servizi tra cui:
Il nostro impegno per l'eccellenza del servizio assicura che il nostro supporto si estenda oltre l'acquisto iniziale.contratti di servizi, e accesso alla nostra base di conoscenze e documentazione.
Incoraggiamo inoltre i clienti a fornire feedback e condividere le loro esperienze con i nostri prodotti.Le vostre intuizioni sono inestimabili per noi, poiché miglioriamo continuamente i nostri servizi di supporto e sviluppiamo prodotti innovativi che soddisfano le vostre esigenze in continua evoluzione..
Per ulteriori informazioni, consultare la documentazione fornita con il prodotto o visitare il nostro sito web per ulteriori risorse.Il nostro obiettivo e' fornire un supporto affidabile per mantenere i vostri sistemi robotici al massimo delle loro prestazioni..

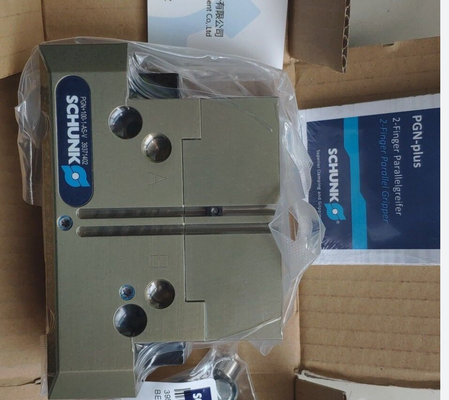

Imballaggio del prodotto per le parti del braccio robotico:
Tutti i singoli componenti delle parti del braccio robotico sono fissati in inserti di schiuma personalizzati per garantire la stabilità durante il trasporto.La schiuma è contenuta in una scatola di cartone robusta progettata per resistere alle condizioni di trasporto standard. Ogni scatola è sigillata con nastro adesivo pesante ed è chiaramente etichettata con il contenuto e le istruzioni di utilizzo.
Spedizione di parti di braccio robotico:
Le parti del braccio robotico confezionate vengono spedite in una scatola di cartone rinforzato, con rivestimento aggiuntivo per assorbire qualsiasi impatto durante il trasporto.La cassa è legata per sicurezza e contrassegnata con le informazioni di spedizione appropriateUtilizziamo servizi di corriere affidabili per garantire la consegna tempestiva e sicura alla destinazione specificata dal cliente.
