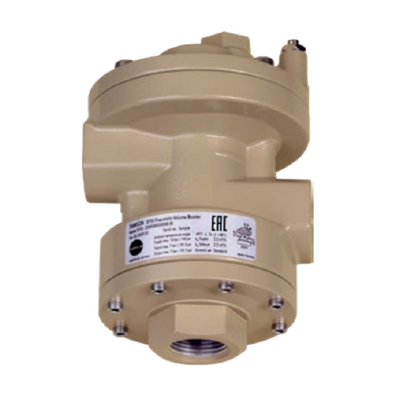

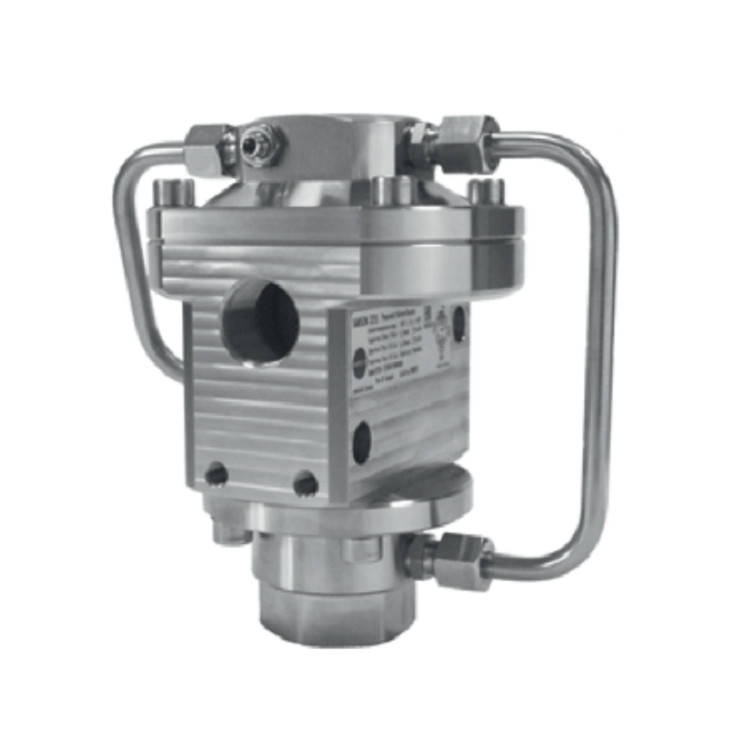

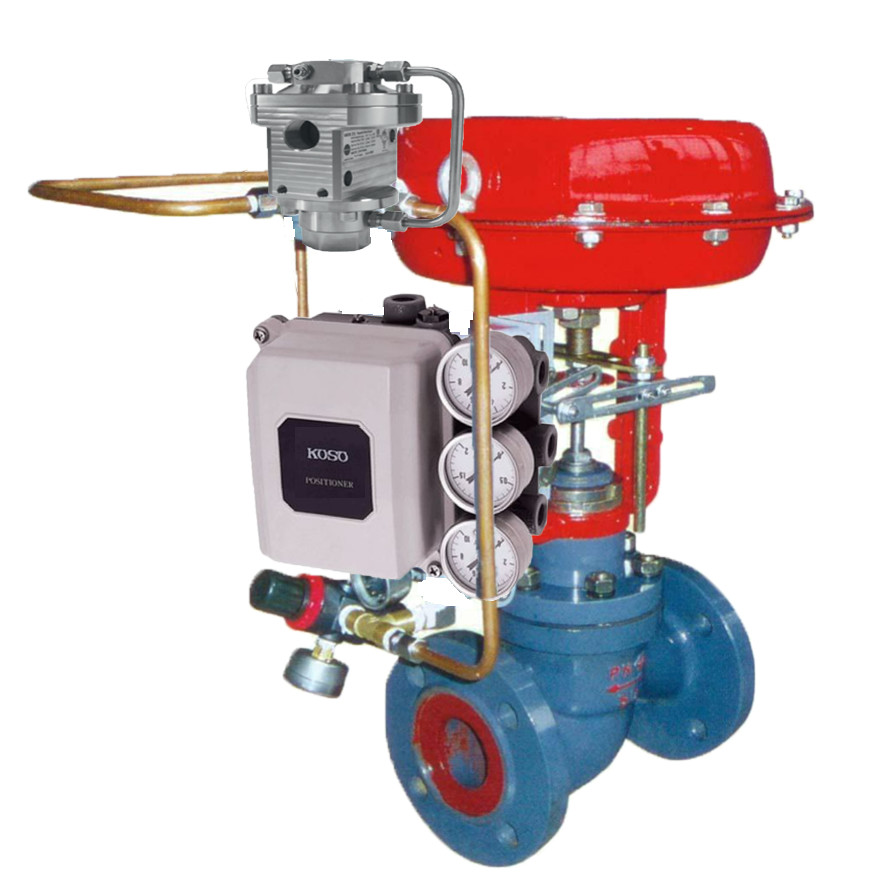

Posizionatore della valvola di regolazione con il ripetitore di volume pneumatico di Samson 3755 e KOSO EPA800

Capacità massima

Capacità quando l'uscita è a sfogo atmosferico.

Prestazioni

Per attuatore a semplice effetto

Livello di risposta 0,1% della corsa completa

Ripetibilità 0,2% della corsa completa

Effetto pressione di alimentazione 0,1%/10 Kpa

Per attuatore a doppio effetto

Linearità 1,5% della corsa completa



Isteresi 0,8% della corsa completa

Livello di risposta 0,2% della corsa completa

Ripetibilità 0,3% della corsa completa

Effetto pressione di alimentazione 0,4%/50 Kpa

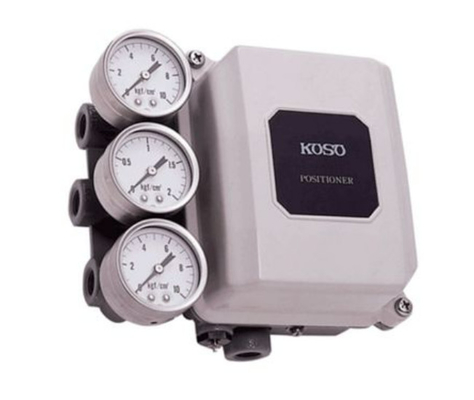

KOSO

Quanto sopra rappresenta le prestazioni del posizionatore su un attuatore senza valvola. Per le prestazioni dell'unità completa con valvola e attuatore, vedere la SPECIFICA STANDARD KOSO.
Collegamento aria

Rc 1/4
Collegamento cablaggio

10 90% RH

Involucro

Tipo antideflagrante (Exia CT6)

01172

Accessori standard
Commutazione Auto-Manuale

CARATTERISTICHE UTILIZZABILI CON ATTUATORI DA BASSA AD ALTA CAPACITÀ Regolando la molla di controllo della capacità integrata, il posizionatore può essere reso ottimale per l'attuatore dato. BASSO CONSUMO D'ARIA La valvola pilota ha un basso consumo d'aria e un'elevata capacità. CARATTERISTICHE DI USCITA SELEZIONABILI Avendo una camma all'interno della costruzione di feedback, sono disponibili scelte diverse dalla caratteristica lineare standard. COMPATIBILE CON VARI TIPI DI FEEDBACK Applicabile ai seguenti tipi semplicemente scambiando il blocco camma. * Per attuatore di tipo lineare: Feedback per tipo a leva standard EP 8 1 * Per attuatore rotativo: Feedback per tipo a leva EP 8 2 * Per attuatore rotativo: Feedback per collegamento diretto all'albero motore EP 8 4 VALVOLA PILOTA AD AZIONE INVERSA FACILMENTE DISPONIBILE Il posizionatore per attuatori a doppio effetto può essere utilizzato come valvola pilota ad azione inversa se combinato con un attuatore a molla di ritorno che richiede un'azione pilota inversa. STRUTTURA ANTIPRESSIONE E ANTIDEFLAGRANTE MARCATURA REGOLAZIONE IN SEDE POSSIBILE La struttura antipressione e antideflagrante, con i blocchi terminali e bobina racchiusi insieme in un unico pacchetto, consente di rimuovere il coperchio del posizionatore per ispezione interna o regolazione dello span anche in un ambiente esplosivo. COSTRUZIONE INTRINSECAMENTE SICURA PER UN AMPIO CAMPO DI APPLICAZIONI La costruzione intrinsecamente sicura (tipo coppia-bobina: EP82) racchiude terminali e bobina come un unico pacchetto. Questo, combinato con l'adozione della barriera zener specificata, rende l'unità applicabile in tutte le aree di gas pericolose (inclusa l'area di Classe 0) che vanno da ambienti a bassa (40) ad alta (60) temperatura.
