Diametro nominale all'entrata: | DN 25 - DN 200 | 1" - 8" | Orifizio: | API Standard come pure orifizio extra: 1 T 10/1 T+ 10 DI G 2 - 8 DI D 2 - 8 |
---|---|---|---|
₀ reale del diametro d dell'orifizio: | 11 - 190 millimetri | 0,433 - 7,087 dentro | Area reale dell'orifizio un ₀: | 95 - 25446,9 millimetri di ² | 0,147 - 39,443 nel ² |
Pressione: | 2.5 - 256 barre | 36 - 3705 psig | Entrata di valutazione della flangia: | PN 10 - PN 250 | CL150 - CL1500 |
Temperatura (conformemente all'en di BACCANO): | -45 200 a °C (speciale: °C) -162 - 300 | -49 392 a °F (speciale: °F) -259,6 - 572 | Temperatur (nach ASME): | -45 200 a °C (speciale: °C) -162 - 300 | -49 392 a °F (speciale: °F) -259,6 - 572 |
Materiale del corpo: | 1,0619, 1,4408 (speciale: Ciao lega) | SA 216 WCB, SA 351 CF8M, SA 352 LCB (speciale: Ciao lega) | Collegamento della valvola: | CRNA della flangia. all'en 1092 di BACCANO o al CRNA. a ASME B 16,5 o al CRNA. a JIS 2220 |
Tipo del carico: | Controllato mediante il medium trattato | Speciali: | Tipo di progetto pilota: Azione di schiocco | Apra: tolleranza di pressione di apertura di 1% | Chiu |
Approvazioni: | Sec di ASME. VIII divisione. 1, iso 4126-4, ANNUNCIO 2000-Merkblatt A2, AQSIQ, EAC, TSSA dell'en di | Società di classificazione: | LA LR, RINA, DNV GL, BV |
Evidenziare: | Tipo 811 Operated Safety Valve pilota,Pilota Operated Safety Valve di azione di schiocco,DN25 pilota Operated Safety Valve |

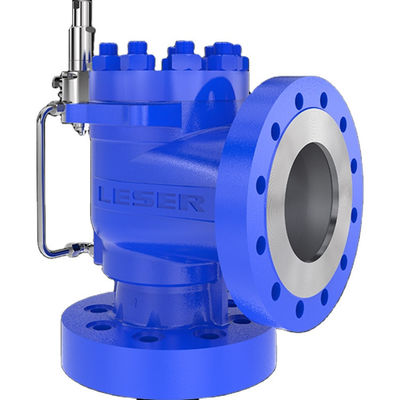

Tipo 811 valvola di sicurezza di azione di schiocco azionata pilota di alta efficienza
Soluzioni per alta efficienza della pianta
Valvole di sicurezza azionate pilota
Più alta capacità dello scarico di tutta la serie
Tenuta fino a pressione stabilita
Pressioni di esercizio fino a 96% della pressione stabilita
Contro-pressioni fino a 70% della pressione stabilita
Preventer di riflusso integrato come componente standard
La conduttura integrata impedisce il danno ed il congelamento

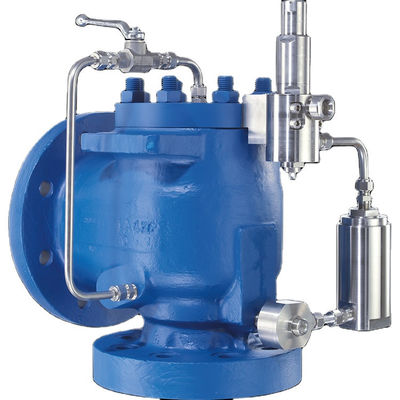

Sistema di carico supplementare
Attrezzatura che permette alle seguenti caratteristiche della valvola di sicurezza:
Tenuta fino a pressione stabilita
Pressioni di esercizio fino a 97% della pressione stabilita
Con poche perdite del debito medio per mettere i periodi in cortocircuito d'apertura
Adeguamento dell'analisi funzionale e della valvola possibile durante il funzionamento
Adatto a tutte le temperature di media
