Entrata nominale del diametro - filo: | 1/2» - 1 1/2» | 1/2» - 1 1/2» | Entrata nominale del diametro - flangia: | DN 15 - DN 25 | 1/2» - 1" |
---|---|---|---|
₀ reale del diametro d dell'orifizio: | 9 - 17,5 millimetri | 0,354 - 0,689 dentro | Area reale dell'orifizio un ₀: | 63.6 - 241 millimetro di ² | 0,099 - 0,374 nel ² |
Pressione: | 0.5 - 250 barre | 7,3 - 3626 psig | Entrata di valutazione della flangia: | PN 40 - PN 400 | CL150 - CL2500 |
Temperatura (conformemente all'en di BACCANO): | °C -45 - 150 | °F -49 - 302 | Temperatur (nach ASME): | °C -45 - 150 | °F -49 - 302 |
Ente materiale dello sbocco: | 1,0619, 1,4408, 0,7043 | SA 216 WCB, SA 351 CF8M, Duktil gr. 60-40-18 | Ente materiale dell'entrata: | 1,4104, 1,4404 | SA 479 430, SA 479 316L |
Collegamento della valvola: | CRNA del filo. all'iso 228-1 di BACCANO, all'iso 7-1/BS 21 o a ASME B1.20.1, CRNA della flangia. all | Soffietti materiali (facoltativo): | Acciaio inossidabile ed elastomero |
Tipo del carico: | A molle | ||
Evidenziare: | Tipo 462 valvola di riduzione della pressione,valvola di riduzione della pressione 250bar,1 |

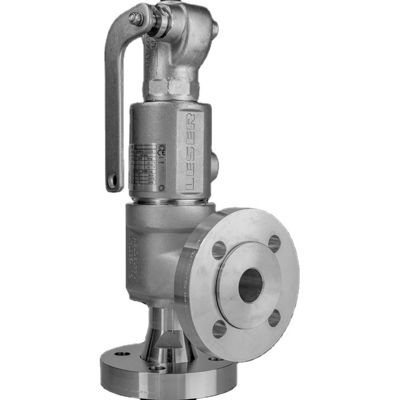

Tipo compatto 462 valvola di sicurezza di prestazione a molle di pressione
