Applicazioni: | • Sollievo termico • Aria/compressori e pompe • Gas e piante tecnici di CO2 • Terminali di LPG/LNG, | Entrata nominale del diametro - filo: | 1/2» - 1 1/2» | 1/2» - 1 1/2» |
---|---|---|---|
Entrata nominale del diametro - flangia: | DN 15 - DN 25 | 1/2» - 1" | ₀ reale del diametro d dell'orifizio: | 9 - 17,5 millimetri | 0,354 - 0,689 dentro |
Area reale dell'orifizio un ₀: | 63.6 - 241 millimetro di ² | 0,099 - 0,374 nel ² | Pressione: | 0.2 - 250 barre | 2,9 - 3626 psig |
Entrata di valutazione della flangia: | PN 40 - PN 400 | CL150 - CL2500 | Temperatura (conformemente all'en di BACCANO): | °C -273 - 450 | °F -459 - 842 |
Temperatur (nach ASME): | °C -196 - 450 | °F -321 - 842 | Ente materiale dello sbocco: | 1,0619, 1,4408, 0,7043 | SA 216 WCB, SA 351 CF8M, Duktil gr. 60-40-18 |
Ente materiale dell'entrata: | 1,4104, 1,4404 | SA 479 430, SA 479 316L | Collegamento della valvola: | CRNA del filo. all'iso 228-1 di BACCANO, all'iso 7-1/BS 21 o a ASME B1.20.1, CRNA della flangia. all |
Soffietti materiali (facoltativo): | Acciaio inossidabile, elastomero e hastelloy | Tipo del carico: | A molle |
Evidenziare: | Valvola di riduzione della pressione a molle DN15,Tipo 459 valvola di sicurezza di pressione,Valvola di sicurezza di pressione del filo PN400 |

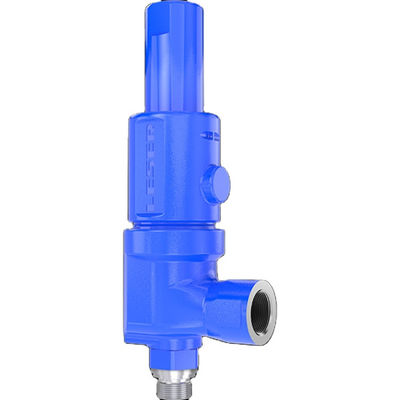

Tipo compatto a molle 459 valvola di sicurezza di prestazione di pressione
