Luogo di origine: | Cina |
---|---|
Marca: | Sempell |
Numero di modello: | BEONE |
Quantità di ordine minimo: | 1 insieme |
Imballaggi particolari: | Scatola di legno |
Tempi di consegna: | 30-60 giorni del lavoro |
Termini di pagamento: | T/T, L/C, D/A, Western Union |
Capacità di alimentazione: | 10 insiemi al mese |
Entrata di dimensione: | DN 100 - DN 600 NPS 4 - NPS24 | Gamma di temperature: | Fino a °F +700 °C/+1300 |
---|---|---|---|
Pressione stabilita: | 10 barre - 450 barre | Diametro dell'orifizio: | 66 millimetri - 438 millimetri |
Progettazione: | Cofano aperto, pistone equilibrato | Accessori: | Indicatore di posizione |
Disegno: | Tipo della molla del disco, assistito pneumaticamente | Corpo /Material: | 1.0460/SA105; 1.0619/SA216 WCB; 1.7335/SA182 F12 |
Materiali del corpo: | 1.7357/SA217 WC6; 1.7380/SA18 F22; 1.7379/SA217 WC9 | Corpo - materiale: | 1.4903/SA182 F91; 1.4901/SA182 F92 |
Evidenziare: | Valvola di sicurezza di saldatura del vapore dell'estremità,Valvola di sicurezza del vapore DN100,Valvola di sicurezza del vapore NPS24 |

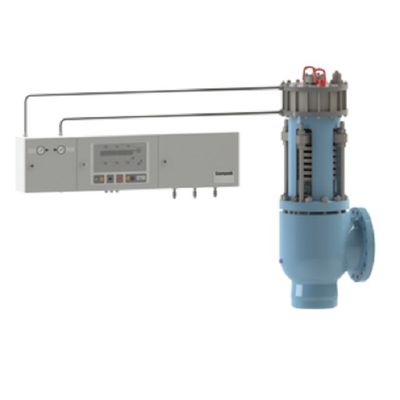

Progettazione del BEONE del modello di Sempell del BEONE con l'estremità di saldatura o la valvola di sicurezza ad alta pressione flangiata del vapore dei collegamenti
Valvola di sicurezza ad alta pressione per protezione della caldaia nella progettazione della molla del disco con l'estremità di saldatura o i collegamenti flangiati
Caratteristiche
Alta tenuta fino a pressione stabilita dovuto il carico supplementare
Buon funzionamento (nessun forze schioccando)
La molla del disco permette le forze più elevate confrontate alla molla a spirale. Ciò provoca le alte pressioni stabilite anche per le capacità elevate.
La fermata meccanica dell'ascensore assicura la stabilità funzionale
Chiudendo per la prova idrostatica senza parti supplementari
Alto contropressione permissibile
Specifiche
Entrata di dimensione: DN 100 – DN 600
NPS 4 – NPS24
Gamma di temperature:
Fino a °F +700 °C/+1300
Pressione stabilita:
10 barre – 450 barre
Diametro dell'orifizio
66 millimetri – 438 millimetri
Progettazione:
Cofano aperto
Pistone equilibrato
Tipo della molla del disco
assistito pneumaticamente
Materiale del corpo:
1.0460/SA105
1.0619/SA216 WCB
1.7335/SA182 F12
1.7357/SA217 WC6
1.7380/SA18 F22
1.7379/SA217 WC9
1.4903/SA182 F91
1.4901/SA182 F92
Accessori:
Indicatore di posizione
Applicazioni
Caldaie di TRD e di EN12952. Vapore surriscaldato ed ipercritico saturato. Inoltre adatto ad applicazioni di gas specifiche dove il controllo totale è richiesto.
Questi sistemi controllati di limitazione della pressione della sicurezza (CSPRS) utilizzano un azionatore per fornire la prestazione perfettamente controllata nella protezione di pressione nella conformità completa dei requisiti di TRD e dell'en. Queste valvole possono completamente essere personalizzate per soddisfare perfettamente le esigenze dell'applicazione di tenuta del sedile, di sovrappressione e delle prestazioni di scarico. Molla a spirale (tipo SOH) o molla del disco (tipo BEONE) per le più grandi valvole. Combinato con l'unità di controllo elettropneumatica STE4 o l'unità di controllo pneumatica STE5, con le ridondanze ed i controlli in-linea. TÜV tipo-ha provato al PED & a EN4126-5.
