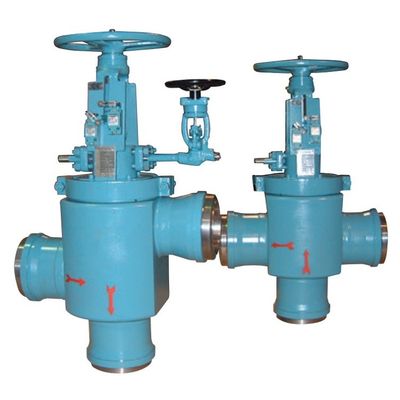

Valvola tipica di protezione del preriscaldatore di Heater Isolation System Sempell Model AVS 4/5 HP di acqua d'alimentazione

Caratteristiche

• Corpo di acciaio forgiato.

• Corpo nel pezzo della forma per ridurre una serie di saldature e montaggi.

• Corpo anche disponibile come un singolo a blocchetti - quindi eliminare le cuciture di saldatura dell'ugello.

• Velocemente cambii, per evitare danneggiare ulteriori tubi dell'acqua d'alimentazione di HP.

• Alternative con una moderazione della velocità di chiusura per mezzo di varie soluzioni. Ciò poi è richiesta se è possibile che l'acqua da colpire e danneggiare la parete di separazione del preriscaldatore o se il cliente specifica i tempi di funzionamento.

• Un funzionamento simultaneo di due valvole principali con una valvola pilota.

• Apra il preriscaldatore solo dopo l'equalizzazione della pressione - aumenta la sicurezza perché il lavoro è fatto dietro la valvola.

• Medium del sistema azionato - nessun azionatore pesante.

• Alternative disponibili per la selezione delle valvole pilota.

Applicazione generale

In caso di sistema difettoso del tubo queste valvole sono destinate per fermare l'alimentazione di acqua d'alimentazione ad alta pressione e per escluderla intorno ad un radiatore o un gruppo di radiatori in breve il tempo. La protezione è raggiunta nel sistema installando una valvola di chiusura rapida del cambiamento davanti a e una valvola di ritenuta di chiusura rapida dietro i radiatori nella canalizzazione. La forza motrice è la pressione dell'acqua d'alimentazione, di modo che il sistema è di sicurezza se i rifornimenti elettrici o pneumatici vengono a mancare.

Dimensioni: DN 80 - 500

Temperatura: 100 - 360°C

Materiale del corpo: 1,0460 1,7335 1,5415 1,6368 A105 A182F12

Classe di pressione: PN 160 - PN 500

Rapido - valvole di chiusura

Per il montaggio facile delle valvole di avoirdupois, dovrebbero essere installati preferibilmente nella posizione verticale. Le loro perdite di pressione sono equivalenti alle bande di 90° e sono sostanzialmente più vantaggiose rispetto ai T-montaggi. Nel caso dei gruppi del preriscaldatore, i corpi di valvola che sono progettati come montaggi, possono servire affinchè la linea dell'acqua d'alimentazione si distribuiscano ai diversi preriscaldatori.
