Le 10 problematiche più comuni con i posizionatori di valvole e come risolverle [Guida 2026]

10 problemi più comuni con i posizionatori di valvole e come risolverli [Guida 2026]

I posizionatori di valvole sono componenti critici nei sistemi di controllo dei processi industriali, garantendo un posizionamento preciso delle valvole per una regolazione ottimale del flusso in settori come petrolio e gas, lavorazione chimica,generazione di energiaQuando un posizionatore non funziona correttamente, può causare instabilità del processo, eccessivo consumo di energia, rischi per la sicurezza,e costosi tempi di inattività non pianificati, spesso pari a decine di migliaia di dollari per incidente.

AlXiangjing (Shanghai) M&E Technology Co., Ltd., fondata nel 2015, siamo specializzati in valvola strumentazione, stocking e il supporto di marchi leader comeSerie Fisher FIELDVUE DVC,Masoneilan SVI,Flowserve Logix,Neles ND9000,Sansone, eTopWorxCon una vasta esperienza nel servizio ai clienti globali, forniamo selezione, diagnosi in loco/remote, calibrazione, riparazione e formazione tecnica per ridurre al minimo le interruzioni.

In questa guida completa, descriviamo leTop 10 più comuni problemi di posizionamento delle valvoleLa ricerca è basata su dati di campo, informazioni del produttore (ad esempio, manuali Emerson Fisher, documentazione Baker Hughes Masoneilan) e risoluzione dei problemi nel mondo reale.soluzioni, e consigli di prevenzione.

Un posizionatore di valvola riceve un segnale di controllo (in genere da 4 a 20 mA) e utilizza l'aria dello strumento per azionare l'attuatore fino a quando la valvola non raggiunge la posizione esatta comandata.Confronta il punto di riferimento con il feedback della posizione reale (attraverso un sensore di collegamento o senza contatto) e si regola di conseguenza.

Principali tipi:

• Pneumatico
• di potenza inferiore o uguale a 50 W
• Intelligente/digitale (HART/Fieldbus, con diagnostica)

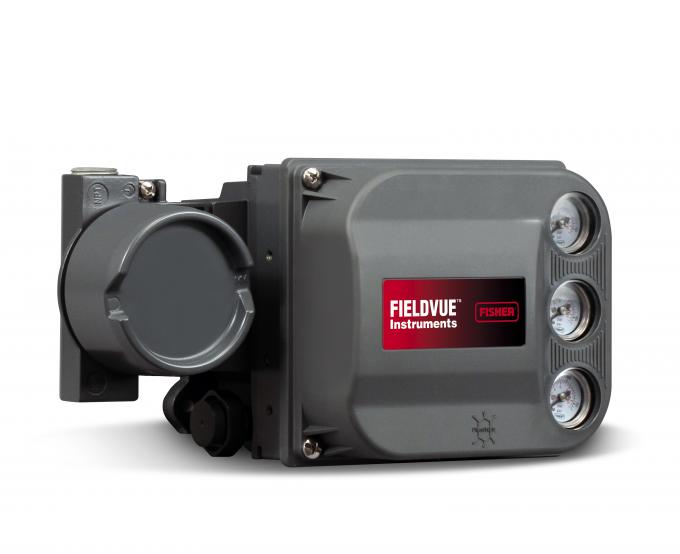

FisherTM FIELDVUETM DVC6200 Digital Valve Controller.

(Fisher FIELDVUE DVC6200 controller digitale di valvola montato su una valvola di controllo un esempio comune di posizionatore intelligente.)

Il posizionamento accurato evita problemi come il sovraccarico, il ciclismo o la mancata risposta che influenzano direttamente le prestazioni del circuito.

I problemi non trattati causano caccia (oscillazione), rigidità (scivolamento), deriva o fallimento completo, con conseguenti problemi di controllo, qualità del prodotto, non conformità delle emissioni e rischi per la sicurezza.I moderni posizionatori intelligenti con diagnostica possono rilevare i problemi precocementeLe correzioni proattive spesso prolungano la durata di servizio da 18 mesi a più di 4 anni, riducendo significativamente i costi di manutenzione.

Ecco i problemi più frequenti, classificati per prevalenza nelle relazioni sul campo e nei dati dei produttori.

1. Errori di calibrazione o di posizionamentoI sintomi: Valvola non raggiunge il punto di impostazione con precisione; graduale spostamento nel tempo; posizionamento incoerente.Cause comuni: usura meccanica, variazioni di temperatura, vibrazioni, deriva dei sensori (soprattutto nei modelli intelligenti come Fisher DVC6200).Diagnosi: utilizzare un comunicatore HART (ad esempio, Emerson 475 o AMS Trex) per verificare il feedback di viaggio rispetto al comando; eseguire il test della firma della valvola.Risoluzione passo dopo passo:
   1. Isolare la valvola, se possibile.
   2. Verificare l'allineamento del montaggio/legame.
   3. Eseguire la calibrazione automatica tramite il comunicatore (seguire i passaggi manuali di Fisher/Masoneilan).
   4. Regolare a zero se necessario.
   5. Ripercorrere il test con i passaggi del 5%.Prevenzione: calibrare ogni tre mesi; utilizzare un feedback senza contatto nelle nuove installazioni.Consigli Xiangjing: Molti problemi di deriva si risolvono con la diagnosi a distanza gratuita invio di dati/foto per una rapida valutazione.

L'indicatore di posizione e la taratura della valvola utilizzando il comunicatore cardiaco - FISHER FIELDVUE INSTRUMENTS

(Comunicatore HART durante la taratura del posizionatore Fisher ️ strumento essenziale per la fissazione della deriva.)

2. Problemi di approvvigionamento dell'aria (basse pressioni, umidità, contaminazione)I sintomi: risposta lenta; nessun movimento; comportamento irregolare.Cause: aria sporca/umida ostruisce l'I/P o il relè; pressione inferiore alle specifiche (in genere 20-120 psi).Diagnosi: Controllare il manometro di alimentazione; punto di rugiada di prova (dovrebbe essere <-40°C); ispezionare i filtri.Risolvere.: sostituire il filtro/regolatore da 40 μm; sistema di aria secca; verificare la pressione 5-10 psi superiore a quella dell'attuatore.Prevenzione: installare aria strumentale di alta qualità; controlli mensili.
3. Caccia / OscillazioneI sintomi: ciclo della valvola intorno al punto di impostazione; vibrazione visibile.Cause: sintonizzazione PID aggressiva + fissione; legame sciolto; aumento elevato.Diagnosi: Posizione di tendenza rispetto all'ora; controllo del segnale di guida.Risolvere.:
   1. Riduzione del guadagno proporzionale (Kp).
   2. Aumentare il tempo di integrazione/derivata.
   3. Indirizzo della domanda (cfr. n. 4).
   4. Ritorna a regolare tramite ottimizzazione automatica nei posizionatori intelligenti.PrevenzioneIniziare un'impostazione prudente, monitorare le tendenze.

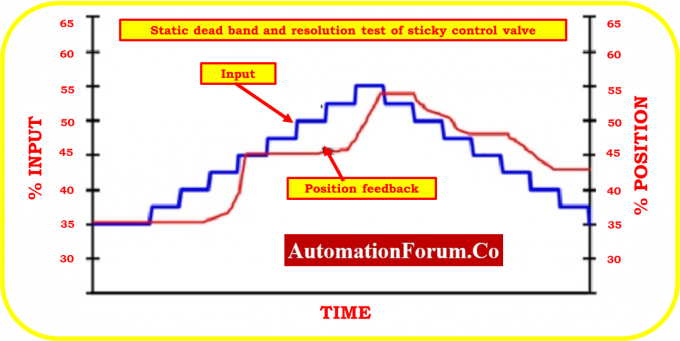

Caccia alla valvola nelle valvole di controllo Cause, diagnosi e soluzione

(Esempio di forma d'onda che mostra la caccia/oscillazione della valvola di controllo ∞ input di ritardo di posizione, causando cicli.)

4. Stiction / Stick-SlipI sintomi: salti di valvola dopo piccoli cambiamenti di segnale; movimento agitato.Cause: attrito dell'imballaggio, accumulo, mancanza di lubrificazioneDiagnosi: eseguire il test di risoluzione (piccoli passaggi); quantificare > 0,5-1% del movimento minimo controllabile.Risolvere.: Pulire/lubrificare il fusto; regolare l'imballaggio; utilizzare una diagnostica intelligente per gli avvisi di innesco.Prevenzione: controlli regolari dello stelo; aggiornamento al confezionamento a basso attrito.
5. Nessuna pressione di uscita / Nessuna rispostaI sintomiLa valvola rimane in funzione nonostante il cambio di segnale.Cause: guasto del convertitore I/P; blocco della valvola della bobina; assenza di aria.Risolvere.: prova di uscita I/P; pulizia/sostituzione del relè; controllo del cablaggio.Prevenzione: ispezione annuale della pneumatica.
6. Risposta della valvola lenta / lentaI sintomi: ritardo di movimento; fallimento dei test dinamici.Cause: tubi piccoli; nessun amplificatore di volume; perdite.Risolvere.: Aggiornare le dimensioni dei tubi; aggiungere un booster; riparare le perdite.PrevenzioneDimensioni pneumatici corrette.
7. Legamento meccanico usura / braccio allentatoI sintomi: Feedback impreciso; isteresi.Cause: indossare in connessioni tradizionali.Risolvere.: Stringere/sostituire; considerare l'aggiornamento senza contatto.Prevenzione: ispezionare ogni tre mesi.
8. Percorsi d'aria interni / esterniI sintomiConsumo di aria costante; deriva di posizione.Cause: usura degli anelli O; accessori sciolti.DiagnosiTest di sapone o rilevatore di fumo.Risolvere.: Stringere/sostituire i sigilli; se necessario, deviare gli scarichi.

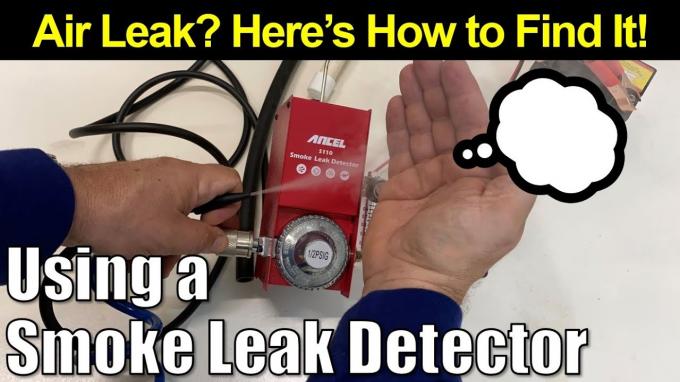

✅ Come individuare le perdite d'aria?

(Prove di fumo per la rilevazione di perdite d'aria nei sistemi pneumatici, efficaci per la risoluzione dei problemi del posizionatore)

9. Feedback di posizione / deriva del sensoreI sintomiIl feedback non corrisponde alla posizione reale.Cause: interferenze ambientali; installazione impropria.Risolvere.Recalibrare, pulire il sensore, riallineare il magnete.Prevenzione: scudo contro l'IME; verifica annuale.
10. Fallimento del convertitore I/P o dell'elettronicaI sintomi: Nessuna variazione di pressione; codici di errore nelle unità intelligenti.Cause: esaurimento della bobina; guasto elettronico.Risolvere.: sostituire il modulo I/P; controllare la potenza.Prevenzione: monitorare gli avvisi tramite ValveLink/ValVue.

Utilizzare comunicatori HART (Emerson Trex/475), software ValveLink o ValVue per la diagnosi.L'aggiornamento a posizionatori intelligenti spesso riduce la manutenzione del 30-50%.

A Xiangjing, offriamo una formazione mensile gratuita e un magazzino compatibile per soluzioni rapide.

Cosa causa la caccia al posizionatore di valvole?Accordamento aggressivo + fissione; ridurre il guadagno e fissare l'attrito.

Come calibrare un posizionatore Fisher DVC6200?Utilizzare il comunicatore HART: calibrazione automatica del percorso; regolazione a zero/span; verifica con i passaggi.

Le perdite d'aria possono essere riparate senza spegnimento?Spesso si utilizza una prova di fumo per individuare, stringere gli accessori; isolare la sezione se necessario.

Fisher contro Masoneilan, fallimenti comuni?Fisher: deriva dei sensori, problemi di I/P; Masoneilan: collegamento/fuori d'aria: entrambi beneficiano di diagnosi regolari.

Quando sostituire contro riparare?Riparazione per problemi minori; sostituzione in caso di guasto dell'elettronica o di età > 10 anni.

La padronanza di questi 10 problemi può ridurre di oltre l'80% i tempi di inattività legati al posizionatore.

Non lasciate che piccoli problemi diventino grandi chiusure!

Xiangjing (Shanghai) M&E Technology Co., Ltd.Fondata nel 2015 e con sede a Shanghai, siamo uno dei principali fornitori di strumenti per valvole industriali.Serie Fisher FIELDVUE DVC,Masoneilan SVI,Flowserve Logix 3800,Neles ND9000,Sansone,TopWorx, offrendo vendite, selezione, guida all'installazione, diagnosi in loco/a distanza, taratura, riparazione e formazione tecnica mensile gratuita.

I nostri vantaggi:

• Ampio inventario per tempi brevi
• Partenariati tecnici approfonditi (ad esempio, scambi regolari con i marchi)
• Servizi per petrolio e gas, prodotti chimici, energia e farmaci
• Casi comprovati: caccia risolta per una raffineria (evitato 8 ore di arresto); durata del posizionatore estesa a 4+ anni per un impianto chimico
