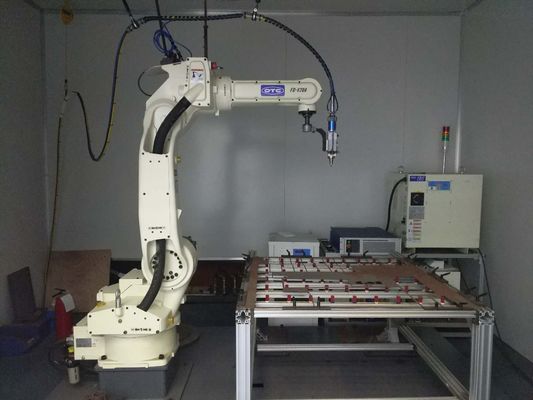

robot di saldatura di asse della stazione di lavoro FD-V25 6 del robot per la saldatura ad arco, materiale-trattante robot per saldatura automatico per OTC
Descrizione di prodotto
| Specificazione |
Valore |
| Numero delle asce |
6 |
| Capacità di carico utile massima |
55 libbre. (25 chilogrammi) |
| Ripetibilità posizionale |
± 0,003" (± 0,07 millimetro) (nota 1) |
| Portata orizzontale |
67,32" (1710 millimetri) |
| Portata verticale |
117,28" (2979 millimetri) |
| Capacità dell'azionamento |
5600 W |
| Gamma di lavoro, braccio, J1 (rotazione) |
±170° (±50°) (nota 2) |
| Gamma di lavoro, braccio, J2 (avambraccio) |
-155 ° a ° +100 |
| Gamma di lavoro, braccio, J3 (braccio) |
-170° a +260° (nota 4) |
| Gamma di lavoro, polso, J4 (oscillazione) |
± 180° |
| Gamma di lavoro, polso, J5 (piegare) |
-50 ° a + 230° |
| Gamma di lavoro, polso, J6 (torsione) |
° ±360 |
| Velocità massima, braccio, J1 (rotazione) |
3,40 rad/s (195°/s) [3,05 rad/s (175°/s)] (Nota 2) |
| Velocità massima, braccio, J2 (avambraccio) |
3,32 rad/s (190°/s) |
| Velocità massima, braccio, J3 (braccio) |
3,14 rad/s (180°/s) |
| Velocità massima, polso, J4 (oscillazione) |
6,98 rad/s (400°/s) |
| Velocità massima, polso, J5 (piegare) |
6,98 rad/s (400°/s) |
| Velocità massima, polso, J6 (torsione) |
10,47 rad/s (600°/s) |
| Carico del polso, momento permissibile, J4 (oscillazione) |
52,6 N⋅m |
| Carico del polso, momento permissibile, J5 (piegare) |
52,6 N⋅m |
| Carico del polso, momento permissibile, J6 (torsione) |
24,5 N⋅m |
| Carico del polso, momento di inerzia permissibile, J4 (oscillazione) |
² 1,09 del kg⋅m |
| Carico del polso, momento di inerzia permissibile, J5 (piegare) |
² 1,09 del kg⋅m |
| Carico del polso, momento di inerzia permissibile, J6 (torsione) |
0,24 ² del kg⋅m |
| Sezione trasversale di operazione del braccio |
un ² x 340° da 5,27 m. |
| Condizioni ambientali |
32 113 a ºF (0 - 45 °C), 20 ~ RH di 80% |
| Massachussets |
613 libbre. (278 chilogrammi) |
| Capacità di carico utile del braccio |
22 libbre. (10 chilogrammi) |
| Tipo dell'installazione |
Pavimento/soffitto/parete |
| Colore della pittura |
Bianco (notazione di Munsell 10GY 9/1) |
Il nostro FD-V25, un robot di 6 assi è progettato per la saldatura ad arco, tagliando e materiale-trattando le applicazioni che richiedono un più grande carico utile. Il cavo di segnale incorporato dell'applicazione semplifica l'integrazione e l'installazione.
MANIPOLATORE DEL ROBOT
• Offre un'ampia gamma di lavoro con un braccio indipendente articolato
• Collegamento digitale senza cuciture con tutte le alimentazioni elettriche di saldatura di marca di OTC DAIHEN
• Il controllo di repressione migliore di vibrazione fornisce al movimento regolare del robot
• Singola tecnologia di fonte – tutte le componenti sono fabbricate da OTC DAIHEN.
• La progettazione altamente versatile sostiene la saldatura, il taglio ed il materiale-trattamento delle applicazioni
REGOLATORE DEL ROBOT FD11
• Windows XP ha basato l'architettura aperta
• Grande capacità di memoria e 40 input/40 segnali di controllo dell'uscita
• Le funzioni avanzate dello SpA tengono conto il diagramma della scala che pubblica direttamente con insegnano al pendente
• Le capacità della rete – si collega ad Ethernet, a DeviceNet ed ai collegamenti di PROFIBUS (può richiedere l'hardware supplementare)
INSEGNI AL PENDENTE
• Le esposizioni dell'icona assistono nell'insegnamento rapido & facile
• Schermo a colori di 640×480 VGA con lo schermo a colori della lampadina 65536 del LED
• la posizione 3 permette al commutatore fornisce la sicurezza aumentata
• la funzione dello Multi-schermo permette che l'utente osservi simultaneamente fino a 4 schermi
• Funzione di aiuto sullo schermo con i manuali di istruzioni completi
• Esposizione standard del touch screen con l'operazione di quadrante di trotto
