Dimensioni corporee e fine connessione: | Dimensioni: NPS 2/DN 50 | Stili: | Collegamenti: NPT, |
---|---|---|---|
Pressione di entrata di funzionamento massima: | 1/4 x 3/8 dentro. /6,4 x 9,5 millimetri: | Pressione massima dello sbocco: | 66 psig/4,5 barre |
Pressione differenziale minima: | 1,5 psid/0,10 barre d | Campi di pressione dello sbocco: | 3.5-inches in nove gamme |
Peso approssimativo: | 21 libbra/10 chilogrammi | ||
Evidenziare: | Regolatore di riduzione della pressione del NPT,Posizionatore pilota di Integrally Mounted Valve,Regolatore di riduzione della pressione di rivestimento |

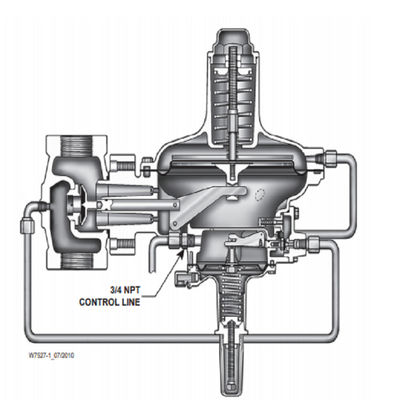

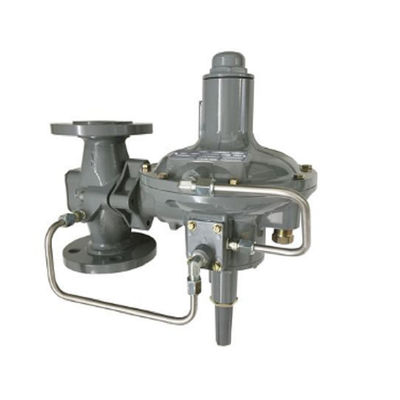

regolatore di riduzione della pressione 299H con di un pilota montato integralmente all'intelaiatura dell'azionatore come valvola del pescatore per la valvola
Le specifiche per le costruzioni di serie 299H sono date sotto. Alcune specifiche per un regolatore dato come originalmente
Dimensioni corporee e fine connessione | Dimensioni: NPS 1-1/4, NPS 1-1/2, NPS 2/DN 50 |
Stili | Collegamenti: NPT, CL125 FF flangiato, CL250 rf flangiato, PN 10/16 flangiato |
Pressione di entrata di funzionamento massima | 1/4 x 3/8 dentro. /6,4 x 9,5 millimetri: 175 psig/12,1 barre |
3/8 dentro. /9,5 millimetri: 175 psig/12,1 barre | |
Pressione massima dello sbocco (intelaiatura) | 66 psig/4,5 barre |
Pressione differenziale minima per il colpo completo | 1,5 psid/0,10 barre d |
Campi di pressione dello sbocco | 3.5-inches w.c a 60 psig/9 mbar - 4,14 barre in nove gamme |
Registrazione di pressione | Registrazione interna, esterna, o doppia |
Peso approssimativo | 21 libbra/10 chilogrammi |
